Тормозной клапан (для ходовой гидромотор) — HITACHI UH101

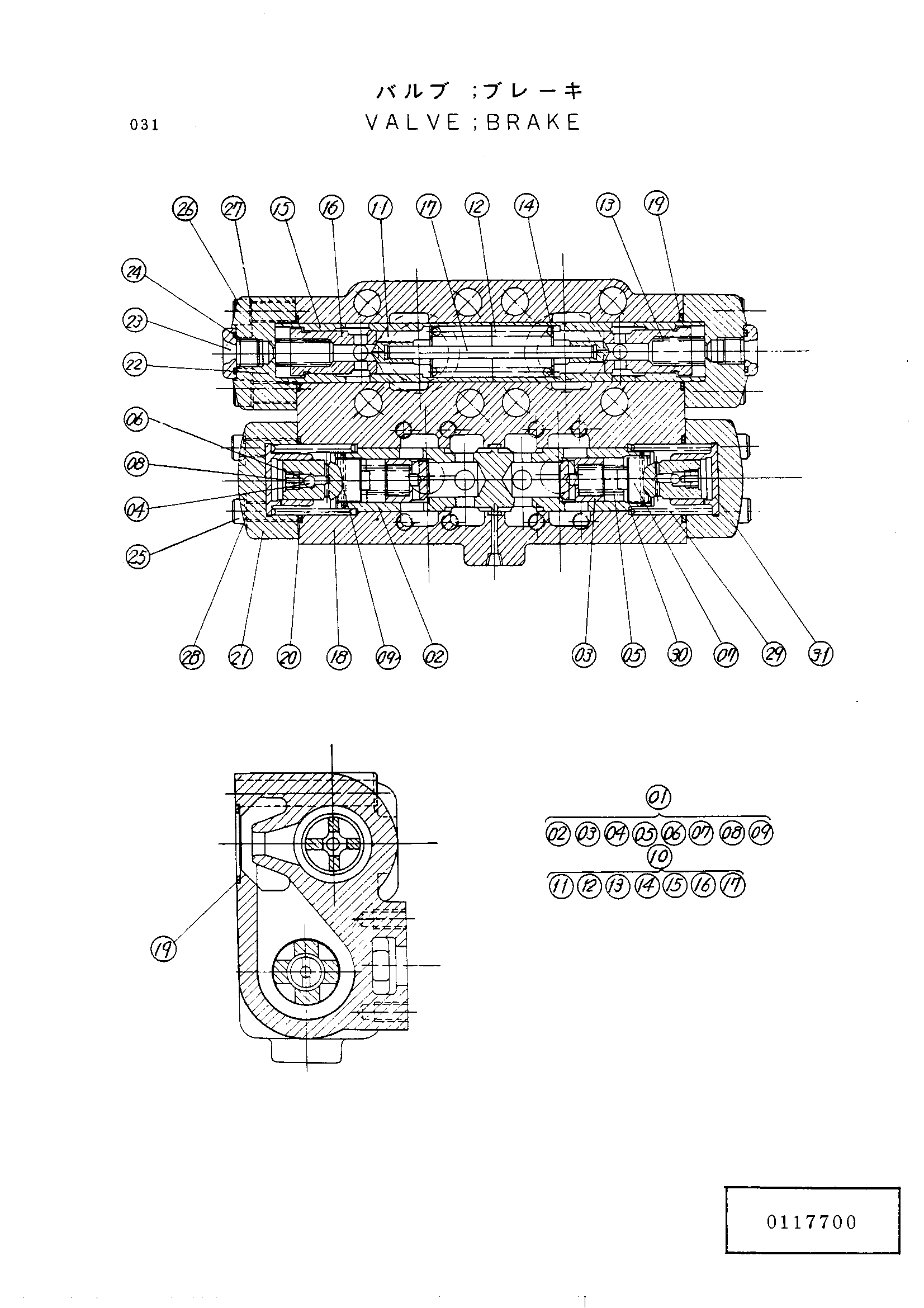

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH101. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4040536 | Тормозной клапан | 1 | |
| 01 | 0117707 | Золотник в сборе | 1 |
| 10 | 0117708 | Предохранительный клапан в сборе | 1 |
| 18 | 0117703 | Корпус | 1 |
| 19 | A811035 | Уплотнительное кольцо | 4 |
| 20 | A811040 | Уплотнительное кольцо | 2 |
| 21 | 0117704 | Крышка | 2 |
| 22 | 4032089 | Крышка | 2 |
| 23 | 4032090 | Пробка | 2 |
| 24 | 4506416 | Уплотнительное кольцо | 2 |
| 25 | M341240 | Болт с внутренним шестигранником | 8 |
| 26 | 4511401 | Болт с внутренним шестигранником | 8 |
| 27 | 4500580 | Пружинная шайба | 8 |
| 28 | 4514825 | Пружинная шайба | 8 |
| 29 | 0117705 | Пружина | 2 |
| 30 | 4511406 | Шайба | 2 |
| 31 | 0117706 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH101 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
