Пилотный клапан (ходовой) — HITACHI UH09

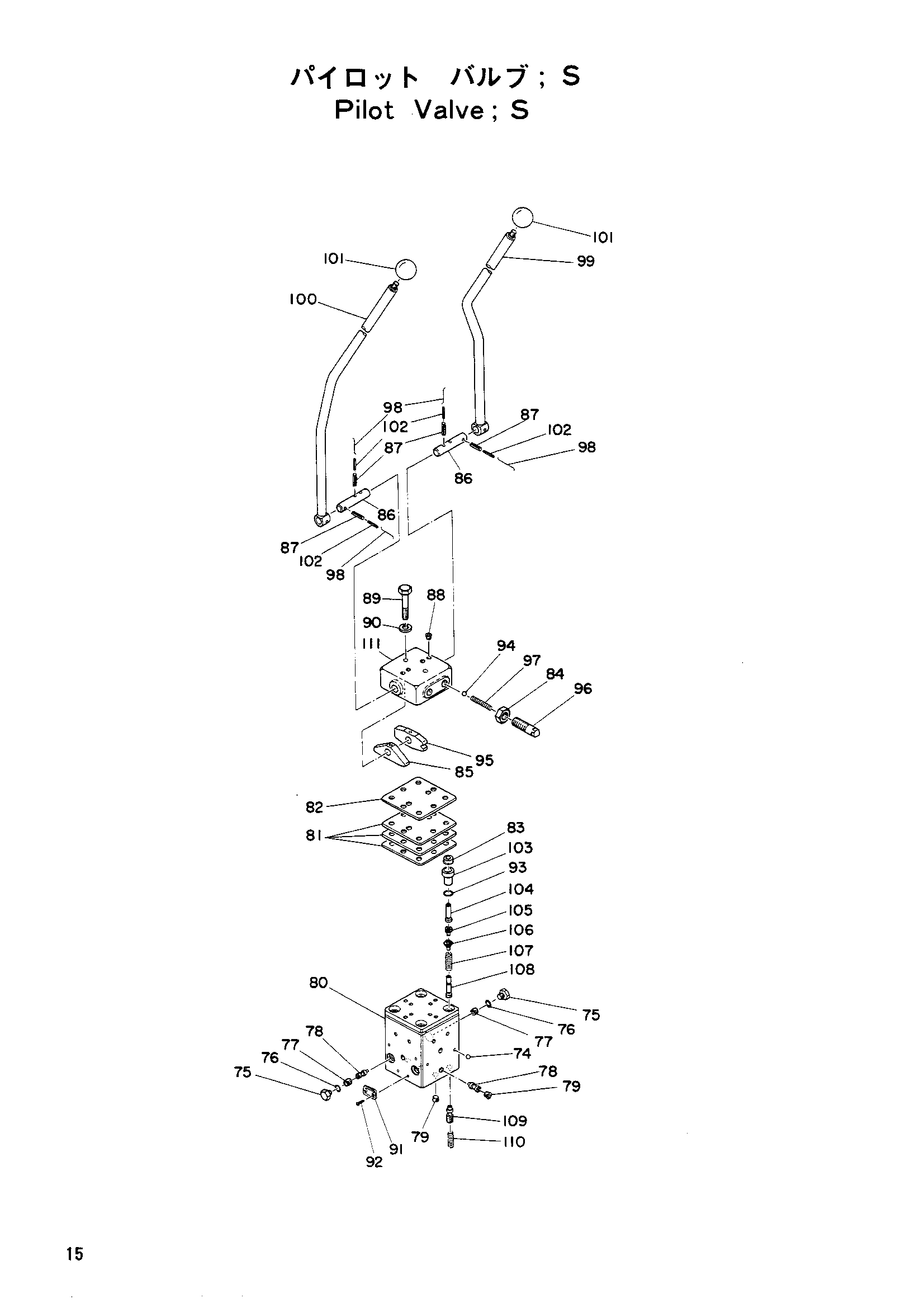

Заводская схема «Пилотный клапан (ходовой)» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9402596 | Пилотный клапан S | 1 | |
| 74 | 4009412 | Шарик | 8 |
| 75 | 4506317 | Пробка | 4 |
| 76 | 957366 | Уплотнительное кольцо | 4 |
| 77 | 4506316 | Штуцер | 4 |
| 78 | 4041767 | Золотник | 3 |
| 79 | 4012541 | Пробка | 4 |
| 80 | 1500289 | Корпус | 1 |
| 81 | 4032452 | Регулировочная шайба | 3 |
| 82 | 4032453 | Пластина | 1 |
| 83 | 4506377 | Манжета | 4 |
| 84 | M561610 | Гайка | 2 |
| 85 | 4509538 | Кулачок | 2 |
| 86 | 4506369 | Палец | 2 |
| 87 | 4506368 | Пружина палец | 6 |
| 88 | 4012542 | Пробка | 4 |
| 89 | M201063 | Болт | 2 |
| 90 | A590010 | Пружинная шайба | 2 |
| 91 | 4506435 | Информационная табличка | 1 |
| 92 | M492564 | Приводной винт | 2 |
| 93 | 4509180 | Уплотнительное кольцо | 4 |
| 94 | 971473 | Шарик | 2 |
| 95 | 4031483 | Детент | 2 |
| 96 | 4031484 | Направляющая | 2 |
| 97 | 4031485 | Пружина | 2 |
| 98 | 4034774 | Провод | 6 |
| 99 | 8501310 | Рычаг SR | 1 |
| 100 | 8501311 | Рычаг | 1 |
| 101 | 445412 | Рукоятка | 2 |
| 102 | 4034733 | Пружинный штифт | 6 |
| 103 | 4509487 | Разъём | 4 |
| 104 | 9402586 | Толкатель | 4 |
| 105 | 4509483 | Разъём болт | 4 |
| 106 | 4511016 | Втулка | 4 |
| 107 | 4035644 | Пружина | 4 |
| 108 | 4509489 | Держатель пружина | 4 |
| 109 | 4041766 | Золотник | 4 |
| 110 | 4509486 | Обратный пружина | 4 |
| 111 | 2500880 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
