Отопитель — HITACHI UH09

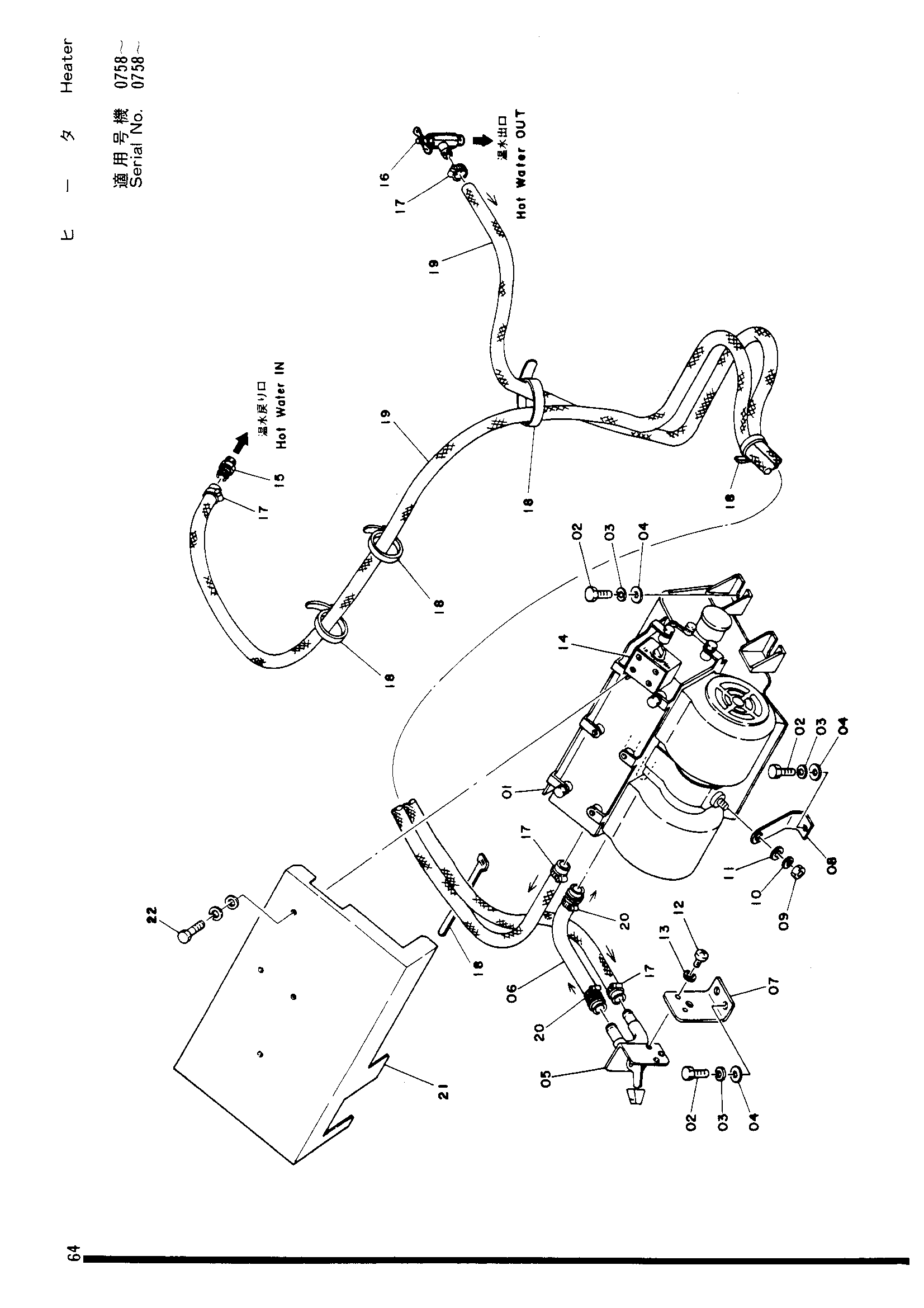

Заводская схема «Отопитель» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4078815 | Машина отопитель | 1 |
| 02 | M111020 | Болт | 7 |
| 03 | A590910 | Пружинная шайба | 7 |
| 04 | A590110 | Шайба | 7 |
| 05 | 4080635 | Кран | 1 |
| 05 | 4115856 | Кран | 1 |
| 06 | 4080634 | Шланг | 1 |
| 06 | 4113054 | Шланг | 1 |
| 06 | 4115857 | Шланг | 1 |
| 07 | 4080635 | Кронштейн | 1 |
| 07 | 4115858 | Кронштейн | 1 |
| 08 | 4080636 | Кронштейн | 1 |
| 09 | M500807 | Гайка | 1 |
| 10 | A590908 | Пружинная шайба | 1 |
| 11 | A590108 | Шайба | 1 |
| 12 | M430510 | Винт | 3 |
| 13 | A590905 | Пружинная шайба | 3 |
| 14 | 4080638 | Выключатель | 1 |
| 15 | 4512541 | Разъём | 1 |
| 16 | 4512542 | Кран | 1 |
| 17 | 4507228 | Шланг хомут | 4 |
| 18 | 4055312 | Зажим 250 | 6 |
| 19 | 4512539 | Резиновый шланг | 2 |
| 20 | 4507228 | Шланг хомут | 2 |
| 21 | 7007896 | Крышка | 1 |
| 22 | M200625 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
