Гусеница — HITACHI UH09

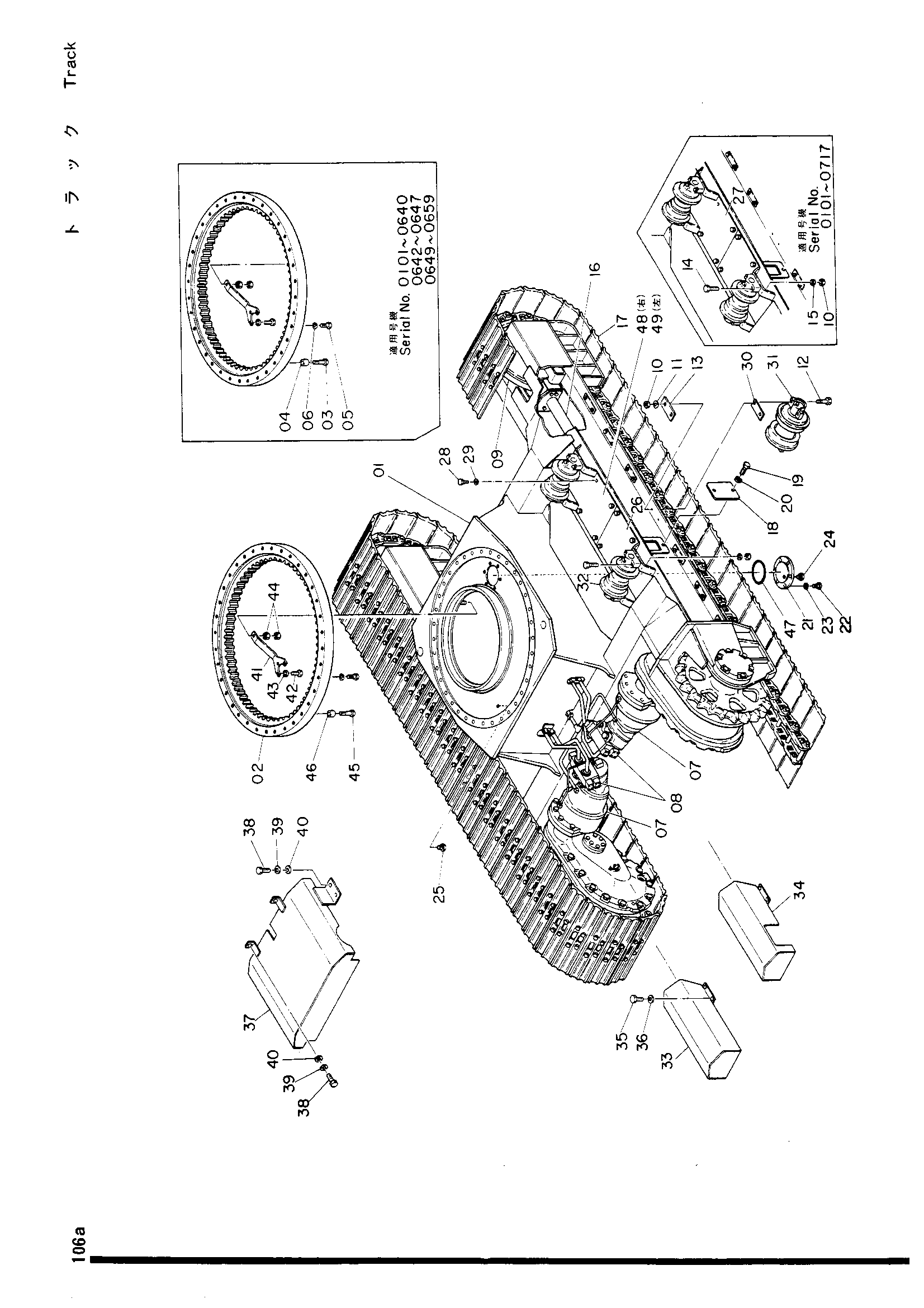

Заводская схема «Гусеница» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6001763 | Гусеничная рама | 1 |
| 01 | 6001763 | Гусеничная рама | 1 |
| 01 | 6001763 | Гусеничная рама | 1 |
| 01 | 6002137 | Гусеничная рама | 1 |
| 01 | 6002137 | Гусеничная рама | 1 |
| 01 | 6002137 | Гусеничная рама | 1 |
| 01 | 6500446 | Гусеничная рама | 1 |
| 02 | 4046434 | Опорно-поворотное устройство | 1 |
| 02 | 4067846 | Опорно-поворотное устройство | 1 |
| 02 | 4511295 | Опорно-поворотное устройство | 1 |
| 03 | M122090 | Болт | 28 |
| 03 | M122090 | Болт | 28 |
| 03 | M122090 | Болт | 28 |
| 04 | 4505744 | Проставка | 28 |
| 04 | 4505744 | Проставка | 28 |
| 04 | 4505744 | Проставка | 28 |
| 05 | M122056 | Болт | 8 |
| 05 | M122056 | Болт | 8 |
| 05 | M122056 | Болт | 8 |
| 06 | A590020 замена: A590920 | Пружинная шайба | 8 |
| 06 | A590920 замена: A590920 | Пружинная шайба | 8 |
| 06 | A590920 замена: A590920 | Пружинная шайба | 8 |
| 06 | A590920 замена: A590920 | Пружинная шайба | 8 |
| 07 | 9012465 | Ходовой устройство | 1 |
| 07 | 9402852 | Ходовой устройство | 1 |
| 08 | 9016443 | Трубопроводы | 1 |
| 08 | 9402850 | Трубопроводы | 1 |
| 09 | 9402367 | Направляющее колесо тумблер в сборе | 2 |
| 10 | M511613 | Гайка | 64 |
| 10 | M511613 | Гайка | 80 |
| 11 | A590016 замена: A590916 | Пружинная шайба | 64 |
| 11 | A590916 замена: A590916 | Пружинная шайба | 64 |
| 12 | M121690 | Болт | 64 |
| 13 | 4510708 | Проставка | 32 |
| 14 | M121680 | Болт | 16 |
| 14 | M121690 | Болт | 16 |
| 15 | A590016 | Пружинная шайба | 16 |
| 15 | A590916 | Пружинная шайба | 16 |
| 16 | 9403315 | Гусеница пружина в сборе | 2 |
| 17 | 9403040 | Гусеничная цепь в сборе | 2 |
| 18 | 4505649 | Крышка | 2 |
| 19 | M101018 замена: M111018 | Болт | 4 |
| 19 | M111018 замена: M111018 | Болт | 4 |
| 20 | A590010 замена: A590910 | Пружинная шайба | 4 |
| 20 | A590910 замена: A590910 | Пружинная шайба | 4 |
| 21 | 488378 | Крышка | 1 |
| 22 | M111025 | Болт | 6 |
| 23 | A590010 замена: A590910 | Пружинная шайба | 6 |
| 23 | A590910 замена: A590910 | Пружинная шайба | 6 |
| 24 | J75283 | Пробка масляный PT3/8 | 1 |
| 25 | 4511194 | Пробка | 1 |
| 26 | 4075753 | Крышка | 2 |
| 26 | 4514229 | Крышка | 2 |
| 27 | 8502117 | Крышка | 2 |
| 28 | M101018 замена: M111018 | Болт | 8 |
| 28 | M111018 замена: M111018 | Болт | 8 |
| 29 | A590010 замена: A590910 | Пружинная шайба | 8 |
| 29 | A590910 замена: A590910 | Пружинная шайба | 8 |
| 30 | 4514224 | Пластина | 32 |
| 31 | 9402072 | Каток в сборе | 16 |
| 32 | 9015578 | Каток верхний (2) | 4 |
| 32 | 9020952 | Ролик | 4 |
| 32 | 9402849 | Каток в сборе | 4 |
| 33 | 7002276 | Крышка | 1 |
| 34 | 7002126 | Крышка | 1 |
| 35 | M111222 | Болт | 8 |
| 36 | A590012 замена: A590912 | Пружинная шайба | 8 |
| 37 | 7003017 | Крышка | 1 |
| 37 | 7003017 | Крышка | 1 |
| 37 | 7003017 | Крышка | 1 |
| 37 | 7004848 | Крышка | 1 |
| 37 | 7004848 | Крышка | 1 |
| 37 | 7004848 | Крышка | 1 |
| 38 | M111022 | Болт | 8 |
| 39 | A590910 | Пружинная шайба | 8 |
| 40 | A590110 | Шайба | 8 |
| 41 | 4056300 | Кронштейн | 1 |
| 42 | M111228 | Болт | 3 |
| 43 | A590912 | Пружинная шайба | 3 |
| 44 | M511210 | Гайка | 2 |
| 45 | M122090 | Болт | 36 |
| 45 | M122090 | Болт | 36 |
| 45 | M122090 | Болт | 36 |
| 46 | 4505744 | Проставка | 36 |
| 46 | 4505744 | Проставка | 36 |
| 46 | 4505744 | Проставка | 36 |
| 47 | A810165 | Уплотнительное кольцо G165 | 1 |
| 47 | A810165 | Уплотнительное кольцо G165 | 1 |
| 47 | A810165 | Уплотнительное кольцо G165 | 1 |
| 48 | 8011251 | Крышка | 1 |
| 49 | 8011250 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
