Пилотный клапан (правый) — HITACHI UH09

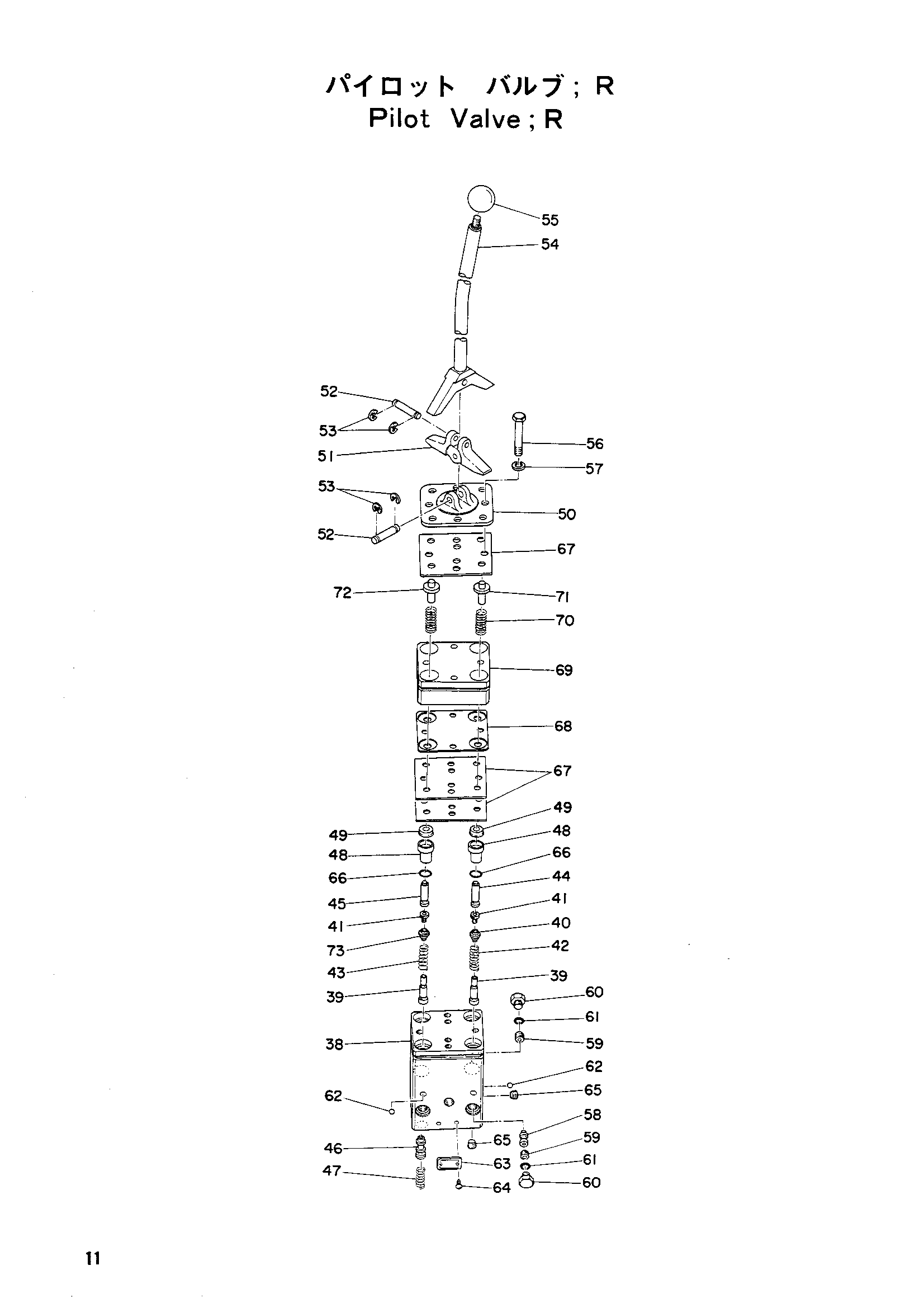

Заводская схема «Пилотный клапан (правый)» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9402595 | Пилотный клапан R | 1 | |
| 38 | 1500289 | Корпус | 1 |
| 39 | 4509489 | Держатель пружина | 4 |
| 40 | 4509488 | Втулка | 2 |
| 41 | 4509483 | Разъём болт | 4 |
| 42 | 4035645 | Пружина | 2 |
| 43 | 4035644 | Пружина | 2 |
| 44 | 9402585 | Толкатель | 2 |
| 45 | 9402586 | Толкатель | 2 |
| 46 | 4041766 | Золотник | 4 |
| 47 | 4509486 | Обратный пружина | 4 |
| 48 | 4509487 | Разъём | 4 |
| 49 | 4506377 | Манжета | 4 |
| 50 | 3502022 | Держатель | 1 |
| 51 | 4509482 | Кулачок | 1 |
| 52 | 4506329 | Палец | 2 |
| 53 | 4513286 | Кольцо | 4 |
| 54 | 8501641 | Рычаг | 1 |
| 55 | 445412 | Рукоятка | 1 |
| 56 | M201018 | Болт 10X18 | 4 |
| 56 | M211056 | Болт | 4 |
| 57 | A590010 | Пружинная шайба | 4 |
| 58 | 4041767 | Золотник | 3 |
| 59 | 4506316 | Штуцер | 4 |
| 60 | 4506317 | Пробка | 4 |
| 61 | 957366 | Уплотнительное кольцо | 4 |
| 62 | 4009412 | Шарик | 8 |
| 63 | 4506435 | Информационная табличка | 1 |
| 64 | M492564 | Приводной винт | 2 |
| 65 | 4012541 | Пробка | 4 |
| 66 | 4509180 | Уплотнительное кольцо | 4 |
| 67 | 4032452 | Регулировочная шайба | 3 |
| 68 | 4034706 | Пластина | 1 |
| 69 | 4034708 | Блок | 1 |
| 70 | 4034704 | Пружина | 4 |
| 71 | 4034707 | Толкатель | 2 |
| 72 | 4034705 | Толкатель | 2 |
| 73 | 4511016 | Втулка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
