Пилотные гидролинии (2) — HITACHI UH09

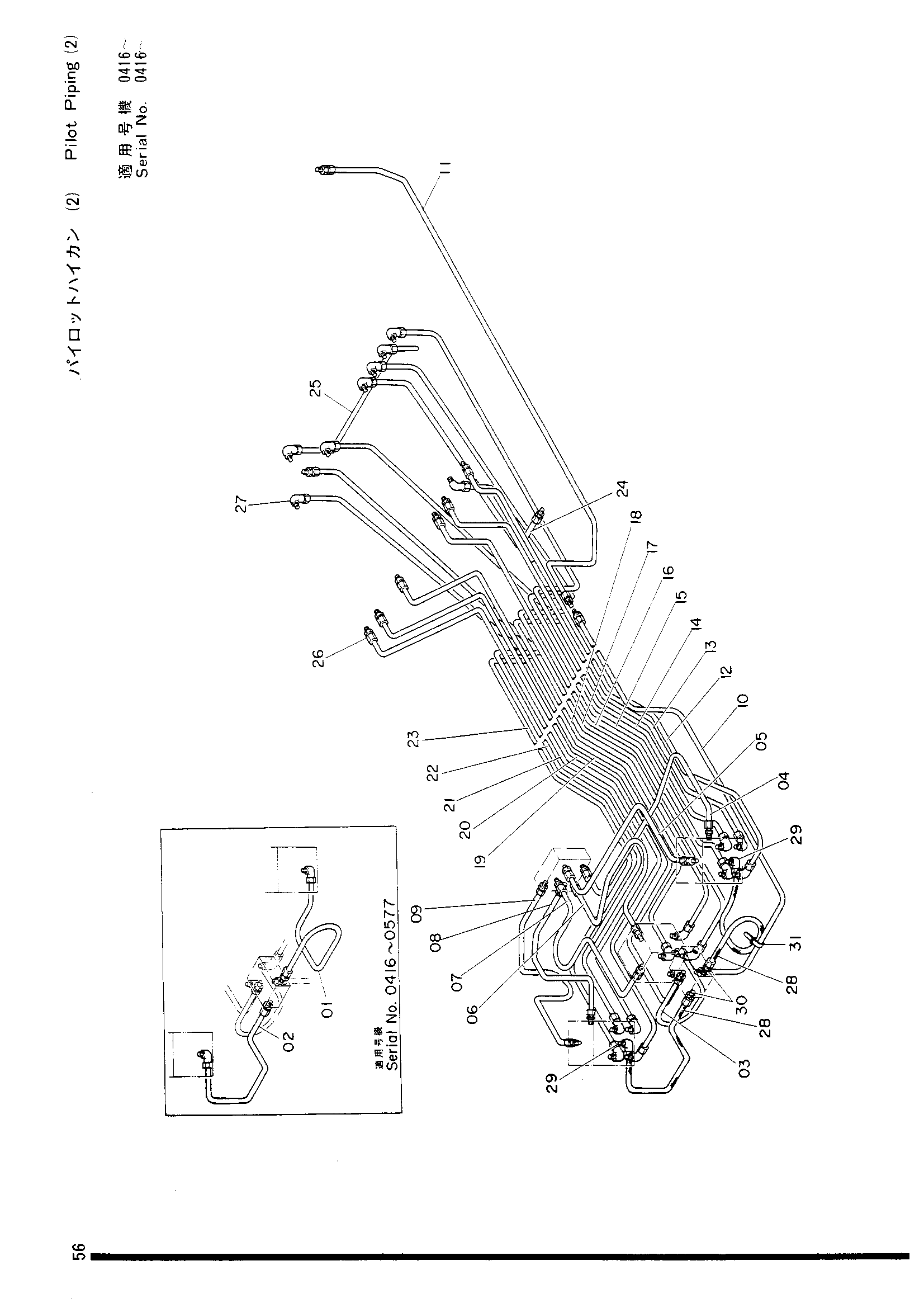

Заводская схема «Пилотные гидролинии (2)» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9016476 | Трубка в сборе | 1 | |
| 01 | 4056239 | Трубка | 1 |
| 02 | 4056240 | Трубка | 1 |
| 03 | 4056241 | Трубка | 1 |
| 04 | 4056242 | Трубка | 1 |
| 05 | 4056243 | Трубка | 1 |
| 06 | 4056244 | Трубка | 1 |
| 07 | 4056245 | Трубка | 1 |
| 08 | 4056246 | Трубка | 1 |
| 09 | 4056247 | Трубка | 1 |
| 10 | 3008311 | Трубка | 1 |
| 11 | 3008312 | Трубка | 1 |
| 12 | 3008313 | Трубка | 1 |
| 13 | 3008314 | Трубка | 1 |
| 14 | 3008315 | Трубка | 1 |
| 15 | 3008316 | Трубка | 1 |
| 16 | 3008317 | Трубка | 1 |
| 17 | 3008318 | Трубка | 1 |
| 18 | 3008319 | Трубка | 1 |
| 19 | 3008320 | Трубка | 1 |
| 20 | 3008321 | Трубка | 1 |
| 21 | 3008322 | Трубка | 1 |
| 22 | 3008323 | Трубка | 1 |
| 23 | 3008324 | Трубка | 1 |
| 24 | 4056248 | Трубка | 1 |
| 25 | 4056249 | Трубка | 1 |
| 26 | 4060159 | Трубка штуцер | 27 |
| 27 | 4060160 | Трубка штуцер | 23 |
| 28 | 4512113 | Шланг (17) | 2 |
| 29 | 94-1401 | Угловой штуцер | 2 |
| 30 | 94-1301 | Адаптер | 2 |
| 31 | 4055311 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
