Тормозной клапан (для ходовой гидромотор) — HITACHI UH09

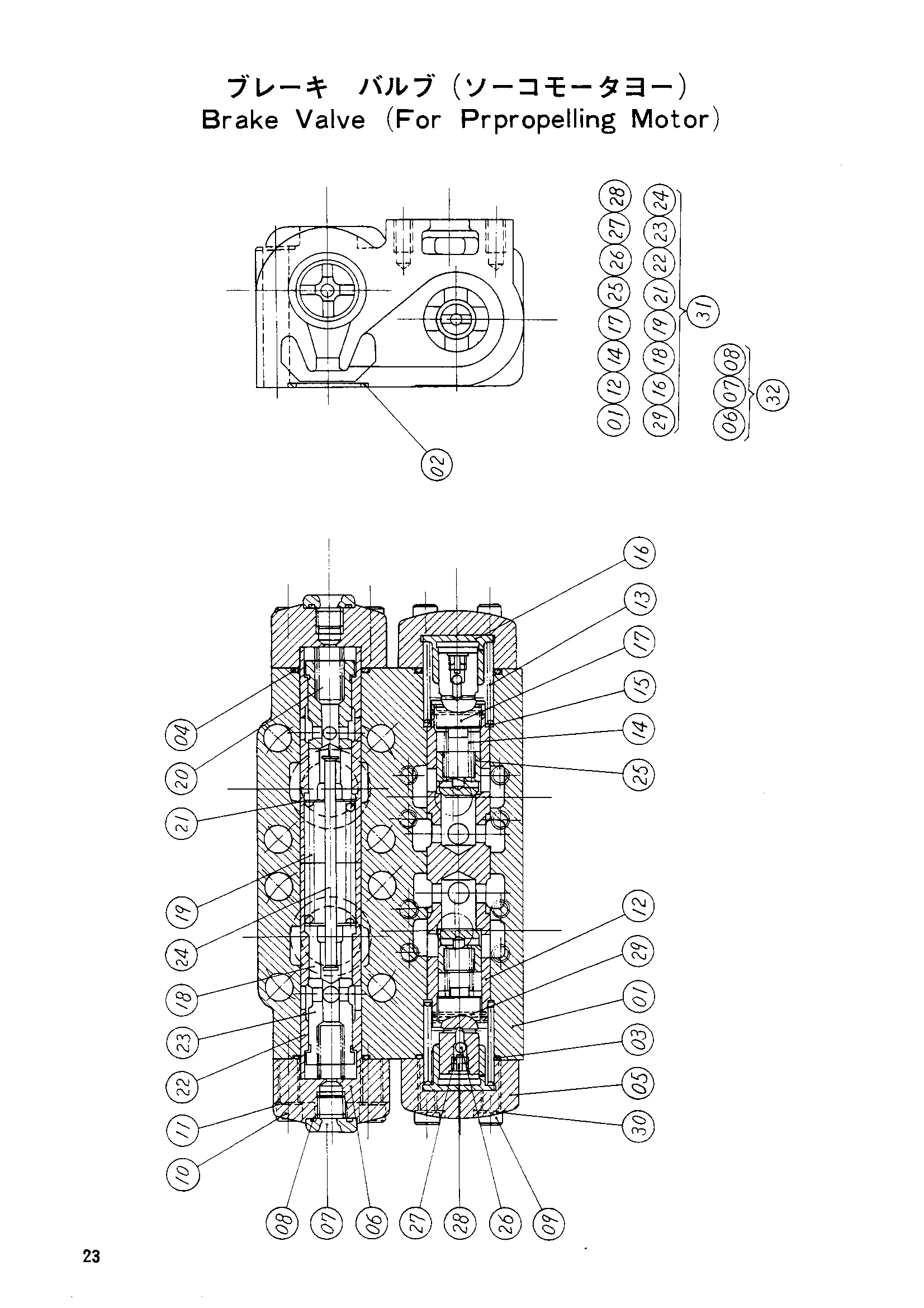

Заводская схема «Тормозной клапан (для ходовой гидромотор)» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4506505 | Тормозной клапан | 1 | |
| 02 | A810035 | Уплотнительное кольцо G35 | 2 |
| 03 | 4511394 | Уплотнительное кольцо (10) | 2 |
| 04 | 4511395 | Уплотнительное кольцо (10) | 2 |
| 05 | 4511422 | Крышка | 2 |
| 09 | 4011423 | Болт с внутренним шестигранником | 8 |
| 10 | 4511401 | Болт с внутренним шестигранником | 8 |
| 11 | 4511402 | Пружинная шайба | 8 |
| 13 | 4511404 | Пружина | 2 |
| 15 | 4511406 | Шайба | 2 |
| 20 | 4511411 | Пружина | 2 |
| 30 | 4511420 | Пружинная шайба | 8 |
| 31 | 4514615 | Корпус в сборе | 1 |
| 32 | 4514609 | Крышка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
