Поворот трансмиссия — HITACHI UH09

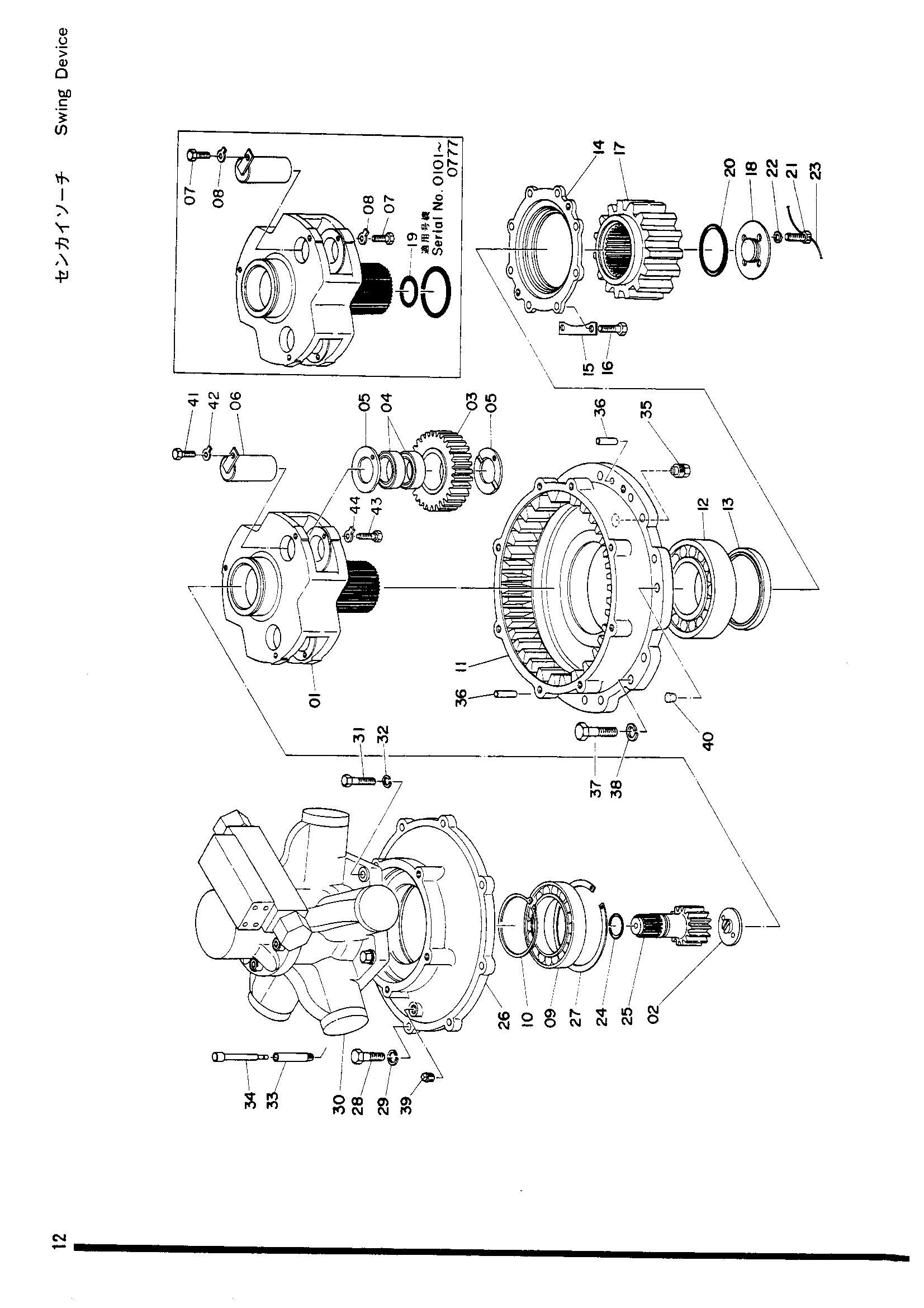

Заводская схема «Поворот трансмиссия» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1002634 | Водило | 1 |
| 01 | 1500318 | Водило | 1 |
| 01 | 1500386 | Водило | 1 |
| 02 | 4504850 | Пластина | 1 |
| 02 | 4513961 | Упорная пластина | 1 |
| 03 | 3502315 | Планетарная шестерня | 3 |
| 04 | 4511577 | Игольчатый подшипник | 6 |
| 05 | 4042836 | Проставка (2) | 6 |
| 05 | 4511547 | Проставка | 6 |
| 06 | 8501822 | Палец | 3 |
| 07 | 4511580 | Болт ограничитель | 6 |
| 08 | A590412 | Шайба | 6 |
| 09 | 4511576 | Роликовый подшипник | 1 |
| 10 | 4511549 | Стопорное кольцо | 1 |
| 11 | 1500319 | Корпус | 1 |
| 12 | 4067056 | Роликовый подшипник | 1 |
| 12 | 4508194 | Роликовый подшипник | 1 |
| 13 | 947010 | Масляное уплотнение | 1 |
| 14 | 3502316 | Крышка | 1 |
| 15 | 4511578 | Стопорная шайба | 4 |
| 16 | M111436 | Болт | 8 |
| 17 | 2501152 | Шестерня | 1 |
| 18 | 4054933 | Крышка (2) | 1 |
| 18 | 4114651 | Крышка | 1 |
| 18 | 4504845 | Крышка | 1 |
| 19 | A810045 | Уплотнительное кольцо | 1 |
| 20 | 4508195 | Уплотнительное кольцо (20) | 1 |
| 21 | 4511579 | Болт | 4 |
| 22 | A590014 замена: A590914 | Пружинная шайба | 4 |
| 22 | A590914 замена: A590914 | Пружинная шайба | 4 |
| 23 | 4501973 | Провод | 2 |
| 24 | 953757 | Уплотнительное кольцо | 1 |
| 25 | 2501153 | Шестерня | 1 |
| 26 | 2501154 | Крышка | 1 |
| 27 | 4511550 | Стопорное кольцо | 1 |
| 28 | M121645 | Болт | 8 |
| 29 | A590016 замена: A590916 | Пружинная шайба | 8 |
| 29 | A590916 замена: A590916 | Пружинная шайба | 8 |
| 30 | 4504922 | Гидромотор поворота | 1 |
| 31 | M211656 | Болт | 5 |
| 32 | A590016 замена: A590916 | Пружинная шайба | 5 |
| 32 | A590916 замена: A590916 | Пружинная шайба | 5 |
| 33 | 4511548 | Трубка | 1 |
| 34 | 9702840 замена: 9703989 | Указатель уровня | 1 |
| 34 | 9703989 | Указатель уровня | 1 |
| 35 | 960339 | Магнит пробка | 1 |
| 36 | 427156 | Кнокк палец 20X50(11) | 2 |
| 36 | J402050 замена: 427156 | Кнокк палец 20X50(10) | 2 |
| 37 | M122271 | Болт | 16 |
| 38 | A590022 замена: A590922 | Пружинная шайба | 16 |
| 38 | A590922 замена: A590922 | Пружинная шайба | 16 |
| 39 | J75284 | Пробка масляный PT1/2 | 1 |
| 40 | 456336 | Пробка | 1 |
| 41 | 4511580 | Болт ограничитель | 3 |
| 42 | A590412 | Шайба | 3 |
| 43 | 4055060 | Болт ограничитель | 3 |
| 44 | A590414 | Шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
