Пилотные гидролинии (1) — HITACHI UH09

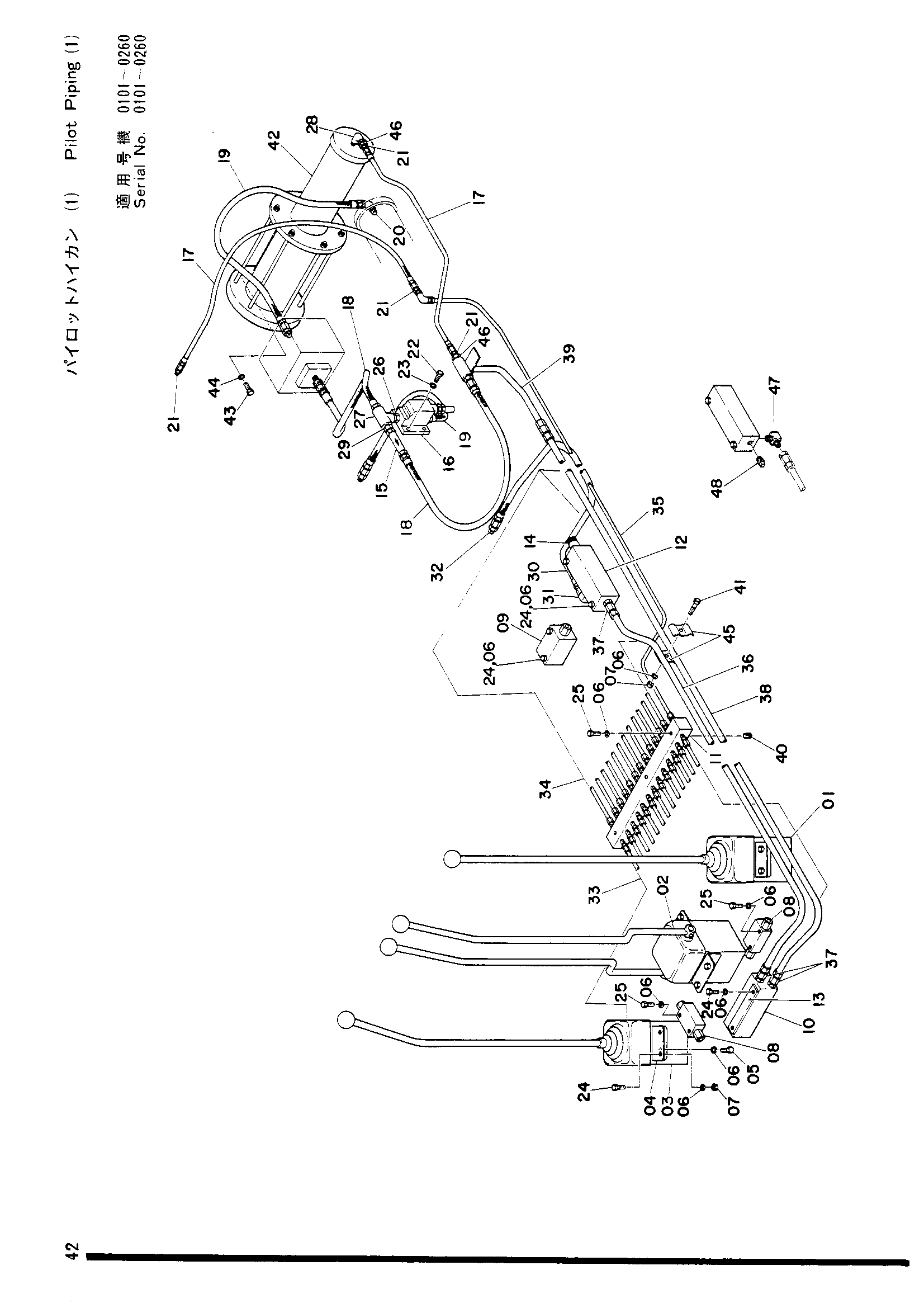

Заводская схема «Пилотные гидролинии (1)» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9402592	Пилотный клапан L	1
02	9402596	Пилотный клапан S	1
03	9402595	Пилотный клапан R	1
04	4509859	Держатель	6
05	M211018	Болт	12
06	A590010 замена: A590910	Пружинная шайба	38
07	M511008	Гайка	13
08	9401949	Челночный клапан S	2
09	9402165	Клапан выпускной	1
10	3005734	Коллектор	1
10	3502398	Коллектор PR	1
11	3005733	Коллектор	1
11	4512073	Коллектор CO	1
12	3005735	Коллектор	1
12	3502397	Коллектор TH	1
13	4512078	Пластина	1
14	4512174	Термостат	1
15	4506118	Обратный клапан	1
16	4511822	Предохранительный клапан	1
17	4509858	Шланг 850	2
18	4512173	Шланг	2
19	4512172	Шланг	2
20	94-0632	Угловой штуцер S (100)	1
21	4506343	Ниппель	4
22	M200820	Болт	4
23	A590008 замена: A590908	Пружинная шайба	4
24	M111025	Болт	4
24	M111025	Болт	6
25	M111022	Болт	7
26	985014	Адаптер	1
27	94-0661	Тройник	1
28	94-0631	Угловой штуцер	1
29	J70783	Адаптер	1
30	4512959	Резиновый шланг	1
31	4512692	Угловой штуцер	1
32	4512688	Адаптер	1
33	4041678	Трубопроводы в сборе	1
33	4511973	Трубопроводы в сборе	1
34	4041679	Трубопроводы в сборе	1
34	4511733	Трубопроводы в сборе	1
35	3005736	Трубка	1
35	3005746	Трубка	1
35	8501934	Трубка	1
36	8004816	Трубка	1
36	8004828	Трубка	1
36	8501897	Трубка	1
37	94-0703	Унион S	3
37	94-1302	Адаптер S (10)	2
38	8004818	Трубка	1
38	8004827	Трубка	1
38	8502033	Трубка	1
39	8004817	Трубка	1
39	8502034	Трубка	1
40	J75282	Пробка масляный PT1/4	15
41	M111036	Болт	1
42	9402512	Гидроаккумулятор	1
43	M101022 замена: M111022	Болт	4
44	A590010 замена: A590910	Пружинная шайба	4
45	4001157	Хомут трубки	2
46	J728382	Втулка	2
47	94-1402	Угловой штуцер	1
48	J75283	Пробка масляный PT3/8	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
