Укороченный рукоять — HITACHI UH09

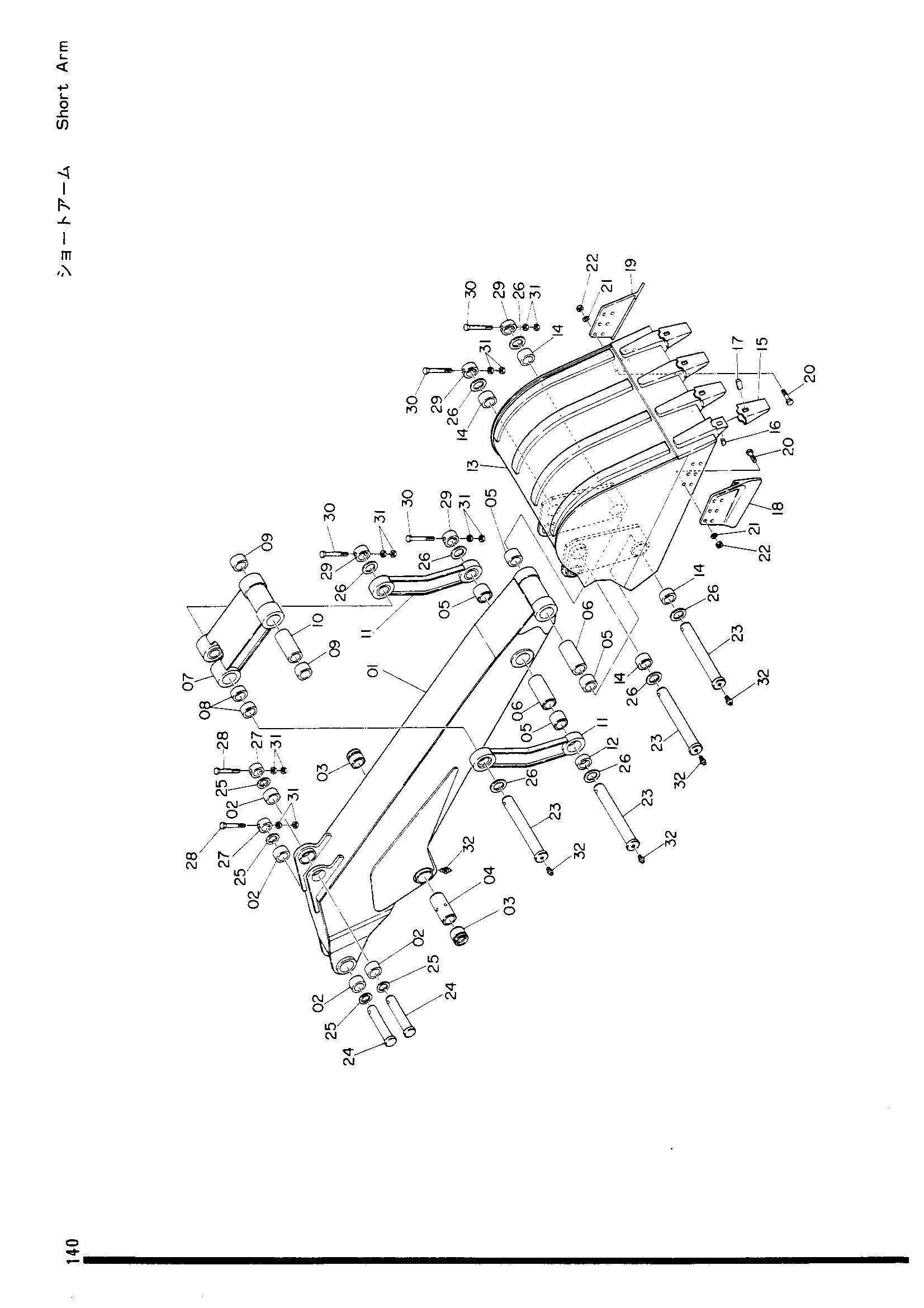

Заводская схема «Укороченный рукоять» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9016497 замена: 9016497 | Укороченный рукоять передний в сборе | 1 | |
| 9016777 замена: 9016777 | Рукоять в сборе | 1 | |
| 9402775 замена: 9016777 | Рукоять в сборе | 1 | |
| 9402779 замена: 9016497 | Укороченный рукоять передний в сборе | 1 | |
| 01 | 6001811 | Рукоять | 1 |
| 01 | 6500366 | Рукоять | 1 |
| 02 | 4056347 замена: 4056347 | Втулка | 4 |
| 02 | 495370 замена: 4056347 | Втулка | 4 |
| 03 | 3008489 | Втулка | 2 |
| 03 | 4509905 | Втулка | 2 |
| 04 | 4057009 | Проставка | 1 |
| 04 | 4505598 | Проставка | 1 |
| 05 | 495373 | Втулка | 4 |
| 06 | 4505599 | Проставка | 2 |
| 06 | 9402776 | Тяга A в сборе | 1 |
| 07 | 7500841 | Тяга A | 1 |
| 08 | 4505620 | Втулка | 4 |
| 09 | 495373 | Втулка | 2 |
| 10 | 4505599 | Проставка | 1 |
| 10 | 9403194 | Тяга B в сборе | 2 |
| 11 | 8500791 | Тяга B | 2 |
| 12 | 4505620 | Втулка | 4 |
| 12 | 9402777 | Ковш 0.9 в сборе | 1 |
| 13 | 6001077 замена: 6001387 | Ковш | 1 |
| 13 | 6001158 замена: 6001387 | Ковш | 1 |
| 13 | 6001387 замена: 6001387 | Ковш | 1 |
| 13 | 6500711 замена: 6001387 | Ковш | 1 |
| 14 | 4505620 | Втулка | 6 |
| 15 | 4512365 | Наконечник зуб40S1 | 4 |
| 16 | 4512366 | Палец локкинг 40PN | 4 |
| 17 | 4501625 | Резиновый палец блокировка 35-40LK | 4 |
| 18 | 2003921 замена: 2003921 | Резец боковой(правый) | 1 |
| 18 | 2501138 замена: 2003921 | Резец боковой(правый) | 1 |
| 19 | 2003920 замена: 2003920 | Резец боковой(левый) | 1 |
| 19 | 2501139 замена: 2003920 | Резец боковой(левый) | 1 |
| 20 | M122263 | Болт | 12 |
| 21 | A590022 замена: A590922 | Пружинная шайба | 12 |
| 21 | A590922 замена: A590922 | Пружинная шайба | 12 |
| 22 | M512228 | Гайка | 12 |
| 23 | 3501376 | Палец A | 4 |
| 24 | 3501377 | Палец B | 2 |
| 25 | 494621 | Шайба | 4 |
| 26 | 494622 | Шайба | 8 |
| 27 | 4505597 | Ограничитель B | 2 |
| 28 | M121601 | Болт | 2 |
| 29 | 4505596 | Ограничитель | 4 |
| 30 | M121602 | Болт | 4 |
| 31 | M501610 | Гайка B16 | 12 |
| 32 | J75481 | Штуцер | 5 |
| 32 | J75481 | Штуцер | 6 |
| 33 | 4095364 | Регулировочная шайба1.2 | 2 |
| 34 | 4095356 | Регулировочная шайба2.3 | 4 |
| 35 | 4097354 | Регулировочная шайба1.2 | 4 |
| 36 | 4095359 | Регулировочная шайба2.3 | 2 |
| 37 | 4097355 | Регулировочная шайба2.3 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
