Гидромотор поворота — HITACHI UH09

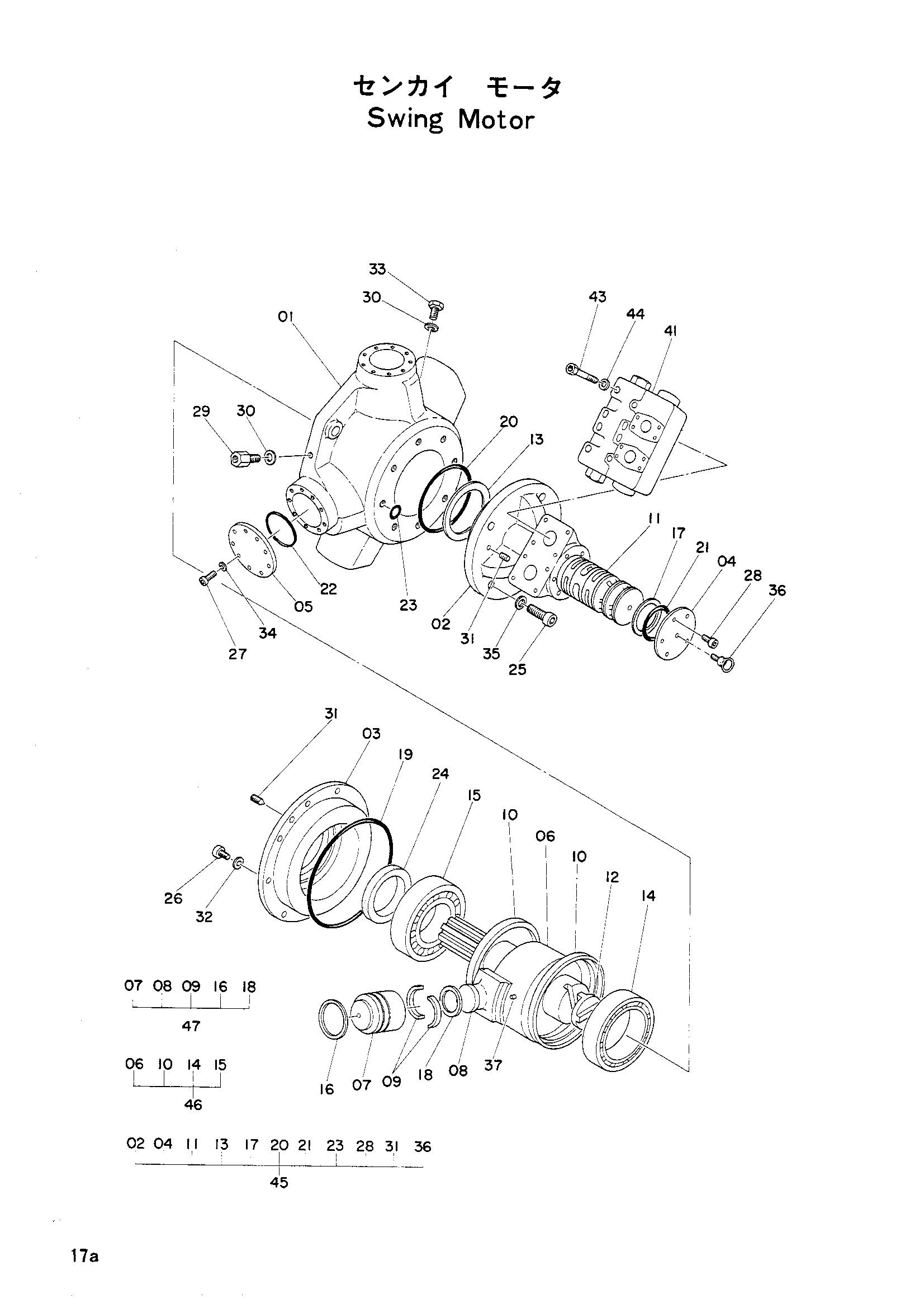

Заводская схема «Гидромотор поворота» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4041053 | Гидромотор поворота(без тормозной клапан) | 1 | |
| 4504922 | Гидромотор(с тормозной клапан) | 1 | |
| 4506502 | Тормозной клапан | 1 | |
| 01 | 4514809 | Корпус | 1 |
| 03 | 4514814 | Крышка передний | 1 |
| 05 | 4514815 | Гидроцилиндр крышка | 5 |
| 06 | 4040017 | Вал кранк (гидромотор поворота) | 1 |
| 10 | 4003100 | Кольцо направляющая 6BA205 | 2 |
| 12 | 972730 | Крестовина муфта | 1 |
| 14 | 4003105 | Подшипник. 506BA401 | 1 |
| 15 | 4003106 | Подшипник. 506BA402 | 1 |
| 19 | 972738 | Уплотнительное кольцо (18) | 1 |
| 20 | 4003111 | Уплотнительное кольцо | 1 |
| 21 | 972741 | Уплотнительное кольцо | 1 |
| 22 | 972741 | Уплотнительное кольцо | 5 |
| 23 | 972742 | Уплотнительное кольцо | 5 |
| 24 | 972743 | Уплотнение масляный (18) | 1 |
| 25 | 4514820 | Болт | 5 |
| 26 | 4414821 | Болт | 10 |
| 27 | 4514822 | Болт | 50 |
| 28 | 4514811 | Болт | 5 |
| 29 | 4514823 | Разъём | 1 |
| 30 | 4514824 | Манжета | 4 |
| 31 | 4514811 | Винт | 2 |
| 31 | 4514812 | Винт | 2 |
| 32 | 4514825 | Шайба | 10 |
| 33 | 4514826 | Пробка | 3 |
| 34 | 4514827 | Шайба | 50 |
| 35 | 4514828 | Шайба | 5 |
| 36 | 4514813 | Проушина болт | 1 |
| 37 | 4003101 | Дроссель | 5 |
| 43 | 4512983 | Болт | 8 |
| 44 | 4512984 | Шайба | 8 |
| 45 | 4514810 | Клапан в сборе | 1 |
| 46 | 4040018 | Вал кранк в сборе | 1 |
| 47 | 4003362 | Поршень в сборе | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
