Кабина — HITACHI UH09

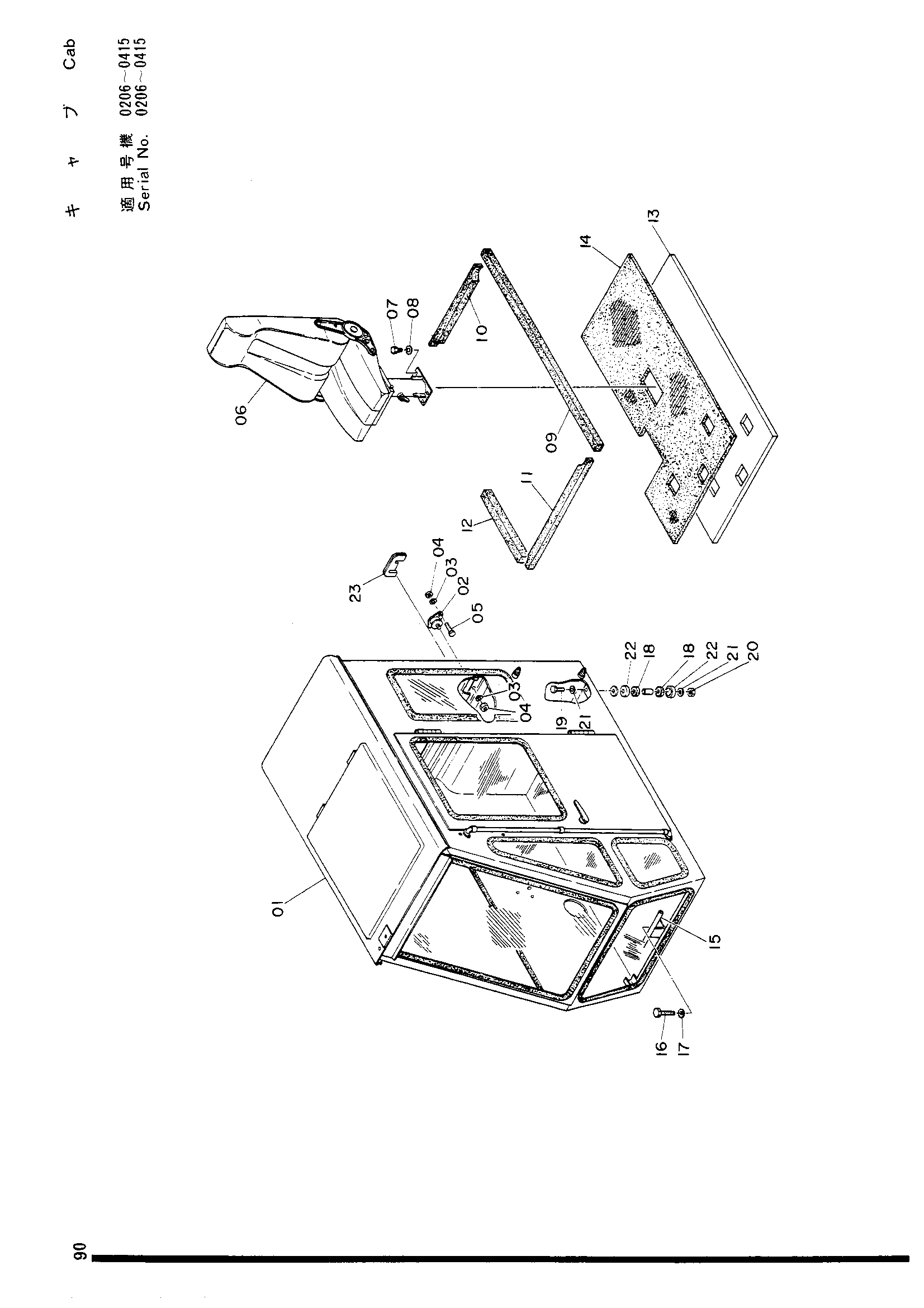

Заводская схема «Кабина» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9012409 | Кабина | 1 |
| 02 | 4504249 | Амортизатор | 2 |
| 03 | A590010 замена: A590910 | Пружинная шайба | 6 |
| 04 | M501008 | Гайка | 6 |
| 05 | M111025 | Болт | 4 |
| 06 | 4505982 замена: 4054022 | Сиденье | 1 |
| 07 | M111232 | Болт | 4 |
| 08 | A590012 замена: A590912 | Пружинная шайба | 4 |
| 09 | 4040218 | Резиновая прокладка | 1 |
| 10 | 4040219 | Резиновая прокладка | 1 |
| 11 | 4040220 | Резиновая прокладка | 1 |
| 12 | 4040221 | Резиновая прокладка | 1 |
| 13 | 3502425 | Думпер | 1 |
| 14 | 3502424 | Резиновая прокладка | 1 |
| 15 | 9800668 | Стойка | 1 |
| 16 | M101025 замена: M111025 | Болт | 2 |
| 17 | A590010 замена: A590910 | Пружинная шайба | 2 |
| 18 | 4035866 | Резиновая подушка | 8 |
| 19 | M111690 | Болт | 4 |
| 20 | 4026892 | U-образная гайка16 | 4 |
| 21 | A590116 | Шайба | 8 |
| 22 | 4053316 | Ограничитель | 8 |
| 22 | 9703096 замена: 4053316 | Ограничитель | 8 |
| 23 | 4040222 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
