Клапан (левый) — HITACHI UH09

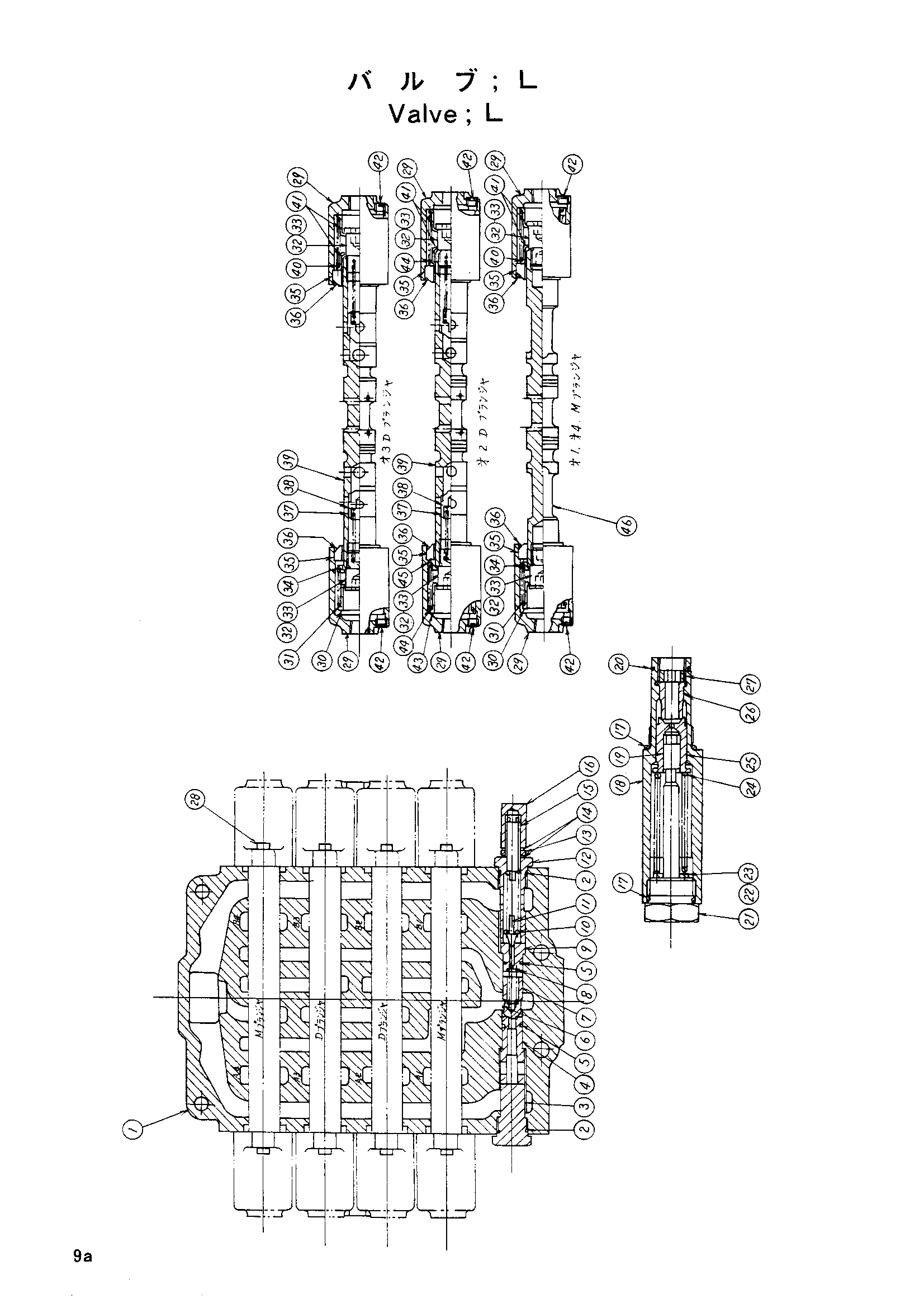

Заводская схема «Клапан (левый)» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4505639	Гидрораспределитель L	1
01	4039876	Корпус	1
02	4040019	Уплотнительное кольцо	2
03	4039899	Колпачок	1
04	4039892	Сиденье	1
05	4040020	Уплотнительное кольцо	2
06	4039898	Провод	1
07	4039891	Поппет предохранительный	1
08	4039904	Пружина	1
09	4039890	Сиденье	1
10	4039905	Пружина	1
11	4039897	Поппет предохранительный	1
12	4039896	Колпачок	1
13	4500399	Гайка	1
14	4500398	Прокладка	2
15	4039895	Болт	1
16	4500451	Гайка	1
17	4040021	Уплотнительное кольцо	4
18	4039885	Втулка	2
19	4039884	Поршень	2
20	4040022	Уплотнительное кольцо	2
21	403988	Колпачок	4
22	4039888	Регулировочная шайба	2
23	4039887	Регулировочная шайба	2
24	4039903	Пружина	2
25	4039886	Поппет предохранительный	2
26	4039883	Сиденье	2
27	4039882	Гайка	2
28	4500459	Болт с внутренним шестигранником	16
29	4039894	Крышка	8
30	4039881	Направляющая	3
31	4039902	Пружина	3
32	4500457	Колпачок плунжер	8
33	4500371	Уплотнительное кольцо	8
34	4039880	Направляющая	8
35	4039893	Фиксатор	8
36	4040023	Уплотнительное кольцо	8
37	4500381	Тарельчатый клапан	4
38	4500380	Пружина	4
39	4500382	Плунжер D	2
40	4039901	Пружина	3
41	4500455	Направляющая пружины	8
42	4039879	Пробка	8
43	4039878	Направляющая	1
44	4039900	Пружина	2
45	4039877	Направляющая	1
46	4500370	Плунжер M	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
