Управление двигателем — HITACHI UH09

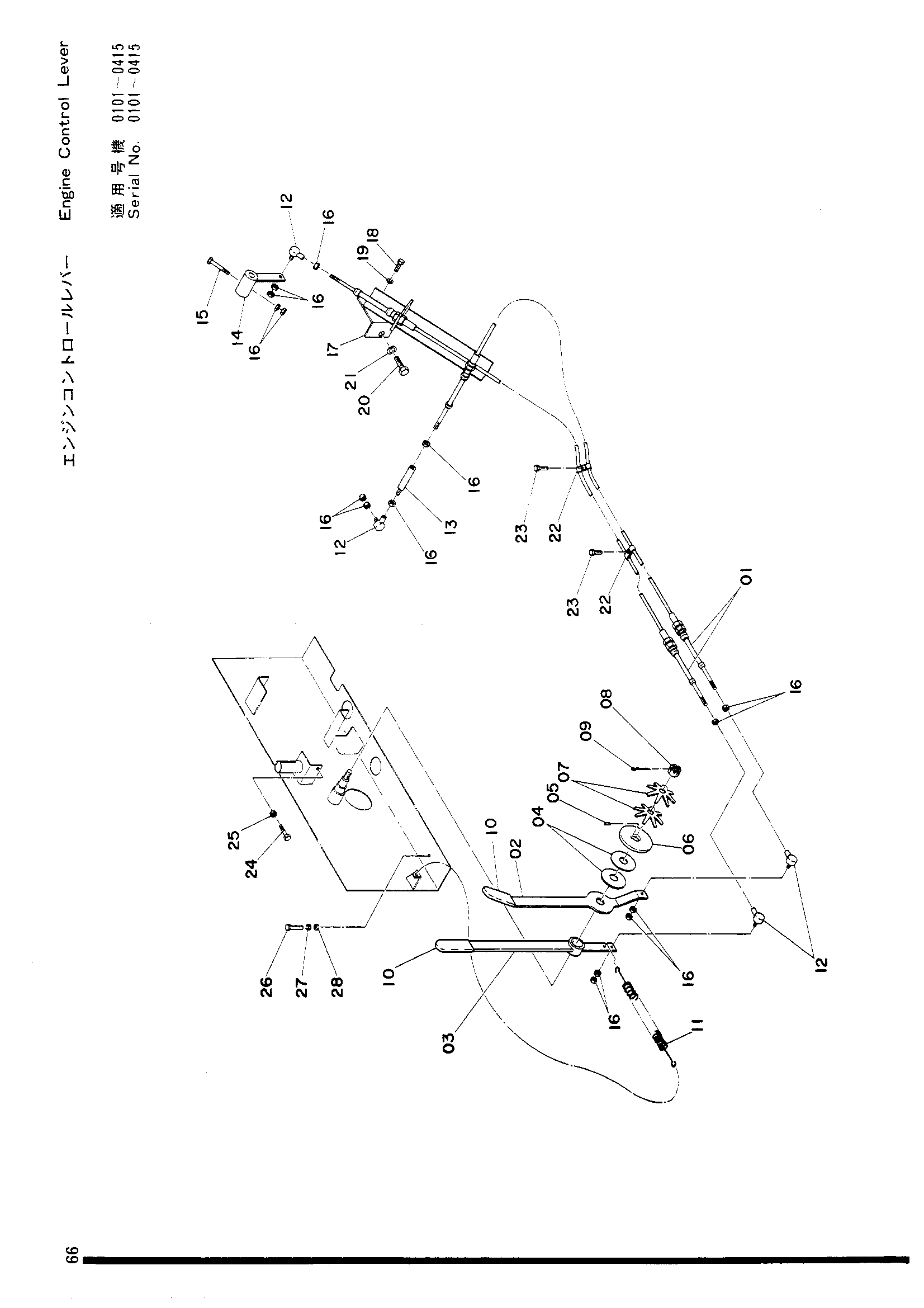

Заводская схема «Управление двигателем» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4511989 | Трос управления | 2 |
| 02 | 3502210 | Топливный рычаг | 1 |
| 03 | 8501773 | Декомпрессион рычаг | 1 |
| 04 | 428770 | Диск | 2 |
| 05 | J400610 | Кнокк палец M6X10 | 1 |
| 06 | 4502973 | Шайба | 1 |
| 07 | 4502974 | Пружина флусх | 2 |
| 08 | M531617 | Кастле гайка | 1 |
| 09 | A764036 | Шплинт | 1 |
| 10 | 484909 | Колпачок (UH04) | 2 |
| 11 | 451748 | Пружина растяжения | 1 |
| 12 | 458151 | Шарнир | 4 |
| 13 | 4511991 | Соединение | 1 |
| 14 | 4511990 | Рычаг | 1 |
| 15 | M200645 | Болт 6X45 | 1 |
| 16 | M500605 | Гайка | 15 |
| 17 | 8501884 | Кронштейн | 1 |
| 18 | M210818 | Болт | 1 |
| 19 | A590008 замена: A590908 | Пружинная шайба | 1 |
| 20 | M241420 | Болт | 1 |
| 21 | A590014 замена: A590914 | Пружинная шайба | 1 |
| 22 | 4511986 | Хомут | 4 |
| 23 | M200614 | Болт | 2 |
| 24 | M101063 замена: M111063 | Болт | 1 |
| 25 | M501008 | Гайка | 1 |
| 26 | M111022 | Болт | 4 |
| 27 | A590010 замена: A590910 | Пружинная шайба | 4 |
| 28 | A590110 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
