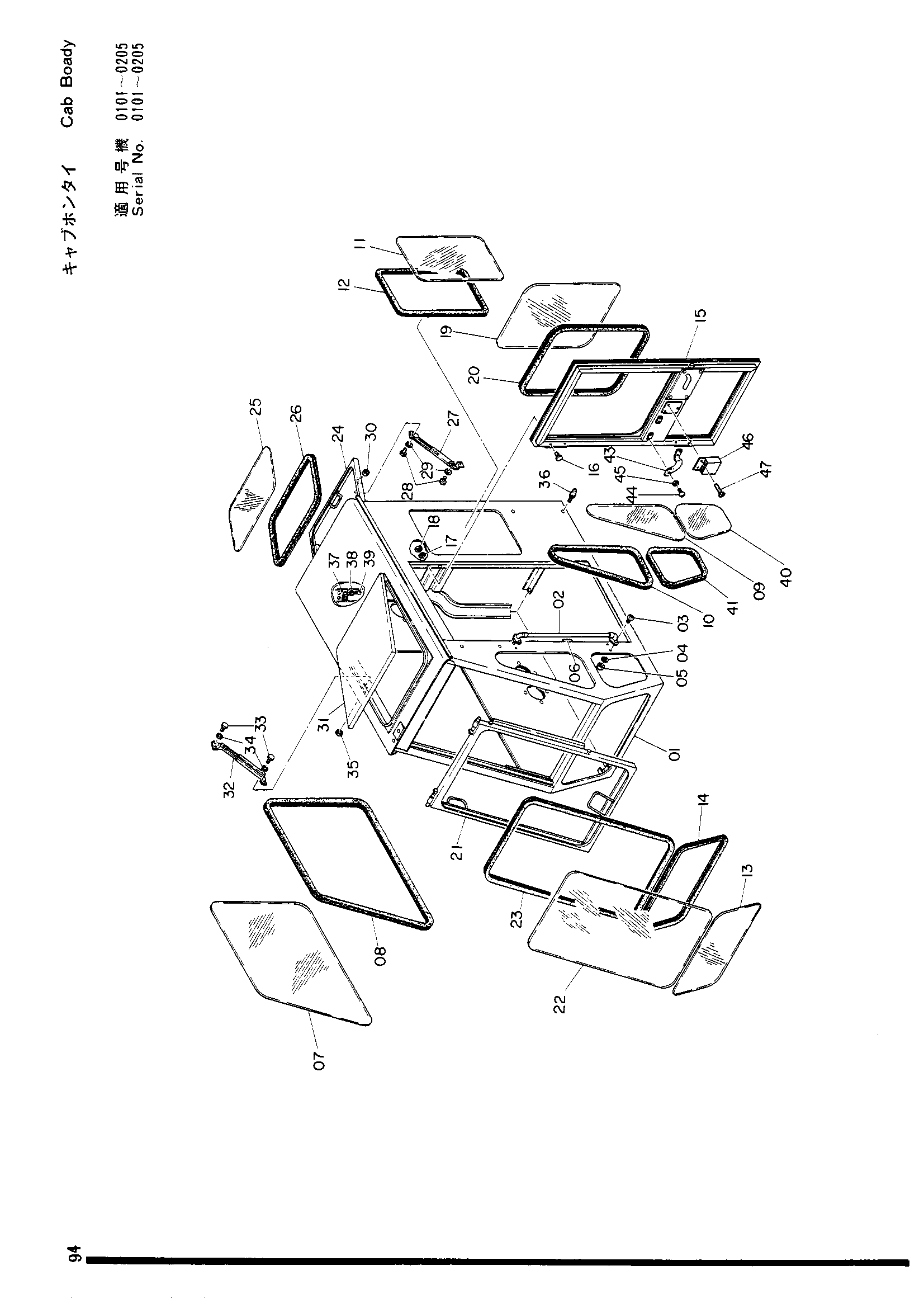

Кабина корпус — HITACHI UH09

Заводская схема «Кабина корпус» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5500120	Кабина	1
02	8500936	Рукоятка	1
03	M430516	Винт	4
04	A590005 замена: A590905	Пружинная шайба	4
05	M500504	Гайка	6
06	4503190	Кеепер дверь	1
07	4503181	Стекло сиде-а	1
08	4503187	Х-руббер	1
09	4503182	Стекло сиде-б	1
10	4503188	Х-руббер	1
11	4511853	Стекло	1
12	4511854	Х-руббер	1
13	4031192	Пол стекло	1
14	4503186	Х-руббер	1
15	6500145	Дверь	1
16	M111016	Болт	4
17	A590010 замена: A590910	Пружинная шайба	4
18	M501008	Гайка	4
19	4503183	Дверь стекло	1
20	4503184	Х-руббер	1
21	7501429	Рама	1
22	4508329	Стекло передний	1
23	4508330	Х-руббер	1
24	7501347	Рама	1
25	4004128	Стекло задний	1
26	4008194	Х-руббер	1
27	3000563	Рукоятка	2
28	M200616	Болт	8
29	A590006 замена: A590906	Пружинная шайба	16
30	M500605	Гайка	8
31	8501872	Крышка	1
32	3000563	Рукоятка	2
33	M200616	Болт	8
34	A590006 замена: A590906	Пружинная шайба	8
35	M500605	Гайка	8
36	487195	Ограничитель	2
37	4503194	Крюк	1
38	A590005 замена: A590905	Пружинная шайба	2
39	M430513	Винт	2
40	4503424	Стекло сиде-д	1
41	4503425	Х-руббер	1
42	4504755	Кабина интериор	1
43	4507439	Поручень	1
44	M430316	Винт	4
45	A590003 замена: A590903	Пружинная шайба	4
46	3501677	Асхтрай	1
47	M470406	Винт 4X6.3	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
