Пилотные гидролинии (2) — HITACHI UH09

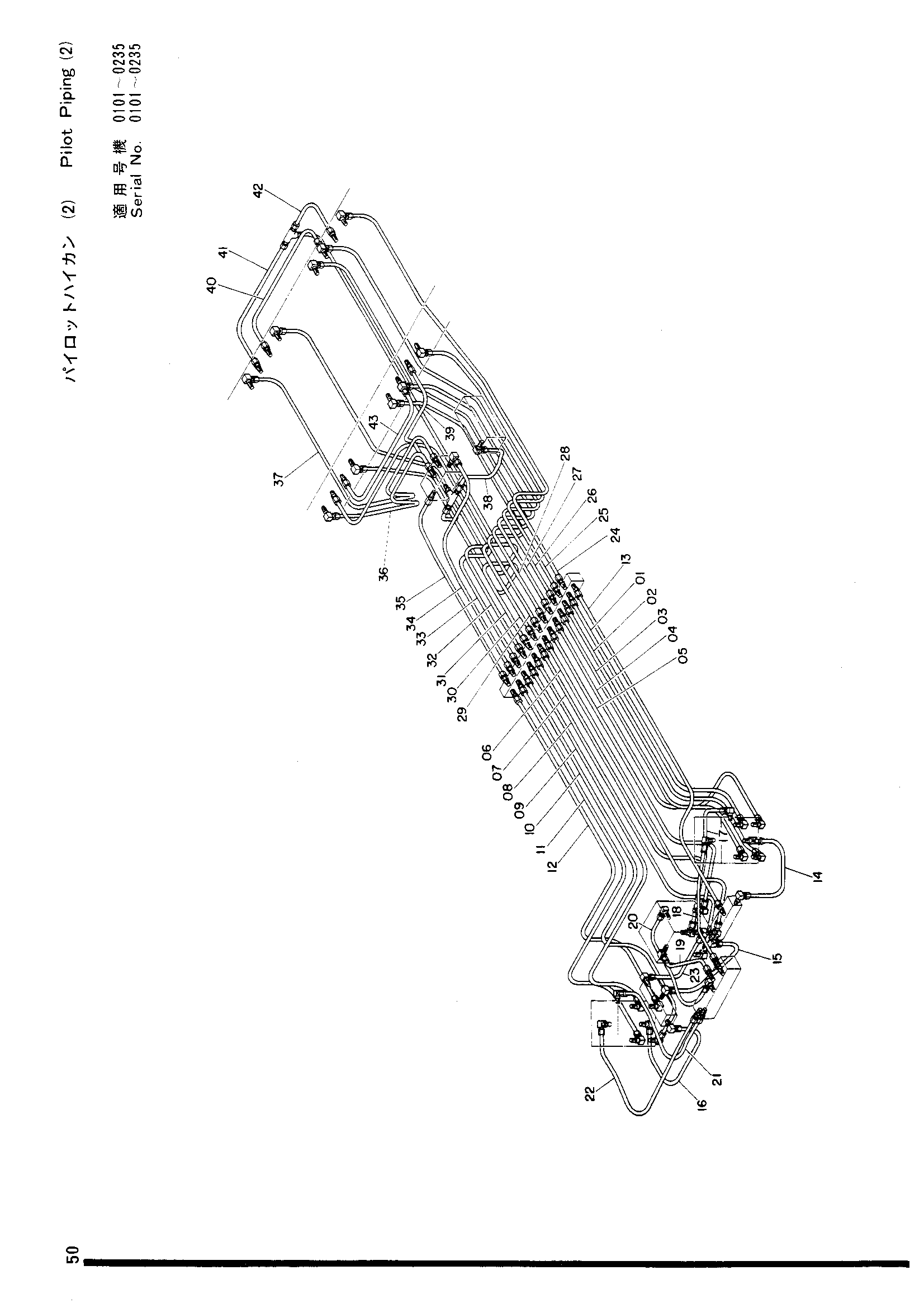

Заводская схема «Пилотные гидролинии (2)» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4511973 | Трубка F | 1 | |
| 01 | 4513343 | Трубка F1 | 1 |
| 02 | 4513344 | Трубка F2 | 1 |
| 03 | 4513345 | Трубка F3 | 1 |
| 04 | 4513346 | Трубка F4 | 1 |
| 05 | 4513347 | Трубка F5 | 1 |
| 06 | 4513348 | Трубка F6 | 1 |
| 07 | 4513349 | Трубка F7 | 1 |
| 08 | 4513350 | Трубка F8 | 1 |
| 09 | 4513351 | Трубка F9 | 1 |
| 10 | 4513352 | Трубка F10 | 1 |
| 11 | 4513353 | Трубка F11 | 1 |
| 12 | 4513354 | Трубка F12 | 1 |
| 13 | 4513355 | Трубка F13 | 1 |
| 14 | 4513356 | Трубка F14 | 1 |
| 15 | 4513357 | Трубка F15 | 1 |
| 16 | 4513358 | Трубка F16 | 1 |
| 17 | 4513359 | Трубка F17 | 1 |
| 18 | 4513360 | Трубка F18 | 1 |
| 19 | 4513361 | Трубка F19 | 1 |
| 20 | 4513362 | Трубка F20 | 1 |
| 21 | 4513363 | Трубка F21 | 1 |
| 22 | 4513364 | Трубка F22 | 1 |
| 23 | 4511733 | Трубопроводы в сборе | 1 |
| 23 | 4513365 | Трубка F23 | 1 |
| 24 | 4513366 | Трубка R1 | 1 |
| 25 | 4513367 | Трубка R2 | 1 |
| 26 | 4033218 | Трубка R3 | 1 |
| 27 | 4513369 | Трубка R4 | 1 |
| 28 | 4513370 | Трубка R5 | 1 |
| 29 | 4513371 | Трубка R6 | 1 |
| 30 | 4513372 | Трубка R7 | 1 |
| 31 | 4513373 | Трубка R8 | 1 |
| 32 | 4513374 | Трубка R9 | 1 |
| 33 | 4513375 | Трубка R10 | 1 |
| 34 | 4513376 | Трубка R11 | 1 |
| 35 | 4513377 | Трубка R12 | 1 |
| 36 | 4513378 | Трубка R13 | 1 |
| 37 | 4513379 | Трубка R14 | 1 |
| 38 | 4513380 | Трубка R15 | 1 |
| 39 | 4033219 | Трубка R16 | 1 |
| 40 | 4033220 | Трубка R17 | 1 |
| 41 | 4513383 | Трубка R18 | 1 |
| 42 | 4513384 | Трубка R19 | 1 |
| 43 | 4513385 | Трубка R20 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
