Рама — HITACHI UH09

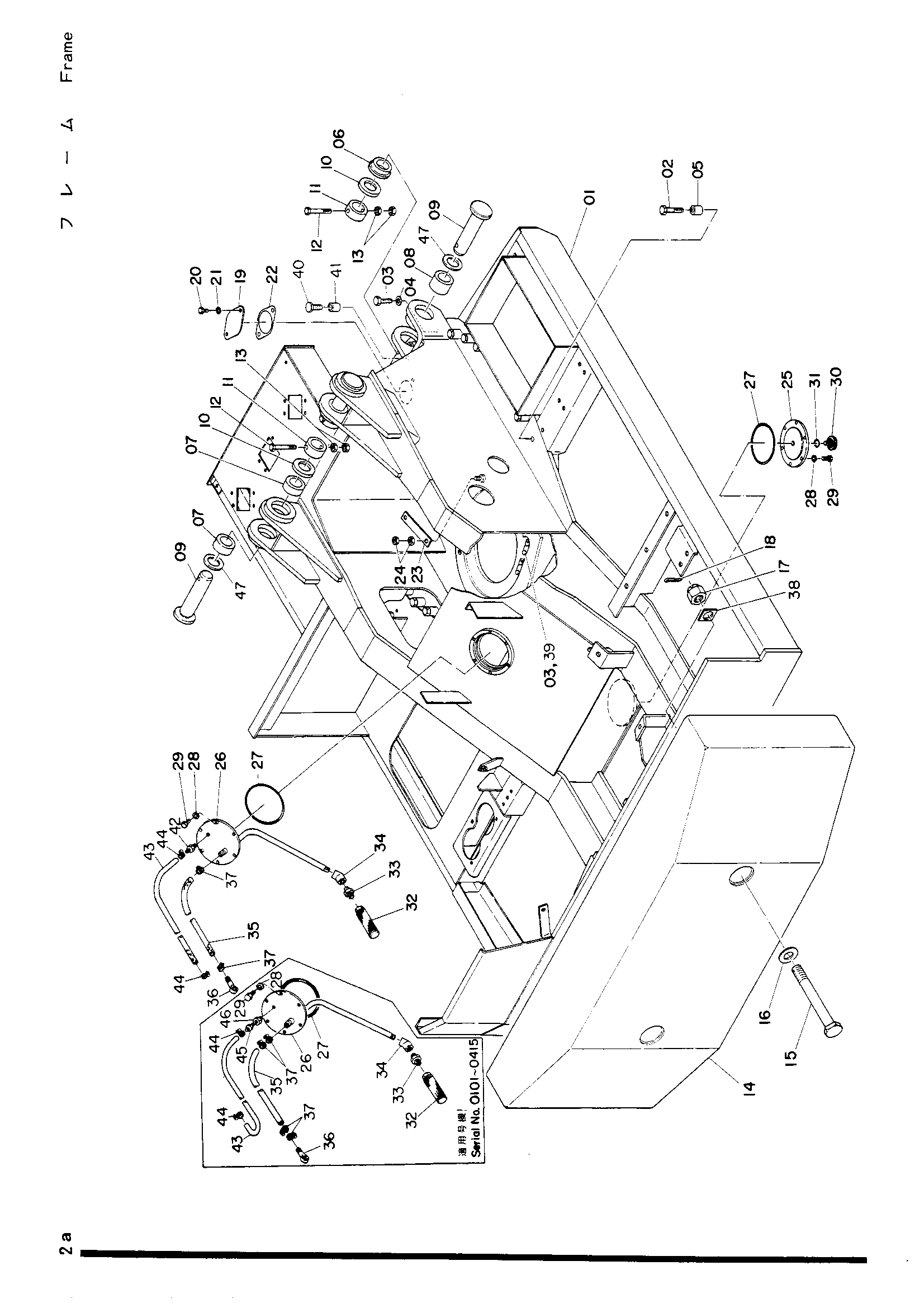

Заводская схема «Рама» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000279 | Рама | 1 |
| 01 | 5000387 | Рама | 1 |
| 01 | 5000493 | Рама | 1 |
| 01 | 5500122 | Рама | 1 |
| 02 | M122090 | Болт | 21 |
| 02 | M122090 | Болт | 22 |
| 02 | M122090 | Болт | 23 |
| 02 | M122090 | Болт | 24 |
| 03 | M122050 | Болт 20X50 | 9 |
| 03 | M122050 | Болт 20X50 | 13 |
| 03 | M122050 | Болт 20X50 | 14 |
| 04 | A590020 замена: A590920 | Пружинная шайба | 4 |
| 04 | A590020 замена: A590920 | Пружинная шайба | 9 |
| 04 | A590920 | Пружинная шайба | 5 |
| 05 | 4512337 | Проставка | 21 |
| 05 | 4512337 | Проставка | 22 |
| 05 | 4512337 | Проставка | 23 |
| 05 | 4512337 | Проставка | 24 |
| 06 | 495367 | Втулка | 2 |
| 07 | 495370 | Втулка | 4 |
| 08 | 4505621 | Втулка | 2 |
| 09 | 3501380 | Палец E | 4 |
| 10 | 494621 | Шайба | 4 |
| 11 | 4505597 | Ограничитель B | 4 |
| 12 | M121601 | Болт | 4 |
| 13 | M501610 | Гайка B16 | 8 |
| 14 | 2501115 замена: 7002176 | Противовес | 1 |
| 14 | 7002176 | Противовес | 1 |
| 15 | 487295 | Болт | 2 |
| 16 | A590139 | Шайба | 2 |
| 16 | J21014 | Шайба W1-1/2 | 2 |
| 17 | 487296 | Корончатая гайка | 2 |
| 18 | A768080 | Шплинт | 2 |
| 18 | J410880 | Палец разрезной M8X80 | 2 |
| 19 | 4013896 | Крышка | 1 |
| 20 | M101218 | Болт 12X18 | 2 |
| 20 | M111020 | Болт | 2 |
| 21 | A590012 | Пружинная шайба | 2 |
| 21 | A590910 | Пружинная шайба | 2 |
| 22 | 4510901 | Манжета | 1 |
| 23 | 437247 | Тяга | 1 |
| 24 | M501411 | Гайка | 2 |
| 25 | 964500 замена: 9704683 | Крышка | 1 |
| 25 | 9704683 | Крышка | 1 |
| 26 | 8007253 | Крышка | 1 |
| 26 | 8501895 замена: 8007253 | Крышка | 1 |
| 27 | A810165 | Уплотнительное кольцо G165 | 2 |
| 28 | A590010 замена: A590910 | Пружинная шайба | 12 |
| 28 | A590910 замена: A590910 | Пружинная шайба | 12 |
| 29 | M111025 | Болт | 12 |
| 30 | 453142 | Пробка дренажный | 1 |
| 31 | 954495 | Уплотнительное кольцо | 1 |
| 32 | 445101 | Фильтрующий элемент | 1 |
| 33 | J70783 | Ниппель PT3/8 | 1 |
| 34 | 94-0601 | Угловой штуцер | 1 |
| 35 | 4056353 | Топливный шланг | 1 |
| 35 | 4511737 | Шланг | 1 |
| 36 | 4053152 | Трубка топливный | 1 |
| 36 | 487037 | Соединение проушина | 1 |
| 37 | 4514700 | Хомут шланг (T) | 2 |
| 37 | 487038 | Хомут | 4 |
| 38 | 4513388 | Шайба | 2 |
| 39 | 4514484 | Стопорная шайба | 5 |
| 40 | M122080 | Болт 20X80 | 2 |
| 41 | 4032914 | Проставка | 2 |
| 42 | 486702 | Адаптер | 1 |
| 43 | 4032892 | Трубка | 1 |
| 43 | 4036923 | Шланг | 1 |
| 44 | 4036922 | Хомут шланга | 2 |
| 44 | 4508575 | Хомут шланга | 2 |
| 44 | D910561 | Хомут провод | 2 |
| 45 | 4501785 | Угловой штуцер | 1 |
| 45 | 486702 | Адаптер | 1 |
| 46 | J728382 | Переходник | 1 |
| 47 | 4095356 | Регулировочная шайба 2.3 | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
