Гидробак — HITACHI UH09

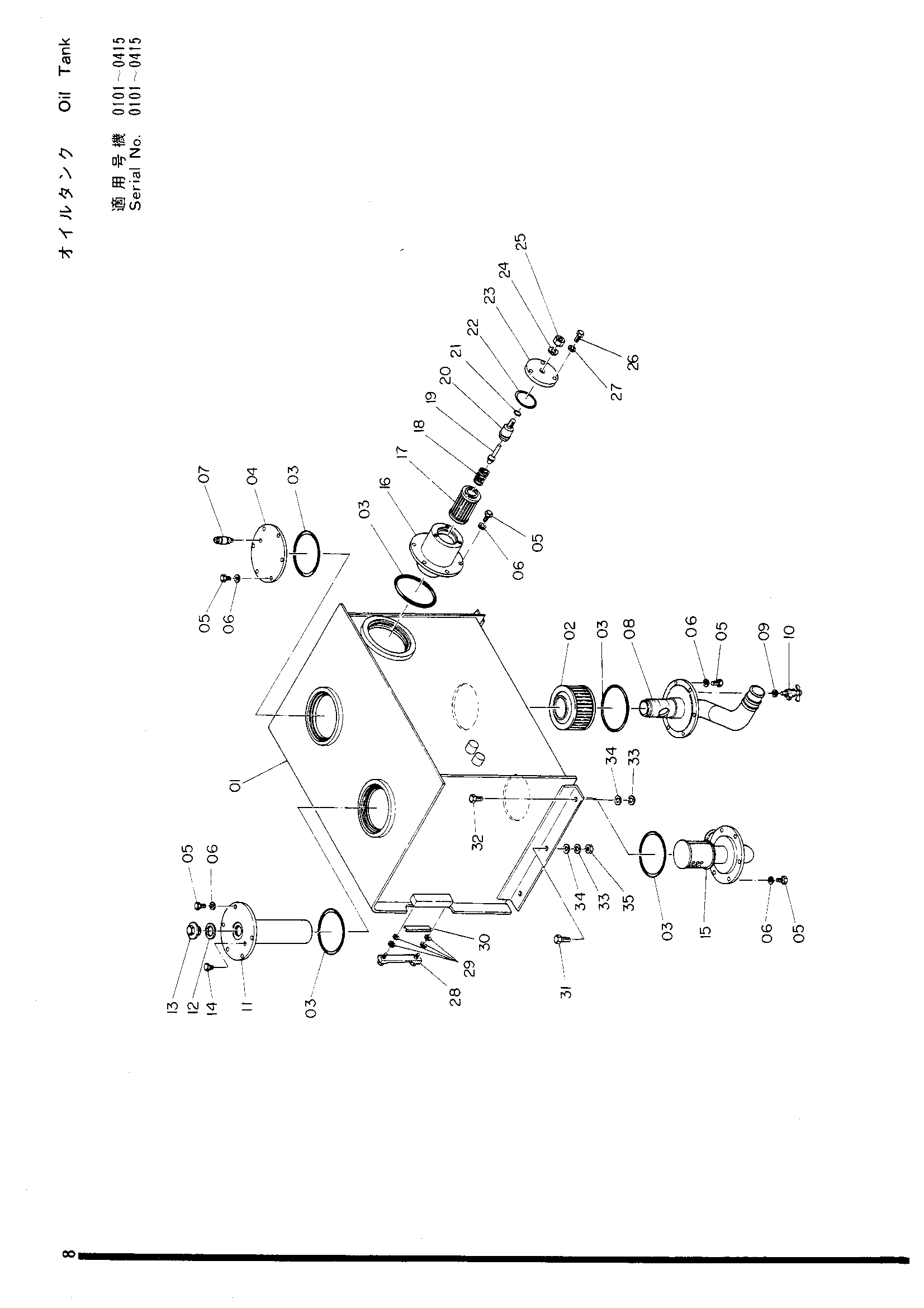

Заводская схема «Гидробак» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6500445 | Гидробак | 1 |
| 02 | 3501403 | Всасывающий фильтр | 1 |
| 03 | A810165 | Уплотнительное кольцо G165 | 5 |
| 04 | 488378 | Крышка B | 1 |
| 05 | M111025 | Болт | 30 |
| 06 | A590010 замена: A590910 | Пружинная шайба | 30 |
| 07 | 987042 | Клапан защитный | 1 |
| 08 | 7501408 | Всасывающая трубка | 1 |
| 09 | J74082 | Манжета унион | 1 |
| 10 | 4508050 | Кран | 1 |
| 11 | 988760 | Крышка | 1 |
| 12 | 449916 | Манжета | 1 |
| 13 | 4513411 | Пробка | 1 |
| 14 | 4036952 | Пробка | 1 |
| 14 | 450503 | Пробка | 1 |
| 15 | 8501841 | Крышка A | 1 |
| 16 | 810121 | Корпус | 1 |
| 17 | 317604 | Фильтрующий элемент | 1 |
| 18 | 443466 | Пружина сжатия | 1 |
| 19 | 438814 | Клапан | 1 |
| 20 | 4003844 | Сиденье клапан | 1 |
| 21 | 954493 | Уплотнительное кольцо | 1 |
| 22 | 954491 | Уплотнительное кольцо (25) | 1 |
| 23 | 455898 | Крышка | 1 |
| 24 | A590018 замена: A590918 | Пружинная шайба | 1 |
| 25 | M501815 | Гайка | 1 |
| 26 | M101232 замена: M111232 | Болт | 3 |
| 27 | A590012 замена: A590912 | Пружинная шайба | 3 |
| 28 | 488375 | Указатель уровня | 1 |
| 29 | 449558 | Уплотнительная шайба | 4 |
| 30 | 4510758 | Указатель уровня | 1 |
| 31 | M111640 | Болт | 5 |
| 32 | M111628 | Болт | 1 |
| 33 | A590016 замена: A590916 | Пружинная шайба | 6 |
| 34 | A590116 замена: A590916 | Шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
