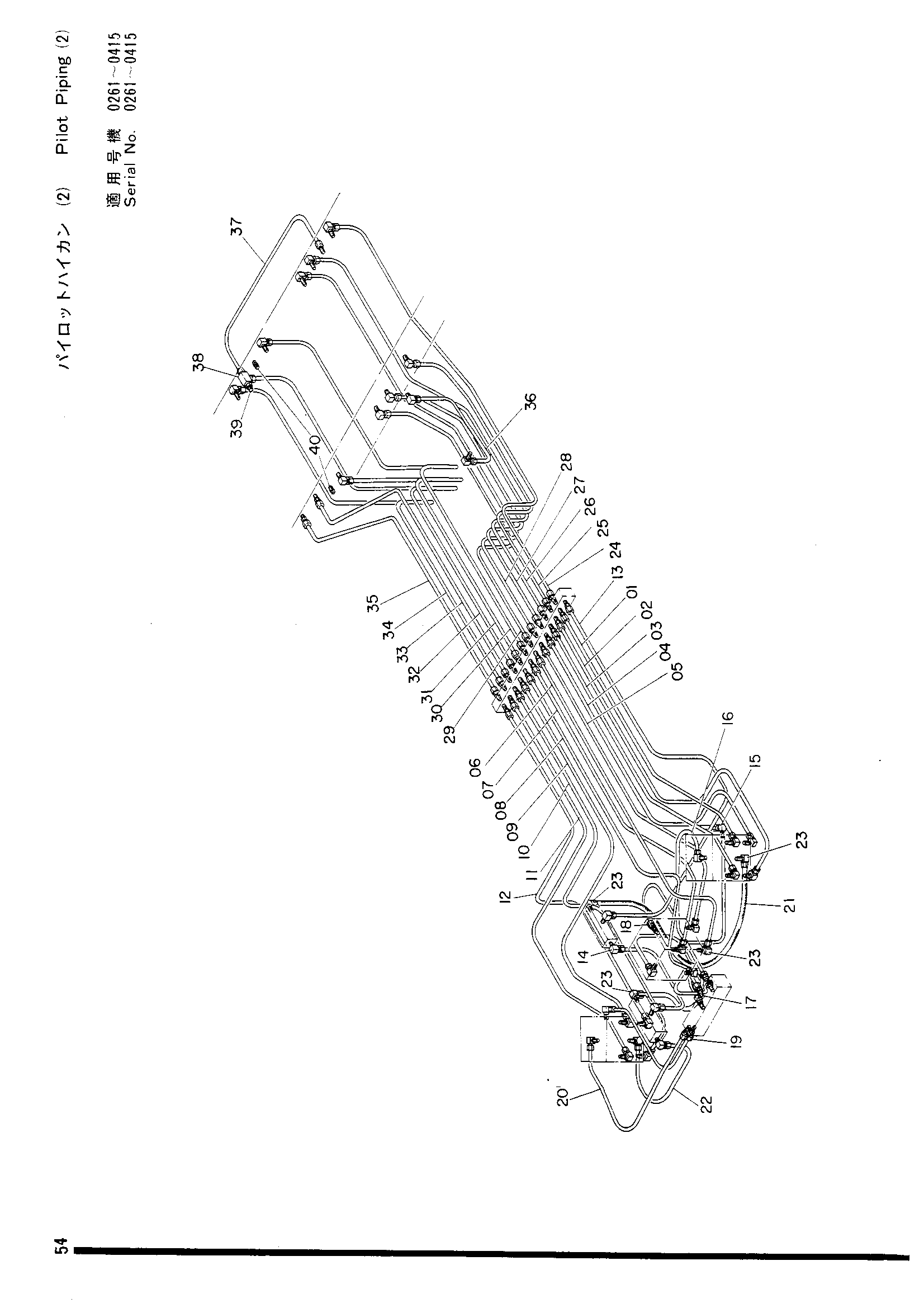

Пилотные гидролинии (2) — HITACHI UH09
Заводская схема «Пилотные гидролинии (2)» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4050321 | Трубопроводы в сборе | 1 | |
| 01 | 4050323 | Трубка A01 | 1 |
| 02 | 4050324 | Трубка A02 | 1 |
| 03 | 4050325 | Трубка A03 | 1 |
| 04 | 4050326 | Трубка A04 | 1 |
| 05 | 4050327 | Трубка A05 | 1 |
| 06 | 4050328 | Трубка A06 | 1 |
| 07 | 4050329 | Трубка A07 | 1 |
| 08 | 4050330 | Трубка A08 | 1 |
| 09 | 4050331 | Трубка A09 | 1 |
| 10 | 4050332 | Трубка A10 | 1 |
| 11 | 4050333 | Трубка A11 | 1 |
| 12 | 4050334 | Трубка A12 | 1 |
| 13 | 4041504 | Трубка 13 | 1 |
| 14 | 4041506 | Трубка 15 | 1 |
| 15 | 4050335 | Трубка A14 | 1 |
| 16 | 4050336 | Трубка A16 | 1 |
| 17 | 4050338 | Трубка A18 | 1 |
| 18 | 4050337 | Трубка A17 | 1 |
| 19 | 4050339 | Трубка A19 | 1 |
| 20 | 4050340 | Трубка A20 | 1 |
| 21 | 4511752 | Шланг 360 | 2 |
| 22 | 4506344 | Угловой штуцер | 6 |
| 23 | 4050322 | Трубопроводы в сборе | 1 |
| 23 | 4509857 | Нейлоновый шланг | 1 |
| 24 | 4041515 | Трубка 24 | 1 |
| 25 | 4041516 | Трубка 25 | 1 |
| 26 | 4041517 | Трубка 26 | 1 |
| 27 | 4050341 | Трубка A27 | 1 |
| 28 | 4041519 | Трубка 28 | 1 |
| 29 | 4041520 | Трубка 29 | 1 |
| 30 | 4041521 | Трубка 30 | 1 |
| 31 | 4041522 | Трубка 31 | 1 |
| 32 | 4041523 | Трубка 32 | 1 |
| 33 | 4041524 | Трубка 33 | 1 |
| 34 | 4041525 | Трубка 34 | 1 |
| 35 | 4050342 | Трубка A35 | 1 |
| 36 | 4050343 | Трубка A36 | 1 |
| 37 | 4041529 | Трубка 38 | 1 |
| 38 | J70482 | Тройник | 1 |
| 39 | J70782 | Адаптер | 1 |
| 40 | J75282 | Пробка масляный PT1/4 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
