Электрооборудование — HITACHI UH09

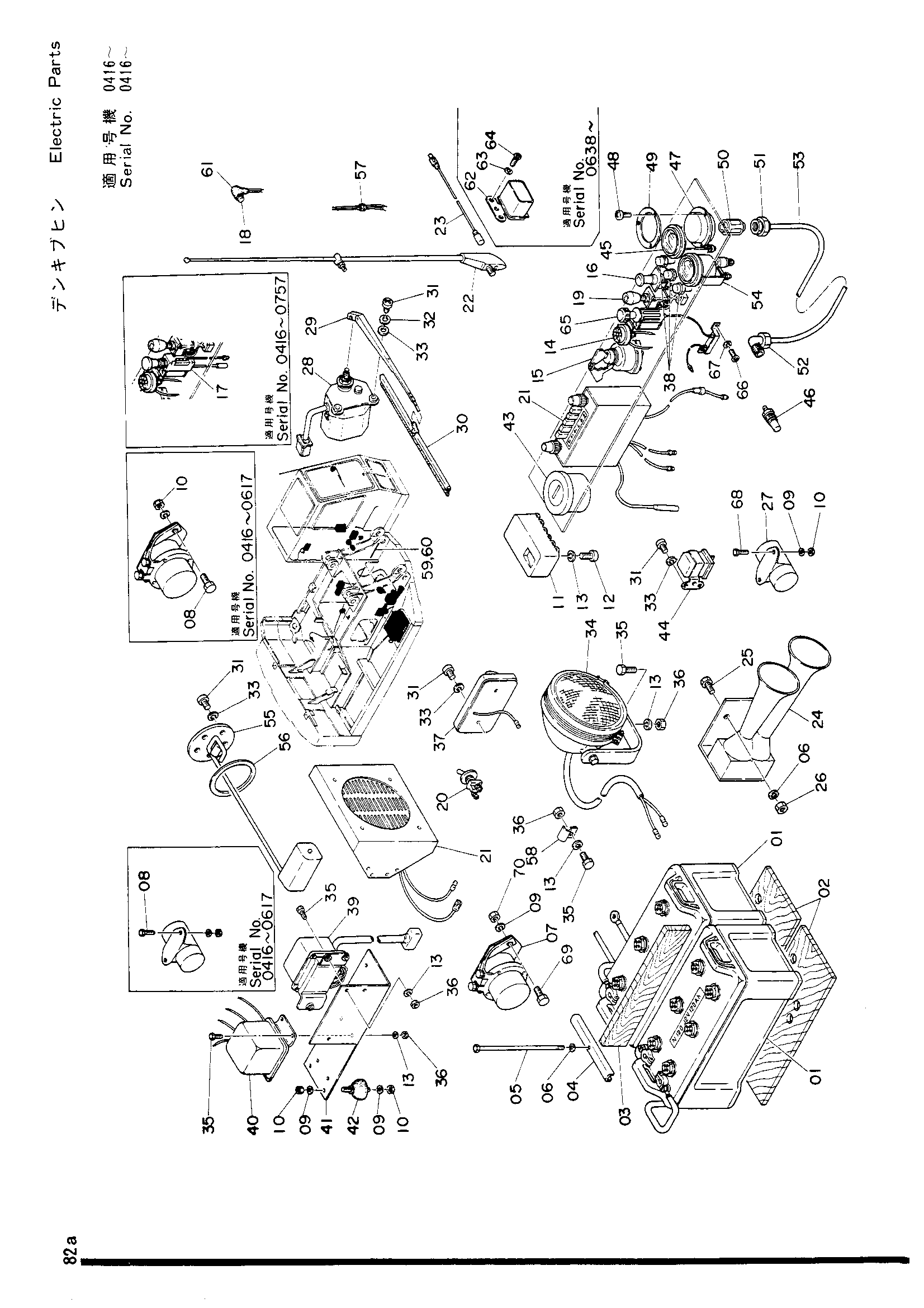

Заводская схема «Электрооборудование» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4041908 | Аккумулятор | 2 |
| 01 | 4065520 | Аккумулятор | 2 |
| 02 | 437254 | Воод | 2 |
| 03 | 445216 | Проставка | 1 |
| 04 | 445214 | Опора | 2 |
| 05 | 458155 | Болт | 2 |
| 05 | 486998 | Болт | 2 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | 4034634 | Аккумулятор реле | 1 |
| 08 | M200818 | Болт | 4 |
| 09 | A590908 | Пружинная шайба | 12 |
| 10 | M500807 | Гайка | 10 |
| 10 | M500807 | Гайка | 12 |
| 11 | 3000399 | Короб предохранитель | 1 |
| 12 | M430613 | Винт | 2 |
| 13 | A590906 | Пружинная шайба | 13 |
| 14 | D911160 | Отопитель сигнал | 1 |
| 15 | 4055979 | Выключатель стартер | 1 |
| 16 | 445092 | Выключатель лигхтинг | 1 |
| 17 | 4054021 | Выключатель, отопитель | 1 |
| 18 | 487086 | Выключатель звуковой сигнал | 1 |
| 19 | 4009556 | Выключатель стеклоочиститель | 1 |
| 20 | 921037 | Выключатель тумблер | 1 |
| 21 | 4054017 | Машина радио | 1 |
| 22 | 4032061 | Шток | 1 |
| 23 | 4054018 | Питатель | 1 |
| 23 | 4102096 | Питатель | 1 |
| 24 | 4114260 | Звуковой сигнал воздушный | 1 |
| 24 | 4508893 | Звуковой сигнал воздушный | 1 |
| 25 | M111020 | Болт | 2 |
| 26 | M501008 | Гайка | 2 |
| 27 | 4508894 | Магнетик клапан | 1 |
| 28 | 4050475 | Гидромотор стеклоочиститель | 1 |
| 29 | 4050477 | Рукоять | 1 |
| 29 | 4101832 | Рукоять стеклоочиститель | 1 |
| 30 | 4101833 | Отвал стеклоочиститель | 1 |
| 30 | 4511185 | Отвал стеклоочиститель | 1 |
| 31 | M430510 | Винт | 11 |
| 32 | A590105 | Шайба | 2 |
| 33 | A590905 | Пружинная шайба | 11 |
| 34 | 214771 | Головка фонарь | 1 |
| 35 | M200616 | Болт | 11 |
| 36 | M500605 | Гайка | 11 |
| 37 | 973204 | Плафон кабины | 1 |
| 38 | D910776 | Фонарь пилотный | 3 |
| 39 | 4075045 | Регулятор | 1 |
| 39 | 4512169 | Регулятор | 1 |
| 40 | 4512170 | Реле защитный | 1 |
| 41 | 3502426 | Кронштейн | 1 |
| 42 | 448291 | Амортизатор | 4 |
| 43 | 2012654 | Измеритель хоур | 1 |
| 43 | 4504225 | Измеритель хоур | 1 |
| 44 | 4038459 | Хоур измеритель реле | 1 |
| 45 | 2005301 | Тхермометер | 1 |
| 46 | 4030594 | Блок | 1 |
| 47 | 992314 | Воздушный измеритель | 1 |
| 48 | M430308 | Винт | 3 |
| 49 | 4053154 | Пластина | 1 |
| 50 | J70082 | Разъём PT1/4 | 1 |
| 51 | 992313 | Разъём | 1 |
| 52 | 992312 | Разъём | 1 |
| 53 | 4511027 | Трубка | 1 |
| 54 | 2005424 | Измеритель топливный | 1 |
| 55 | 4056317 | Поплавок | 1 |
| 56 | 4504289 | Манжета | 1 |
| 57 | 445100 | Резиновая втулка | 2 |
| 58 | 499321 | Зажим | 2 |
| 59 | 4056296 | Жгут проводов | 1 |
| 60 | 4056295 | Проводка электрический | 1 |
| 61 | 4511880 | Колпачок резиновый | 1 |
| 62 | 4505392 | Звуковой сигнал реле | 1 |
| 63 | A590906 | Пружинная шайба | 2 |
| 64 | M430610 | Винт | 2 |
| 65 | 4026605 | Лигхтер кигар | 1 |
| 65 | 4115360 | Лигхтер | 1 |
| 66 | M430308 | Винт | 2 |
| 67 | A590903 | Пружинная шайба | 2 |
| 68 | M200818 | Болт | 2 |
| 69 | M200814 | Болт | 2 |
| 70 | 4050479 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
