Гидролинии рабочего оборудования — HITACHI UH09

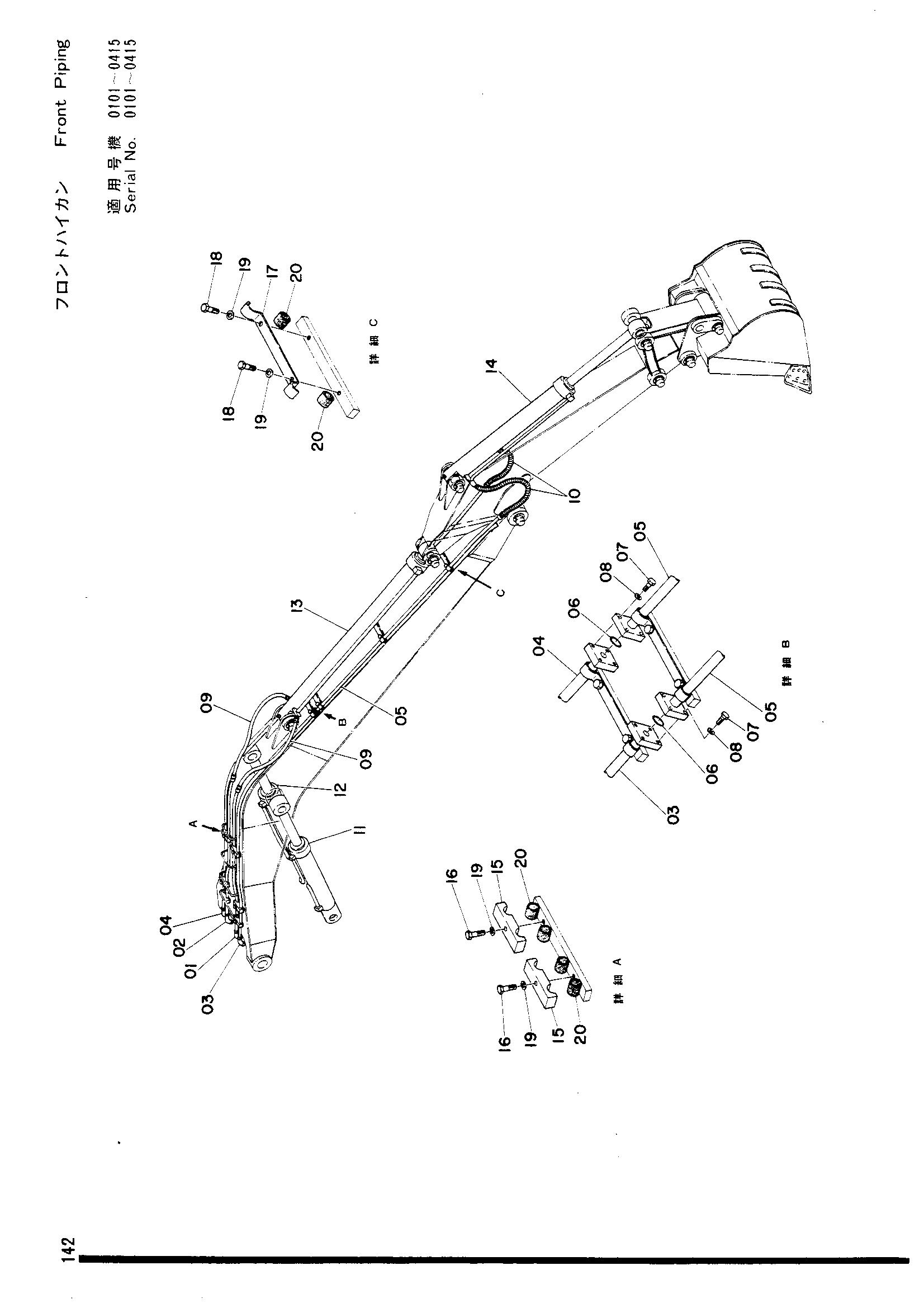

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8501046 | Трубка R | 1 |
| 02 | 8501047 | Трубка L | 1 |
| 03 | 8501048 | Трубка R | 1 |
| 04 | 8501049 | Трубка L | 1 |
| 05 | 8501050 | Трубка W | 2 |
| 06 | A811035 | Уплотнительное кольцо | 2 |
| 07 | M111240 | Болт | 8 |
| 08 | A590012 замена: A590912 | Пружинная шайба | 8 |
| 09 | 4505743 | Шланг | 2 |
| 10 | 4505742 | Шланг | 2 |
| 11 | 4036114 | Гидроцилиндр стрелы(правый) | 1 |
| 11 | 4505460 | Гидроцилиндр стрелы(правый) | 1 |
| 12 | 4036115 | Гидроцилиндр стрелы(левый) | 1 |
| 12 | 4505461 | Гидроцилиндр стрелы(левый) | 1 |
| 13 | 4036116 | Гидроцилиндр рукояти | 1 |
| 13 | 4505462 | Гидроцилиндр рукояти | 1 |
| 14 | 4036117 | Гидроцилиндр ковша | 1 |
| 14 | 4505463 | Гидроцилиндр ковша | 1 |
| 15 | 4500652 | Хомут | 6 |
| 15 | 4503382 | Хомут | 6 |
| 16 | M111271 | Болт | 6 |
| 17 | 4040780 | Хомут | 4 |
| 17 | 4510756 | Хомут | 4 |
| 18 | M111222 | Болт | 8 |
| 19 | A590012 замена: A590912 | Пружинная шайба | 14 |
| 20 | 4502647 | Резиновая прокладка | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
