Основные гидролинии — HITACHI UH09

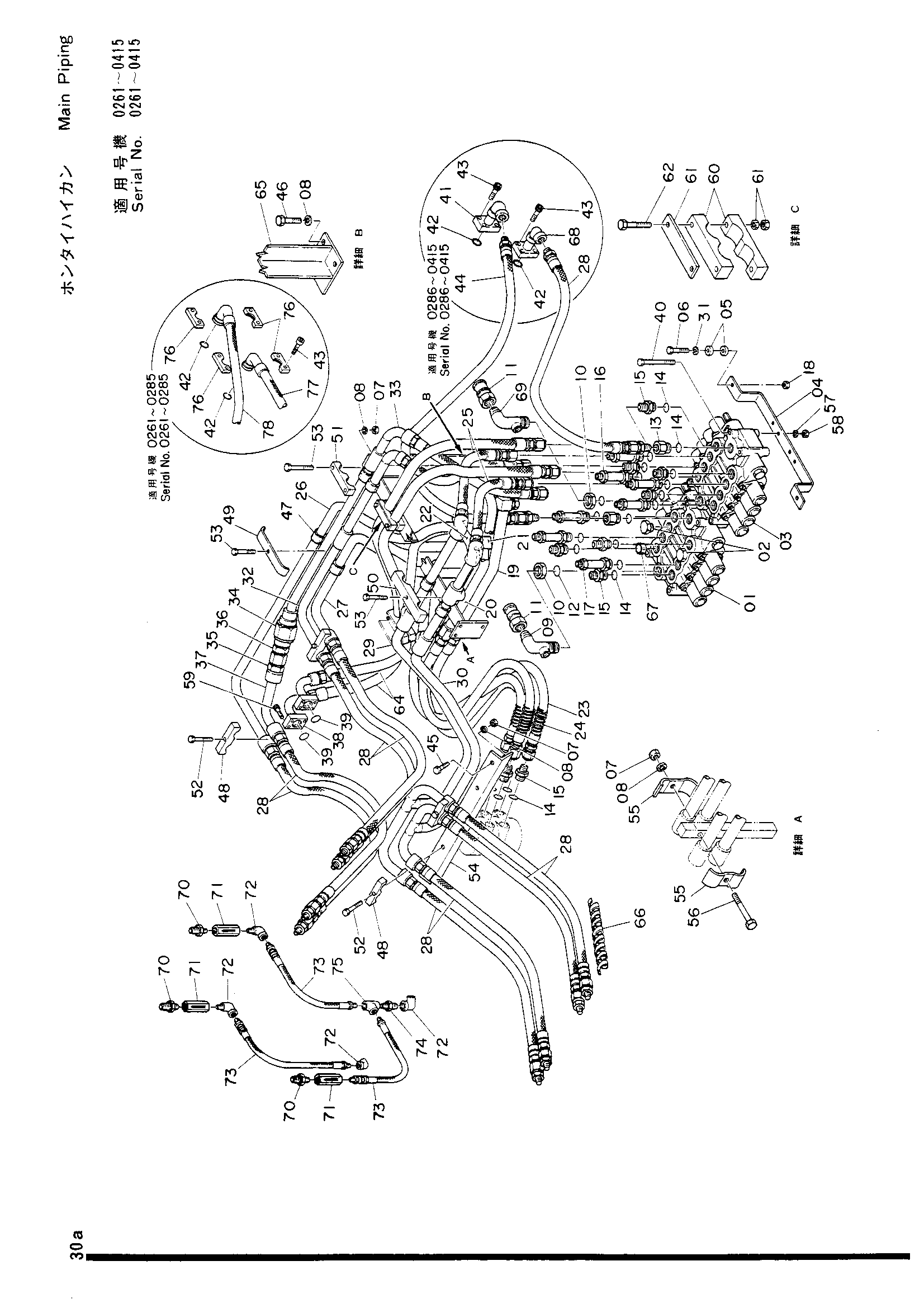

Заводская схема «Основные гидролинии» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4050140	Гидрораспределитель L	1
02	4032865	Пробка	2
03	4050141	Гидрораспределитель R	1
04	3502399	Опора	4
05	4512100	Амортизатор резиновый	16
06	M111256	Болт	8
07	M501210	Гайка	15
08	A590012 замена: A590912	Пружинная шайба	12
09	8005593	Соединение	1
10	451885	Гайка	2
11	451887	Соединение	2
12	956143	Уплотнительное кольцо	2
13	4506196	Адаптер	2
14	954489	Уплотнительное кольцо (UH04)	20
15	492519	Адаптер	10
16	3501679	Адаптер	4
17	316647	Адаптер	4
18	4513705	Гайка	8
19	8501904	Трубка TL	1
20	8501903	Трубка TL	1
21	8501906	Трубка TR	1
22	8501905	Трубка TR	1
23	998856	Шланг	4
24	451877	Защитный кожух	4
25	4507205	Шланг	8
26	8501908	Трубка BU	1
27	8501907	Трубка BU	1
28	4505743	Шланг	8
28	4505743	Шланг	9
29	7501459	Трубка	1
30	7003247	Трубка	1
31	A590116	Шайба	8
32	8005995	Трубка	1
33	8005996	Трубка	1
34	4039714	Клапан тхроттле	1
35	4506185	Адаптер	1
36	4506186	Адаптер	1
37	8501911	Трубка AR	1
38	8501912	Трубка S	2
39	A810030	Уплотнительное кольцо G30	2
40	M111203	Болт 12X140	8
41	8005364	Трубка	1
42	A810040	Уплотнительное кольцо G40	2
43	M341232	Болт с внутренним шестигранником	8
43	M341240	Болт с внутренним шестигранником	8
44	4045667	Резиновый шланг	1
45	M111232	Болт	2
46	M111222	Болт	5
47	4502647	Амортизатор	6
48	4507031	Хомут	4
49	4512105	Хомут	1
50	4034726	Хомут	1
51	4512104	Хомут	1
52	M111290	Болт	4
53	M111280	Болт	4
54	4512101	Опора	1
55	455887	Хомут трубки	2
56	493641	Болт	1
57	A590012 замена: A590912	Пружинная шайба	8
58	M501210	Гайка	8
59	M341036	Болт с внутренним шестигранником	8
60	497601	Хомут	4
61	497600	Пластина	2
62	M101080 замена: M111080	Болт	4
63	M501008	Гайка	8
64	965294	Шланг	2
65	8502082	Стойка	1
66	4505046	Защитный кожух	2
67	4038233	Клапан	1
68	8005363	Трубка	1
69	8005997	Соединение	1
70	94-1903	Адаптер 3/4-1/2	3
71	4047123	Обратный клапан	3
72	94-0632	Угловой штуцер S (100)	4
73	4050030	Шланг	3
74	94-1703	Адаптер (150)	1
75	94-0662	TEE S (100)	1
76	4512103	Разъёмный фланец	4
77	4512098	Шланг	1
78	4512099	Шланг	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
