Ходовой трубопроводы — HITACHI UH09

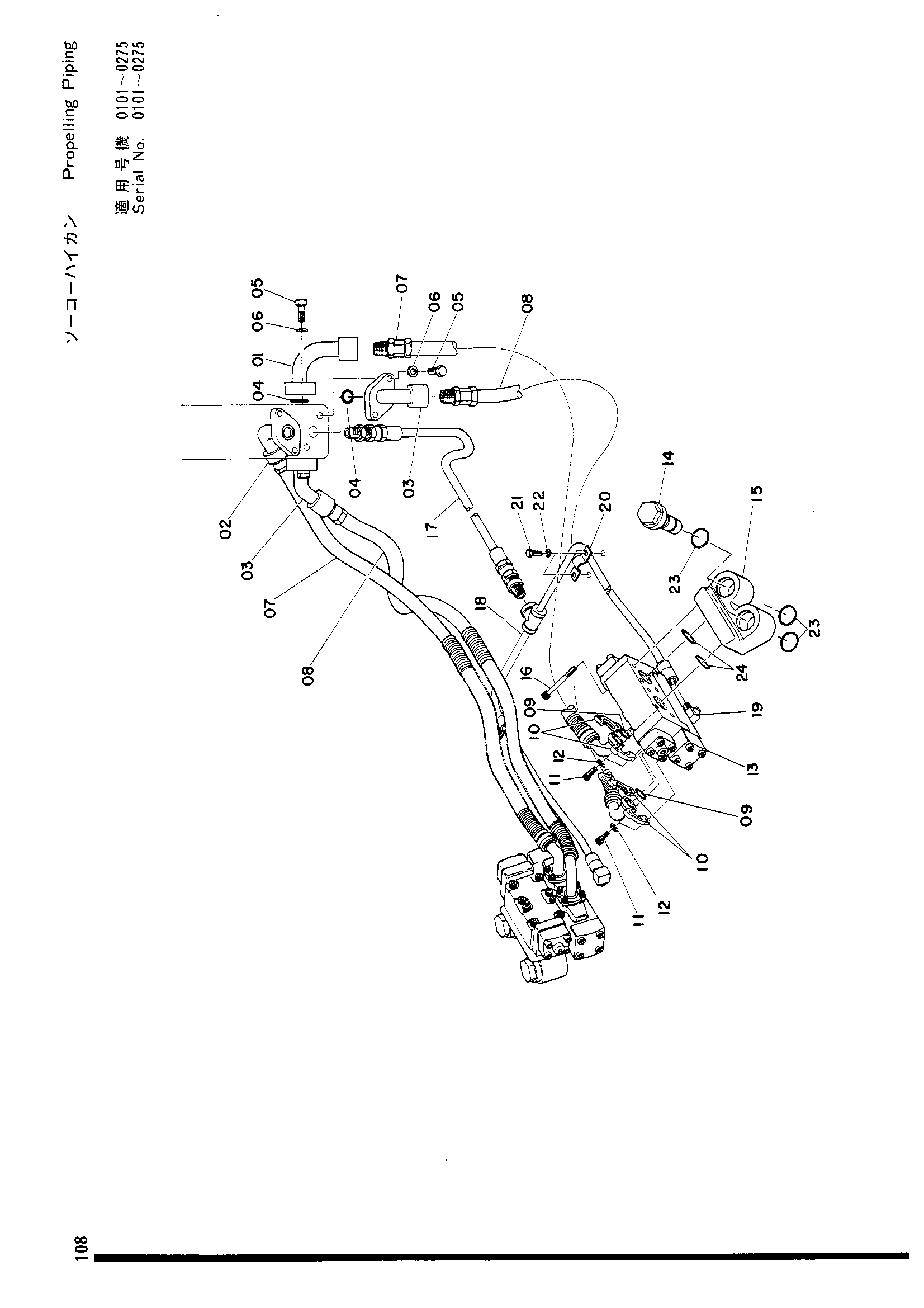

Заводская схема «Ходовой трубопроводы» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8500784 | Трубка A | 1 |
| 02 | 8500785 | Трубка B | 1 |
| 03 | 8004131 | Трубка D | 1 |
| 03 | 8004132 | Трубка C | 1 |
| 03 | 8500786 | Трубка C | 2 |
| 04 | A810025 | Уплотнительное кольцо G25 | 4 |
| 05 | 492860 | Болт U1/2 | 8 |
| 06 | J21384 | Шайба пружина W1/2 | 8 |
| 07 | 4510750 | Шланг | 2 |
| 08 | 4510751 | Шланг | 2 |
| 09 | 971489 | Уплотнительное кольцо | 4 |
| 10 | 986910 | Разъёмный фланец | 8 |
| 11 | M341028 | Болт с внутренним шестигранником | 16 |
| 12 | A590010 замена: A590910 | Пружинная шайба | 16 |
| 13 | 4506505 | Тормозной клапан | 2 |
| 14 | 4509556 | Разъём S | 4 |
| 15 | 2501098 | Блок | 2 |
| 16 | 4509555 | Болт с внутренним шестигранником | 16 |
| 17 | 4511294 | Шланг | 1 |
| 18 | 7501182 | Дренажный трубка | 1 |
| 19 | 4501817 | Угловой штуцер | 2 |
| 20 | 4510131 | Хомут | 2 |
| 21 | M101016 замена: M111016 | Болт | 4 |
| 22 | A590010 замена: A590910 | Пружинная шайба | 4 |
| 23 | A811040 | Уплотнительное кольцо | 8 |
| 24 | A810035 | Уплотнительное кольцо G35 | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
