Пилотные гидролинии детали — HITACHI UH09

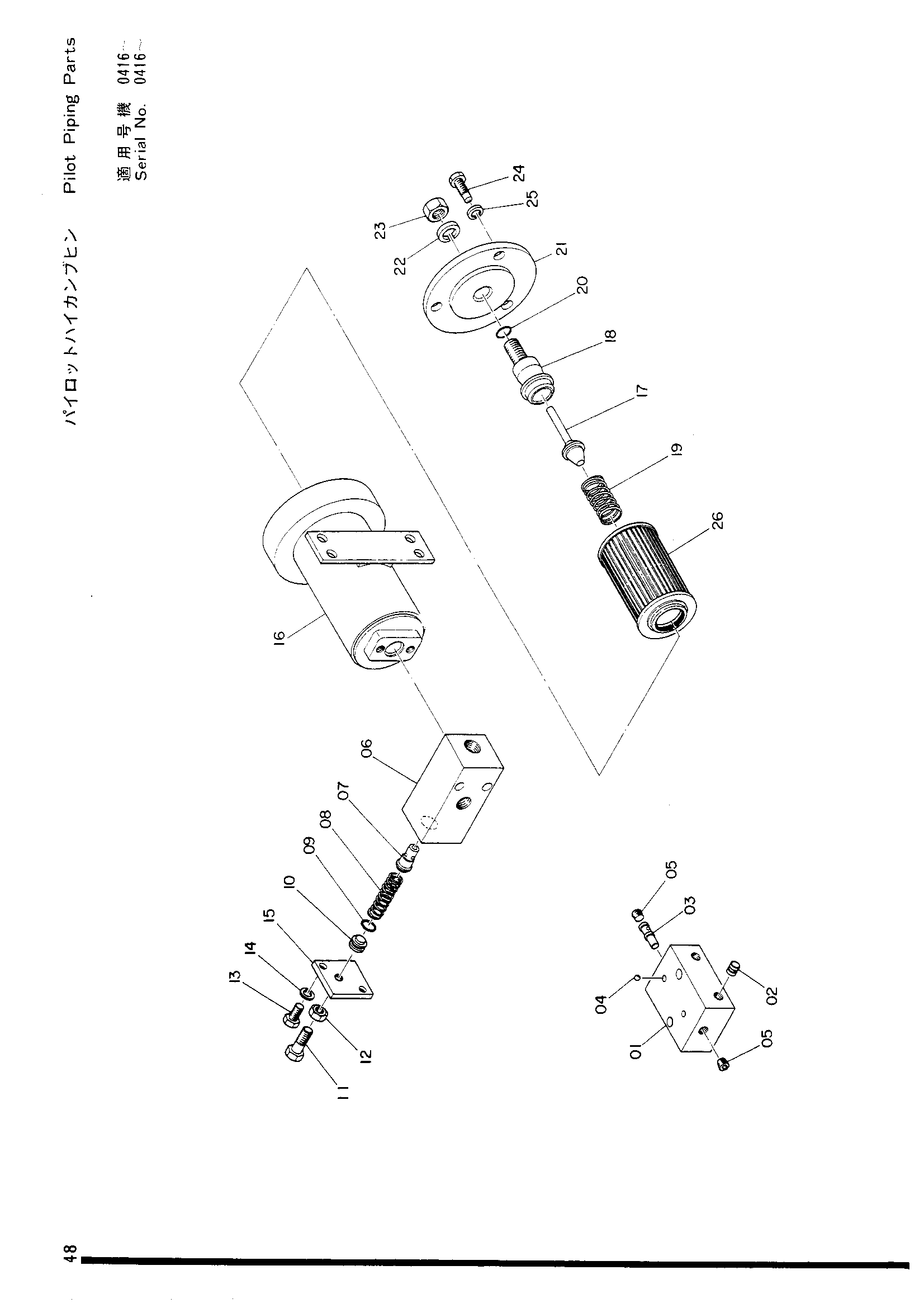

Заводская схема «Пилотные гидролинии детали» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4054396 | Клапан | 1 | |
| 01 | 3009301 | Корпус | 1 |
| 02 | 4040572 | Золотник | 2 |
| 03 | 4040573 | Золотник | 1 |
| 04 | 4009412 | Шарик | 2 |
| 05 | 4012541 | Пробка | 2 |
| 05 | 9402995 | Клапан релифе | 1 |
| 06 | 3502404 | Корпус | 1 |
| 07 | 4512183 | Поршень | 1 |
| 08 | 4512182 | Пружина | 1 |
| 09 | 962567 | Уплотнительное кольцо | 1 |
| 10 | 4512184 | Ограничитель | 1 |
| 11 | M111032 | Болт | 1 |
| 12 | M501006 | Гайка M10 | 1 |
| 13 | M210818 | Болт | 2 |
| 14 | A590908 | Пружинная шайба | 2 |
| 15 | 4512185 | Крышка | 1 |
| 15 | 9016150 | Масляный фильтр | 1 |
| 16 | 7003765 | Корпус | 1 |
| 17 | 438814 | Клапан | 1 |
| 18 | 4003844 | Сиденье клапан | 1 |
| 19 | 443466 | Пружина сжатия | 1 |
| 20 | 954493 | Уплотнительное кольцо | 1 |
| 21 | 4048421 | Крышка | 1 |
| 22 | A590918 | Пружинная шайба | 1 |
| 23 | M501815 | Гайка | 1 |
| 24 | M111225 | Болт | 3 |
| 25 | A590912 | Пружинная шайба | 3 |
| 26 | 3008679 | Фильтрующий элемент | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
