Гидроцилиндр рукояти (KO) — HITACHI UH09

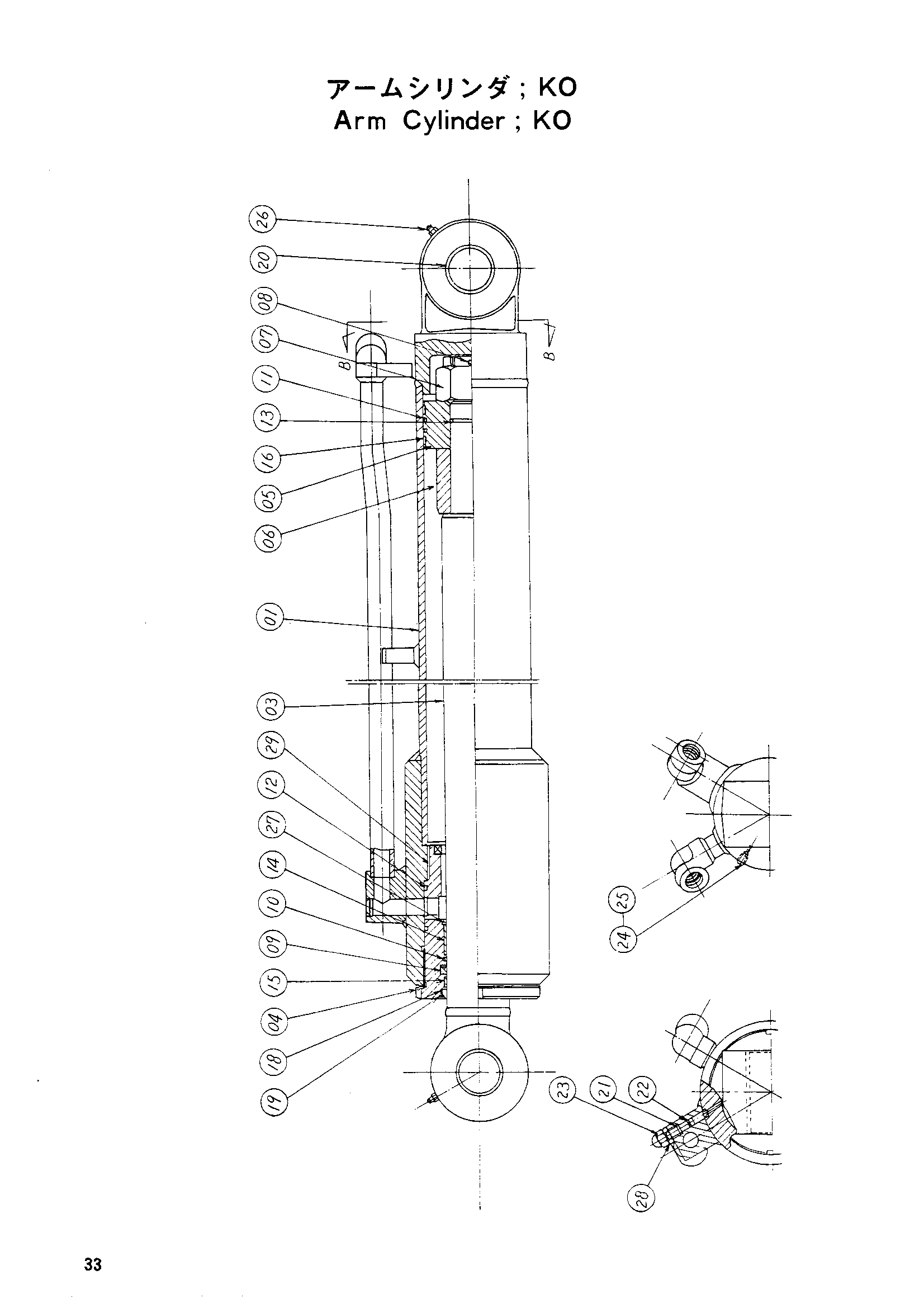

Заводская схема «Гидроцилиндр рукояти (KO)» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4505462 | Рукоять гидроцилиндр. KO | 1 | |
| 01 | 2501365 | Гидроцилиндр | 1 |
| 03 | 3501571 | Шток | 1 |
| 04 | 3501569 | Крышка шток | 1 |
| 05 | 4513627 | Поршень | 1 |
| 06 | 4513646 | Плунжер амортизатор | 1 |
| 07 | 4513653 | Кастле гайка | 1 |
| 08 | A761000 | Шплинт | 1 |
| 09 | 4513649 | Манжета | 1 |
| 10 | 4513642 | Кольцо рйудик | 1 |
| 11 | 4513641 | Кольцо | 2 |
| 12 | 966998 | Уплотнительное кольцо | 2 |
| 13 | A810060 | Уплотнительное кольцо G60 | 1 |
| 14 | 4513629 | Втулка | 1 |
| 15 | 4513625 | Кольцо | 1 |
| 16 | 4513632 | Кольцо | 2 |
| 18 | 4513651 | Пылезащитное уплотнение | 1 |
| 19 | 4513640 | Зажим | 1 |
| 20 | 4513623 | Втулка | 2 |
| 21 | 4513644 | Клапан амортизатор | 1 |
| 22 | 4506408 | Уплотнительное кольцо | 1 |
| 23 | 4513662 | Гайка | 1 |
| 24 | 4513395 | Блокировка болт | 2 |
| 25 | 4513394 | Шарик | 2 |
| 26 | J75481 | Штуцер | 2 |
| 27 | 4513631 | Кольцо | 1 |
| 28 | 4513663 | Гайка | 1 |
| 29 | 3501568 | Проставка амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
