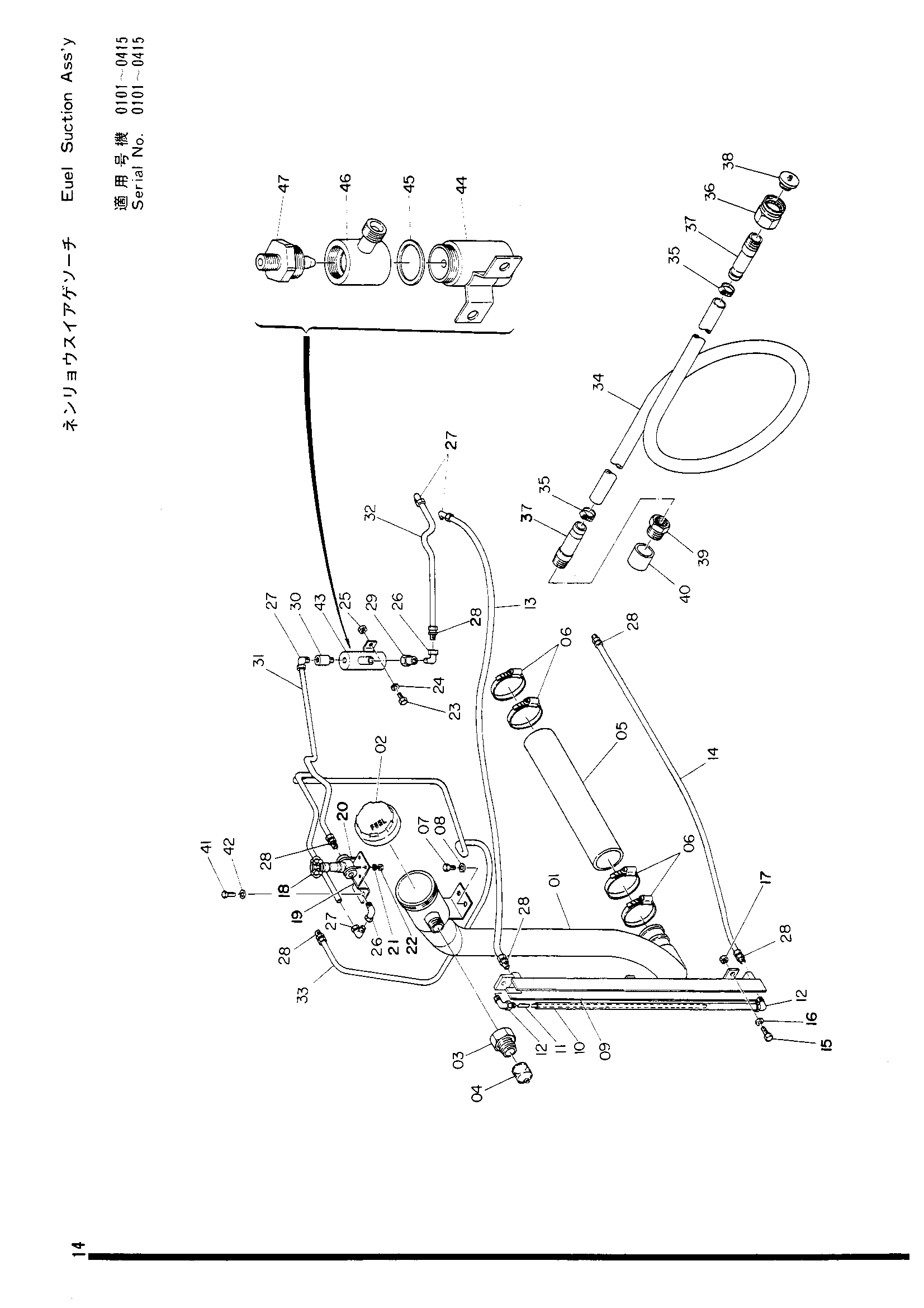

Топливный всасывание устройство — HITACHI UH09

Заводская схема «Топливный всасывание устройство» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	7501440	Трубка	1
02	3502384	Колпачок	1
03	4508612	Ниппель	1
04	4511527	Колпачок	1
05	4512005	Шланг	1
06	4504491	Хомут шланга	4
07	M111018	Болт	2
08	A590010 замена: A590910	Пружинная шайба	2
09	8005325	Крышка	1
09	8501887	Крышка	1
10	4512012	Трубка	1
11	4035109	Скале	1
11	4044392	Скале	1
11	4512003	Скале	1
12	4507085	Угловой штуцер	2
13	4511975	Трубка	1
14	4511976	Трубка	1
15	M101025 замена: M111025	Болт	3
16	A590010 замена: A590910	Пружинная шайба	3
17	M501008	Гайка	2
18	991679	Остановка клапан	1
19	4040524	Кронштейн	1
19	4512011	Кронштейн	1
20	435558	U-образный болт	2
21	A590005 замена: A590905	Пружинная шайба	4
22	M500504	Гайка	4
23	M200818	Болт	2
24	A590008 замена: A590908	Пружинная шайба	2
25	M500807	Гайка	2
26	94-0647	Угловой штуцер 3/8	2
27	4501785	Угловой штуцер	4
28	969198	Разъём	6
29	J708483	Переходник	1
30	J70083	Разъём PT3/8	1
31	4511976	Трубка	1
31	4512008	Трубка	1
32	4512009	Трубка (8)	1
33	4512010	Трубка	1
34	4035111	Шланг	1
34	4508609	Шланг	1
35	956130	Хомут	2
36	4508611	Быстросъёмное устройство	1
37	99445	Разъём	2
38	4511528	Колпачок	1
39	936035	Сетчатый фильтр	1
40	4507650	Страинер колпачок	1
41	M111020	Болт	2
42	A590010 замена: A590910	Пружинная шайба	2
43	9400575	Форсунка (5)	1
44	9800186	Держатель	1
45	4047202	Регулировочная шайба	3
46	952352	Держатель форсунка(B)	1
47	449370	Форсунка	1
