Плунжер насос — HITACHI UH09

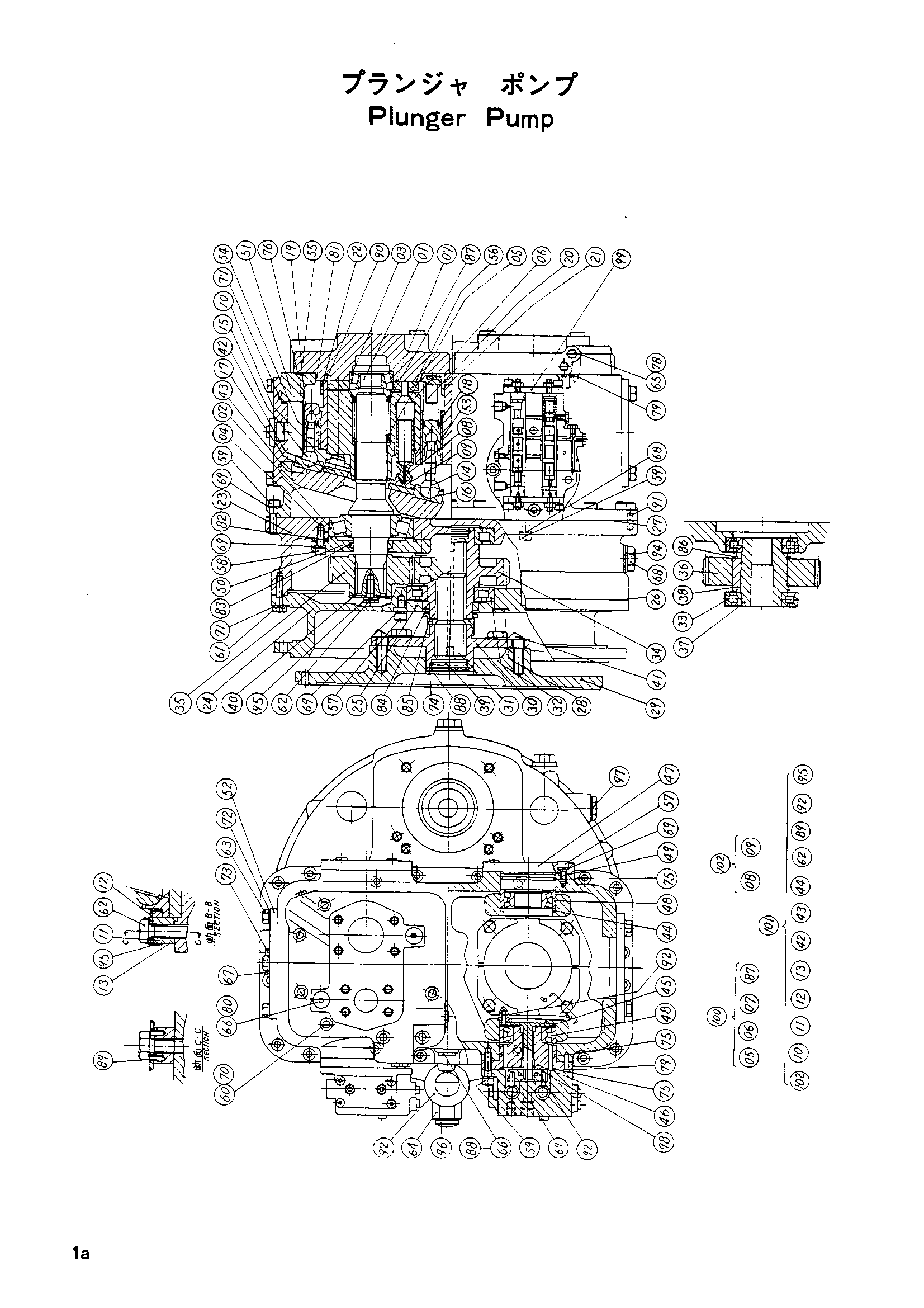

Заводская схема «Плунжер насос» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4505141	Насос плунжер	2
01	4514960	Вал	2
02	4514961	Роликовый подшипник	2
03	4514962	Роликовый подшипник	2
04	4514963	Линер	2
05	4040028	Пружина гидроцилиндр	1
06	4514965	Гидроцилиндр	1
07	4514966	Направляющая пружины	2
10	4514969	Пластина	1
11	4514970	Направляющая	4
12	4514971	Стопорная пластина	2
13	4514972	SIM	1
14	4514973	Поршень в сборе L	2
15	4514974	Поршень в сборе R	2
16	4514975	Втулка спхерикал(левый)	2
17	4514976	Втулка спхерикал(правый)	2
18	4514977	Пружина L	2
19	4514978	Пружина S	2
20	4514979	Ограничитель L	2
21	4514980	Втулка направляющая (левый)	2
22	4514981	Втулка направляющая (S)	2
23	4514982	Корпус шестерня	1
24	4040030	Корпус передний(K)	1
25	4514984	Крышка передний (I)	1
26	4514987	Манжета S1	1
27	4514988	Манжета S2	1
28	4514989	Манжета S3	1
29	4040031	Пластина	1
30	4514991	Муфта K	1
31	4514992	Вал	1
32	4514993	Роликовый подшипник	2
33	4040032	Роликовый подшипник	2
34	4040033	Шестерня 1	1
35	4040034	Шестерня 2	2
36	4040035	Шестерня 3	1
37	4040036	Вал	1
38	4040037	Шпонка	1
39	4514996	Ограничитель	2
40	4514997	Пластина	2
41	4040038	Стопорная шайба	4
42	4514998	Пластина башмак	1
43	4514999	Пластина	1
44	4040039	Проставка	1
45	4036329	Шток	2
46	4515001	Аккелератор 2	2
47	4515002	Аккелератор 1	2
48	4036328	Подшипник. спхерикал	4
49	4515004	Линер	2
50	4515005	Крышка	2
51	4515006	Корпус насос	1
52	4515007	Крышка блинд	2
53	4515008	Втулка гидроцилиндр(левый)	2
54	4515009	Втулка гидроцилиндр(S)	2
55	4515011	Крышка клапан(K)	2
56	4515012	Пластина клапан(K)	2
57	4515013	Болт с внутренним шестигранником	12
58	4515014	Болт с внутренним шестигранником	12
59	4515015	Болт с внутренним шестигранником	35
60	4040040	Болт с внутренним шестигранником	18
61	4040041	Болт	12
62	4515017	Болт	5
63	4515018	Болт	8
64	4515051	Штуцер	1
65	4515019	Пробка	8
66	4515020	Пробка	6
67	4515021	Пробка	1
68	4515022	Пробка	5
69	4515023	Пружинная шайба	59
70	4515024	Пружинная шайба	18
71	4040042	Пружинная шайба	12
72	4515025	Пружинная шайба	8
73	4515026	Уплотнительное кольцо	1
74	4515027	Уплотнительное кольцо	2
75	4515028	Уплотнительное кольцо	6
76	4515029	Уплотнительное кольцо	4
77	4515030	Уплотнительное кольцо	2
78	4515031	Уплотнительное кольцо (200)	8
79	4515032	Уплотнительное кольцо (150)	12
80	4515033	Уплотнительное кольцо (160)	6
81	4515034	Уплотнительное кольцо (16)	2
82	4515035	Уплотнительное кольцо	2
83	4515036	Масляное уплотнение	2
84	4515037	Масляное уплотнение	1
85	4515038	Кольцо	1
86	4040043	Кольцо фиксатор	1
87	4515039	Кольцо фиксатор	1
88	4515040	Кольцо фиксатор	2
89	4515041	Пружинный штифт	8
90	4515042	Палец	2
91	4515043	Палец	3
92	4515044	Палец	1
93	4515045	Болт проушина	1
94	4515046	Манжета	6
95	4515047	Шайба	5
96	4515048	Воздушный клапан	1
97	4515049	Указатель масляный	1
98	4515050	Втулка	2
99	4040027	Регулятор	2
100	4038127	Гидроцилиндр	2
101	4038124	Пластина свасх	2
102	4038126	Поршень	9

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
