Центральный коллектор — HITACHI UH09

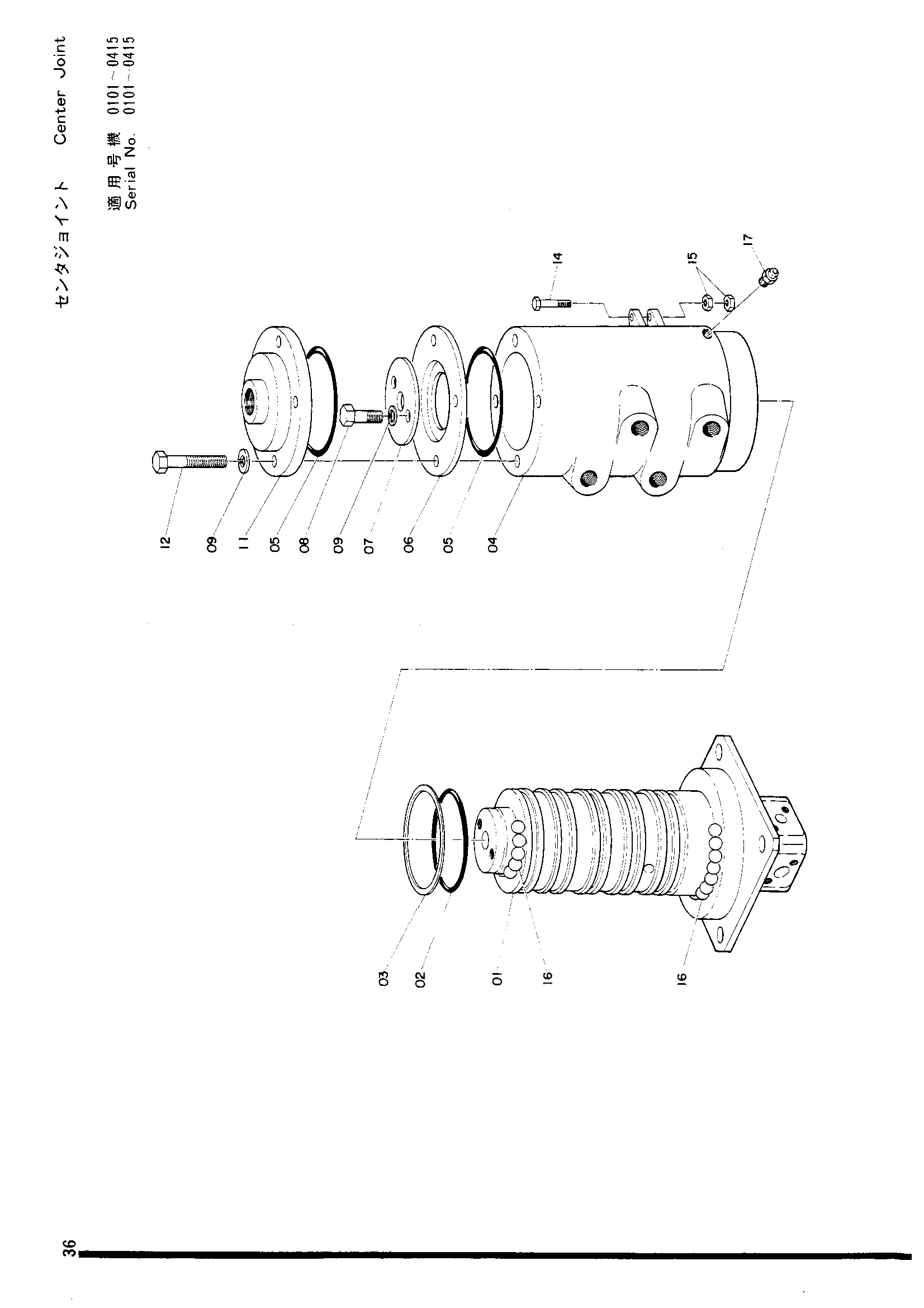

Заводская схема «Центральный коллектор» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 973624 | Центральный коллектор в сборе | 1 | |
| 01 | 64327 | Шпиндель | 1 |
| 02 | 954488 | Уплотнительное кольцо | 5 |
| 03 | 452534 | Опорное кольцо | 8 |
| 04 | 111806 | Корпус | 1 |
| 05 | A810105 | Уплотнительное кольцо G105 | 2 |
| 06 | 434513 | Крышка A | 1 |
| 07 | 434512 | Стопорная пластина | 1 |
| 08 | 492848 | Болт | 2 |
| 09 | J21383 | Шайба пружина W3/8 | 6 |
| 11 | 492718 | Крышка B | 1 |
| 12 | 492783 | Болт | 4 |
| 14 | 492784 | Болт | 1 |
| 15 | 494806 | Гайка | 2 |
| 16 | 972658 | Шарик | 38 |
| 17 | J75581 | Штуцер PT1/8 | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
