Воздушный трубопроводы — HITACHI UH09

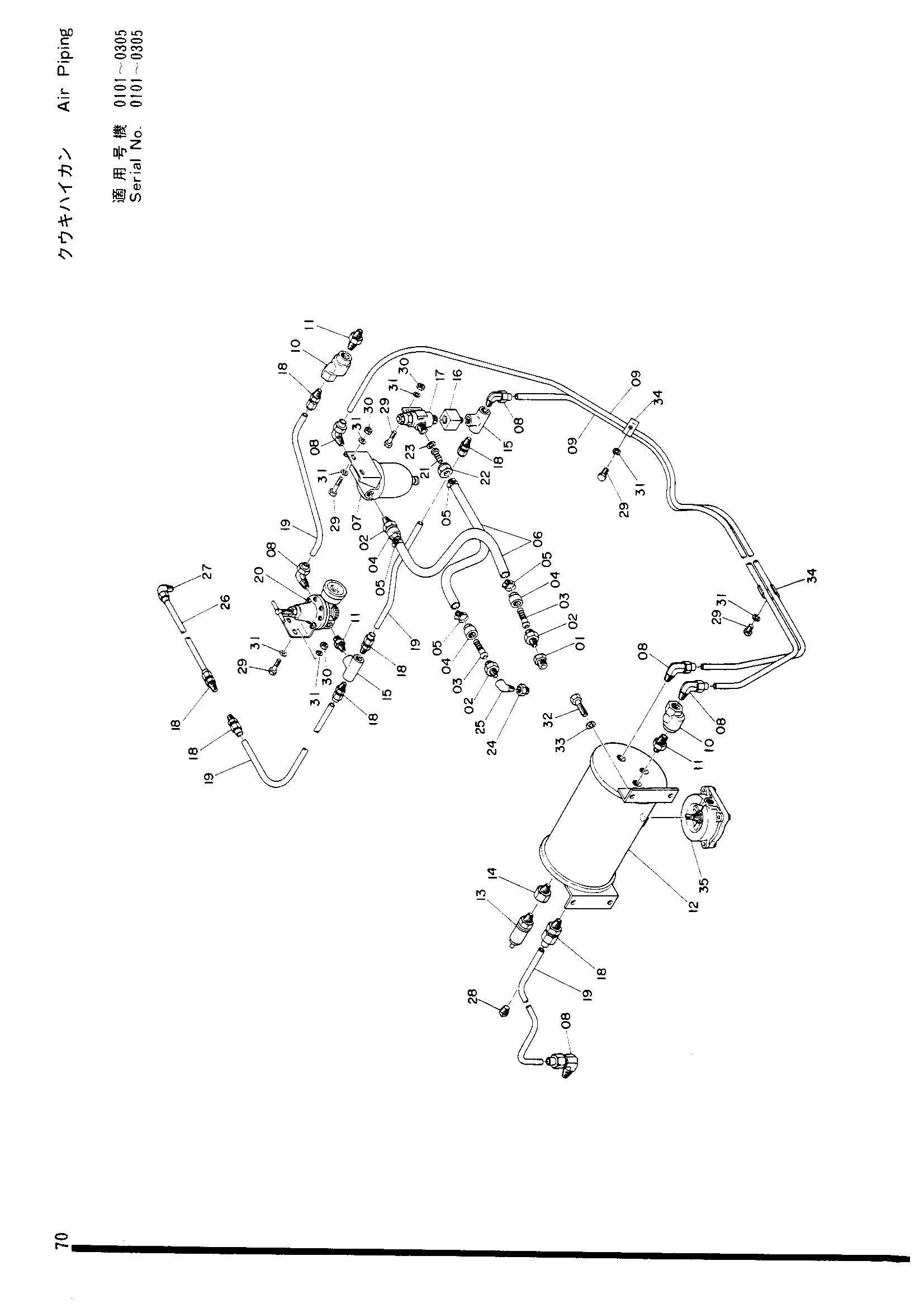

Заводская схема «Воздушный трубопроводы» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J728483 | Адаптер | 1 |
| 02 | 427499 | Адаптер | 3 |
| 03 | 49898 | Втулка | 3 |
| 04 | 45898 | Унион | 3 |
| 05 | 4507228 | Хомут | 4 |
| 06 | 4511974 | Резиновый шланг | 2 |
| 07 | 4510787 | Фильтр воздушный (13) | 1 |
| 08 | 4501785 | Угловой штуцер | 6 |
| 09 | 4511975 | Трубка | 2 |
| 10 | 986953 | Обратный клапан (17) | 2 |
| 11 | J70783 | Адаптер | 3 |
| 12 | 8501883 | Бак воздушный | 1 |
| 13 | 986952 | Клапан защитный (13) | 1 |
| 14 | J728382 | Адаптер | 1 |
| 15 | J70483 | TEE PT3/8 | 2 |
| 16 | 499820 | Адаптер | 1 |
| 17 | 986963 | Регулятор (9) | 1 |
| 18 | 969198 | Адаптер | 5 |
| 19 | 4511976 | Трубка | 3 |
| 20 | 3500765 | Регулятор | 1 |
| 21 | 984225 | Манжета | 1 |
| 22 | 971303 | Гайка втулка | 1 |
| 23 | 487027 | Втулка | 1 |
| 24 | 4505826 | Адаптер | 1 |
| 25 | 94-0647 | Угловой штуцер S 3/8 | 1 |
| 26 | 4511977 | Трубка (4) | 1 |
| 27 | 4014488 | Разъём | 3 |
| 28 | J75283 | Пробка масляный PT3/8 | 1 |
| 29 | M200622 | Болт | 8 |
| 30 | M500605 | Гайка | 6 |
| 31 | A590006 замена: A590906 | Пружинная шайба | 8 |
| 32 | M111022 | Болт | 4 |
| 33 | A590010 замена: A590910 | Пружинная шайба | 4 |
| 34 | 4504275 | Хомут | 2 |
| 35 | 969205 | Дренажный клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
