Воздушный трубопроводы — HITACHI UH09

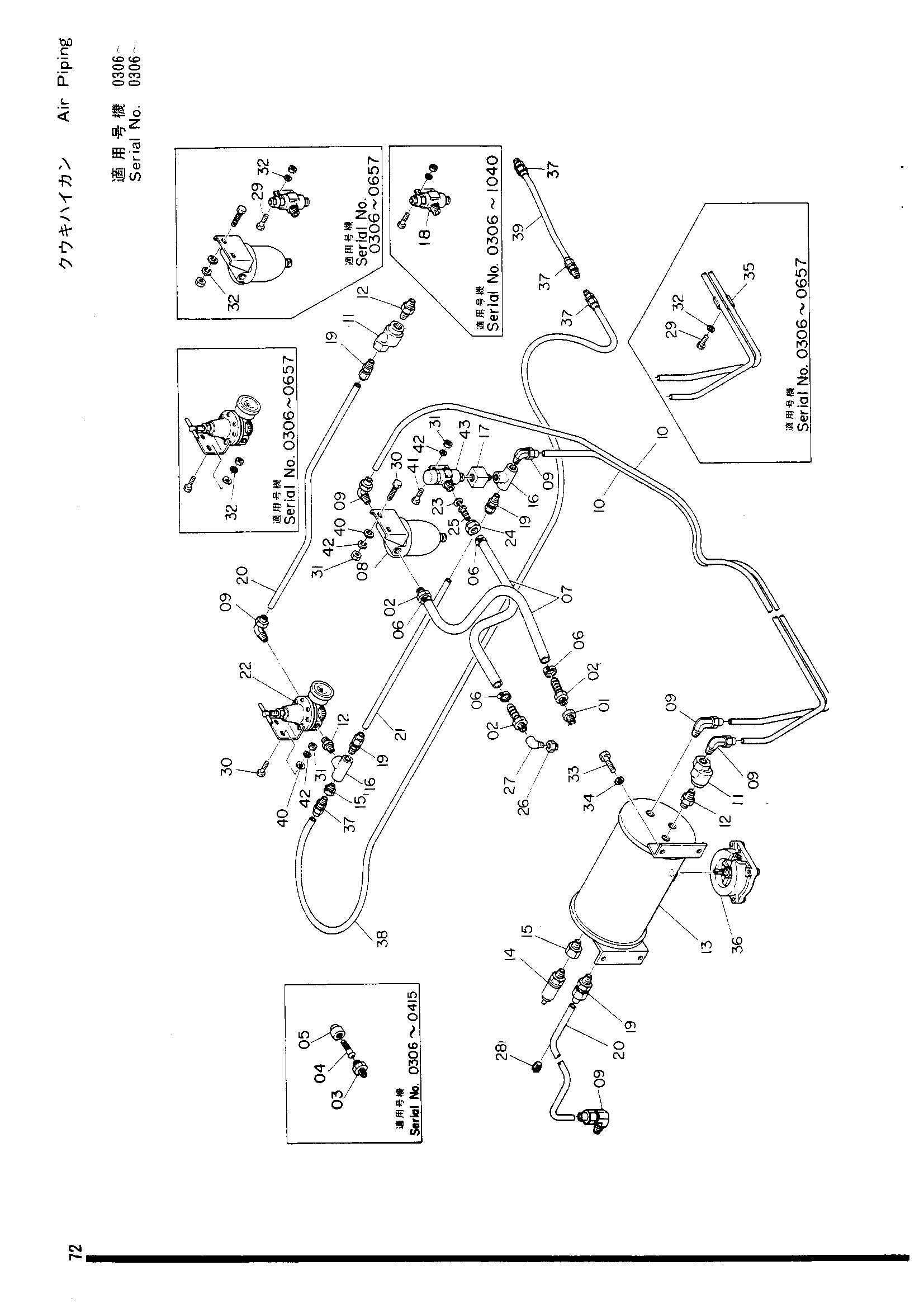

Заводская схема «Воздушный трубопроводы» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J728483	Переходник	1
02	49960 замена: 427499	Втулка	3
02	49960 замена: 45898	Втулка	3
02	49960 замена: 49898	Втулка	3
03	427499	Адаптер	3
04	49898	Втулка	3
05	45898	Гайка унион	3
06	4507228	Хомут	4
06	4514700	Хомут шланг (T)	4
07	4053960	Шланг	2
07	4081378	Резиновый шланг	2
07	4511974	Шланг	2
08	4082701	Фильтр воздушный	1
08	4510787	Фильтр воздушный (13)	1
09	4501785	Угловой штуцер	6
10	4511975	Трубка	2
11	986953	Обратный клапан (17)	2
12	J70783	Адаптер	3
13	8501883	Бак воздушный	1
14	986952	Клапан защитный	1
15	J728382	Переходник	1
15	J728382	Переходник	2
16	J70483	TEE PT3/8	2
17	499820	Адаптер	1
18	986963	Регулятор	1
19	969198	Разъём	4
20	4511976	Трубка	2
20	4511976	Трубка	3
21	4512008	Трубка	1
22	3500765	Регулятор	1
23	984225	Манжета	1
24	971303	Гайка втулка	1
25	487027	Втулка	1
26	4505826	Адаптер	1
27	94-0631	Угловой штуцер	1
27	94-0647 замена: 94-0631	Угловой штуцер S 3/8	1
28	J75283	Пробка масляный PT3/8	1
29	M200622	Болт	3
29	M200622	Болт	7
30	M200620	Болт 6X20	4
31	M500605	Гайка	6
32	A590006 замена: A590906	Пружинная шайба	8
32	A590906	Пружинная шайба	7
33	M111022	Болт	4
34	A590010 замена: A590910	Пружинная шайба	4
34	A590910	Пружинная шайба	4
35	4504275	Хомут	1
36	969205	Дренажный клапан	1
37	992313	Разъём	4
38	4049403	Трубка	1
39	4049402	Трубка	1
40	A590106	Пружинная шайба	4
41	M200622	Болт	2
42	A590906	Пружинная шайба	6
43	4092238	Регулятор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
