Гидроцилиндр стрелы (левый)(KO) — HITACHI UH09

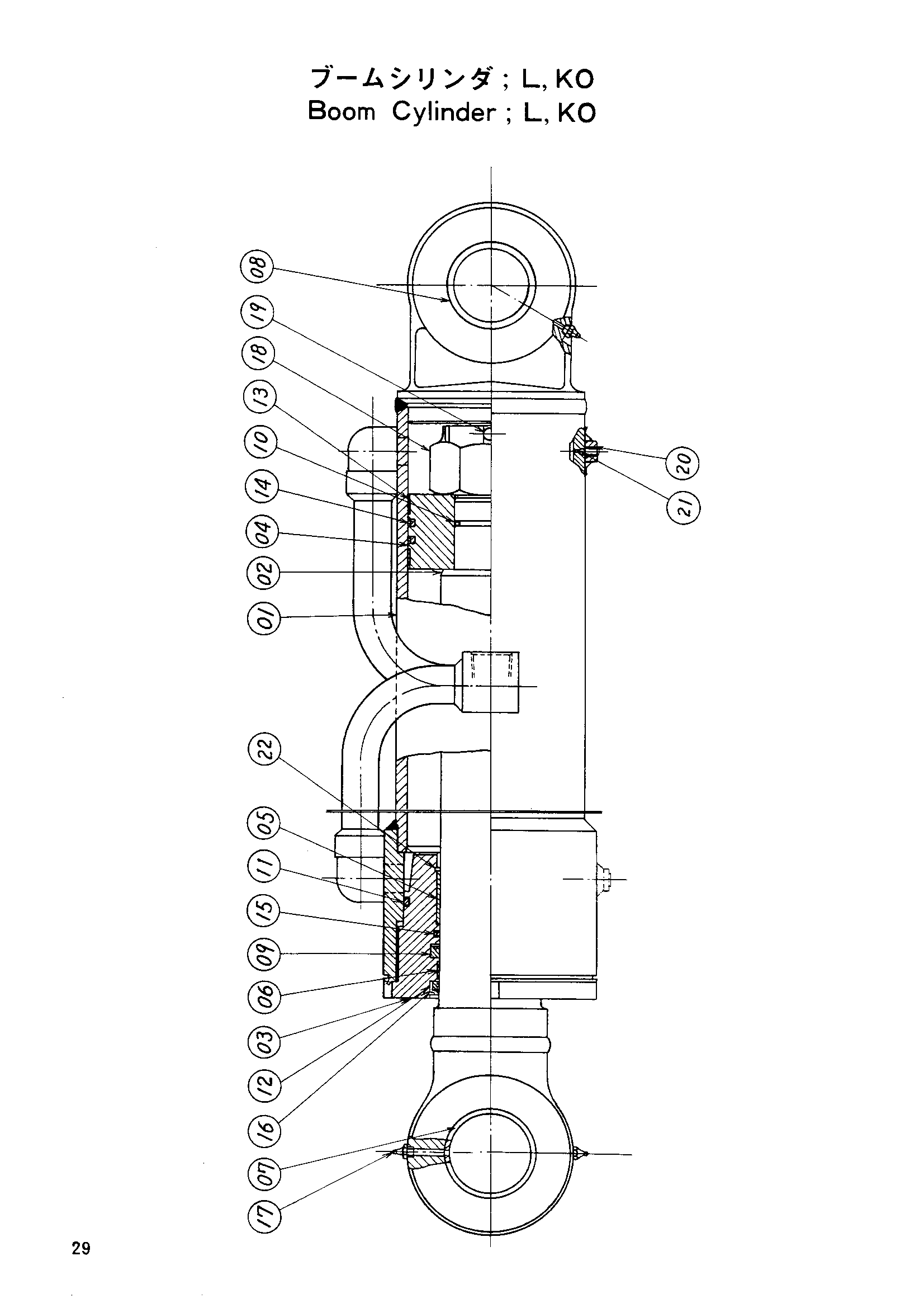

Заводская схема «Гидроцилиндр стрелы (левый)(KO)» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4505461 | Стрела гидроцилиндр. L, KO | 1 | |
| 01 | 2501362 | Гидроцилиндр | 1 |
| 02 | 3501566 | Поршень шток | 1 |
| 03 | 3501667 | Шток крышка | 1 |
| 04 | 4513627 | Поршень | 1 |
| 05 | 4513630 | Втулка | 1 |
| 06 | 4513626 | Кольцо | 1 |
| 07 | 4513621 | Втулка | 1 |
| 08 | 4513622 | Втулка | 1 |
| 09 | 4513650 | Манжета | 1 |
| 10 | A810060 | Уплотнительное кольцо G60 | 1 |
| 11 | 966998 | Уплотнительное кольцо 1A-P145 | 1 |
| 12 | 4513652 | Пылезащитное уплотнение | 1 |
| 13 | 4513632 | Кольцо | 2 |
| 14 | 4513641 | Кольцо | 2 |
| 15 | 4513643 | Рйудик кольцо | 1 |
| 16 | 4513639 | Крип | 1 |
| 17 | J75481 | Штуцер | 3 |
| 18 | 4513653 | Кастле гайка | 1 |
| 19 | A761000 | Шплинт | 1 |
| 20 | 4513395 | Блокировка болт | 2 |
| 21 | 4513394 | Шарик | 2 |
| 22 | 4513628 | Кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
