Отопитель — HITACHI UH09

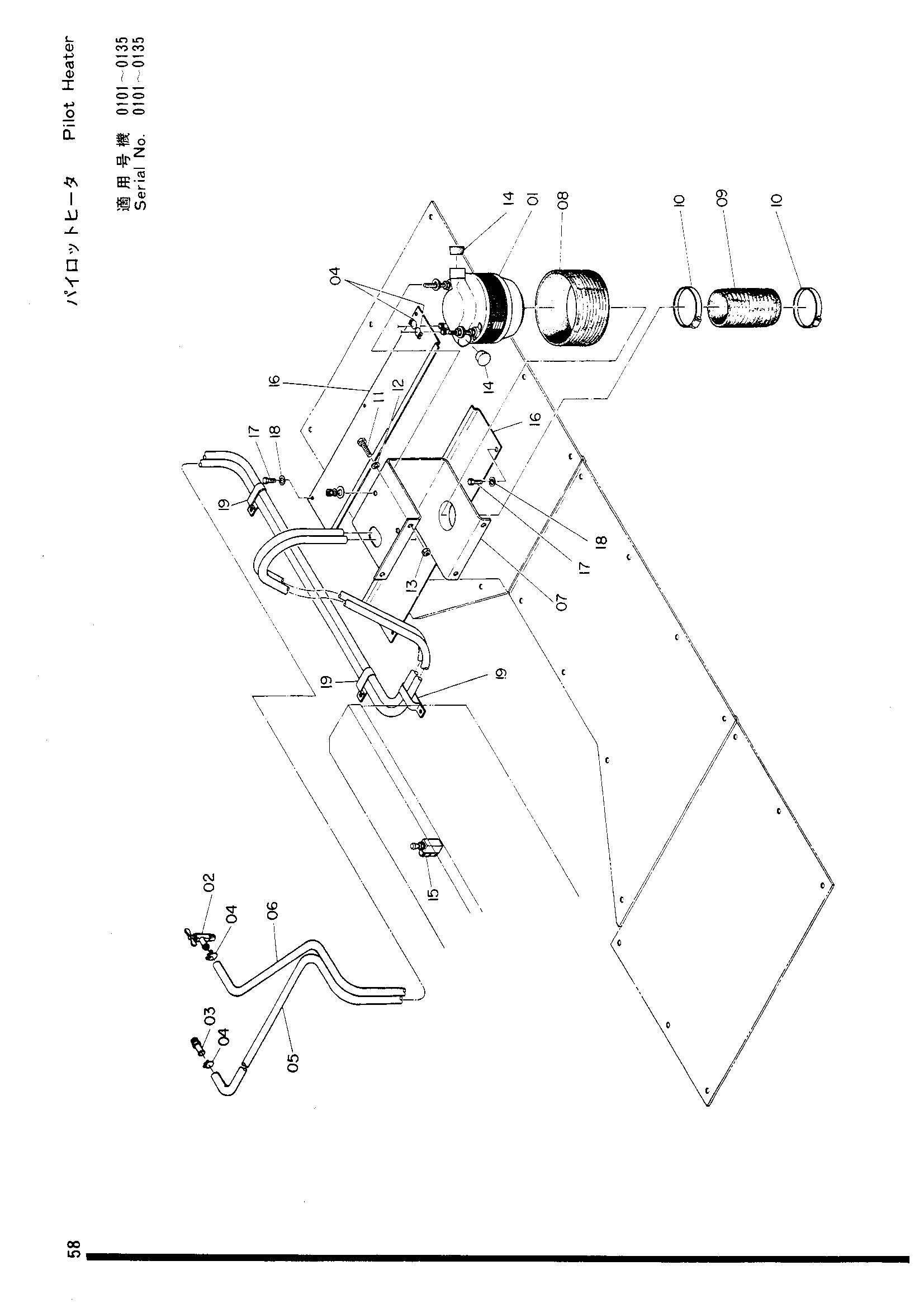

Заводская схема «Отопитель» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4505168 | Машина отопитель | 1 |
| 02 | 4512542 | Кран | 1 |
| 03 | 4512541 | Разъём | 1 |
| 04 | 487038 | Провод хомут | 4 |
| 05 | 4512540 | Резиновый шланг | 1 |
| 06 | 4512539 | Резиновый шланг | 1 |
| 07 | 8501996 | Кронштейн | 1 |
| 08 | 4512544 | Воздуховод | 1 |
| 09 | 3502444 | Воздуховод | 1 |
| 10 | 4503469 | Хомут шланга | 2 |
| 11 | M101025 замена: M111025 | Болт 10X25 | 4 |
| 12 | A590010 замена: A590910 | Пружинная шайба | 4 |
| 13 | M501008 | Гайка | 4 |
| 14 | 4512543 | Пробка | 2 |
| 15 | 4505169 | Отопитель выключатель | 1 |
| 16 | 8501997 | Крышка | 2 |
| 17 | M200616 | Болт | 6 |
| 18 | A590006 замена: A590906 | Пружинная шайба | 6 |
| 19 | 4504276 | Хомут | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
