Электрооборудование — HITACHI UH09

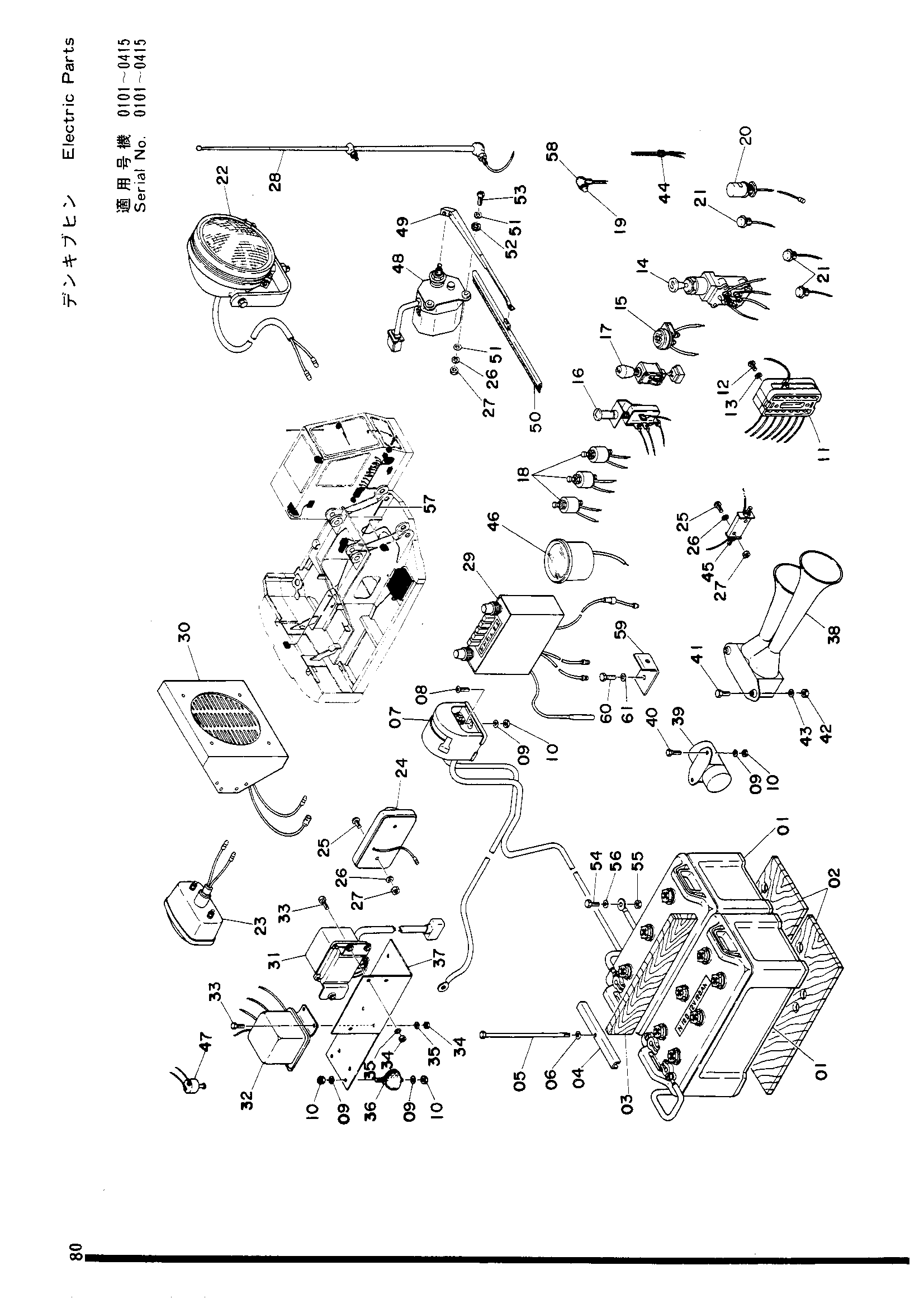

Заводская схема «Электрооборудование» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	215903	Аккумулятор	2
01	4041908	Аккумулятор	2
02	437254	Воод (UH04)	2
03	445216	Проставка (UH04)	1
04	445214	Хомут	2
05	486998	Болт	2
06	A590010 замена: A590910	Пружинная шайба	2
07	D910644	Аккумулятор выключатель	1
08	M470825	Винт	2
09	A590008 замена: A590908	Пружинная шайба	12
10	M500807	Гайка	12
11	3000399	Короб предохранитель (UH04)	1
12	M430613	Винт	2
13	A590006	Пружинная шайба	2
14	D910647	Выключатель стартер	1
15	D911160	Отопитель сигнал	1
16	445092	Лигхтинг выключатель	1
17	4009556	Стеклоочиститель выключатель	1
18	445198	Выключатель	3
19	487086	Звуковой сигнал выключатель (T)	1
20	4512042	Фонарь (UH04)	1
21	D910776	Фонарь пилотный	3
22	214771	Фара	2
23	315431	Фонарь таил	1
24	973204	Плафон кабины	1
25	M430513	Винт	4
26	A590005 замена: A590905	Пружинная шайба	8
27	M500504	Гайка	4
27	M500504	Гайка	6
28	4505035	Шток	1
29	4043976	Радио	1
29	4505036	Радио	1
30	4505037	Динамик	1
31	4512169	Регулятор	1
32	4512170	Реле защитный	1
33	M200616	Болт	7
34	M500605	Гайка	7
35	A590006 замена: A590906	Пружинная шайба	7
36	448291	Амортизатор	4
37	3502426	Кронштейн	1
38	4507465	Звуковой сигнал воздушный	1
38	4508893	Звуковой сигнал воздушный	1
39	4507466	Магнетик клапан	1
39	4508894	Магнетик клапан	1
40	M200814	Болт	2
40	M200822	Болт	2
41	M201016	Болт 10X16	2
41	M211028	Болт	2
42	M501008	Гайка	2
42	M561008 замена: A590910	Гайка	2
43	A590010	Пружинная шайба	2
44	445100	Резиновая втулка	2
45	4504757	Баластметер	1
46	4504225	Измеритель хоур	1
47	4012516	Выключатель давление	1
48	4050475	Гидромотор стеклоочиститель	1
48	4507568	Гидромотор стеклоочиститель	1
49	4050477	Рукоять стеклоочиститель	1
49	4511186	Рукоять стеклоочиститель	1
50	4511185	Отвал стеклоочиститель	1
51	A590105	Шайба	2
51	A590105	Шайба	4
52	4006187	Резиновый шайба	2
53	M430510 замена: M111032	Винт	2
53	M430525	Винт	2
54	M101032	Болт	1
55	M501008 замена: A590910	Гайка	1
56	A590010	Пружинная шайба	1
57	4511987	Жгут проводов	1
58	4511880	Колпачок	1
59	4051158	Кронштейн	1
60	M111014	Болт	2
61	A590910	Пружинная шайба	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
