Трубопроводы системы смазки — HITACHI UH09

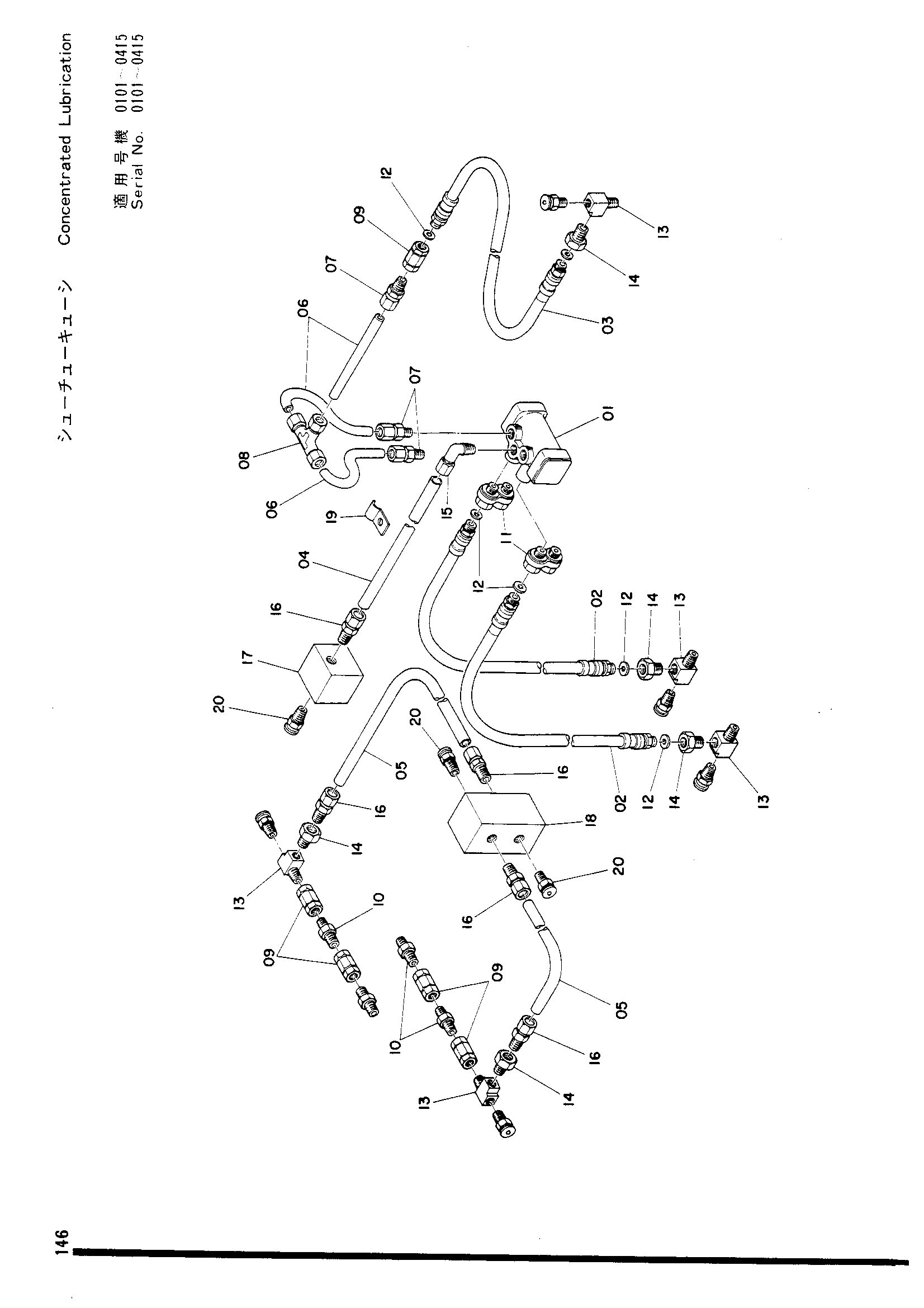

Заводская схема «Трубопроводы системы смазки» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4514655 | Клапан | 1 |
| 02 | 4514656 | Резиновый шланг | 2 |
| 03 | 4514657 | Резиновый шланг | 1 |
| 04 | 4514647 | Трубка | 1 |
| 05 | 4514646 | Трубка | 2 |
| 06 | 4514650 | Трубка | 3 |
| 07 | 4514651 | Разъём | 3 |
| 08 | 4514652 | Тройник | 1 |
| 09 | 4514642 | Унион | 5 |
| 10 | 4514660 | Ниппель | 4 |
| 11 | 4514653 | Разъём | 2 |
| 12 | 4514654 | Манжета | 6 |
| 13 | 4514659 | Разъём | 5 |
| 14 | 4514658 | Разъём | 5 |
| 15 | 4514649 | Разъём | 1 |
| 16 | 4514648 | Разъём | 5 |
| 17 | 4514643 | Блок | 1 |
| 18 | 4514644 | Блок | 1 |
| 19 | 4514645 | Хомут | 10 |
| 20 | J75481 | Штуцер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
