Основные гидролинии — HITACHI UH09

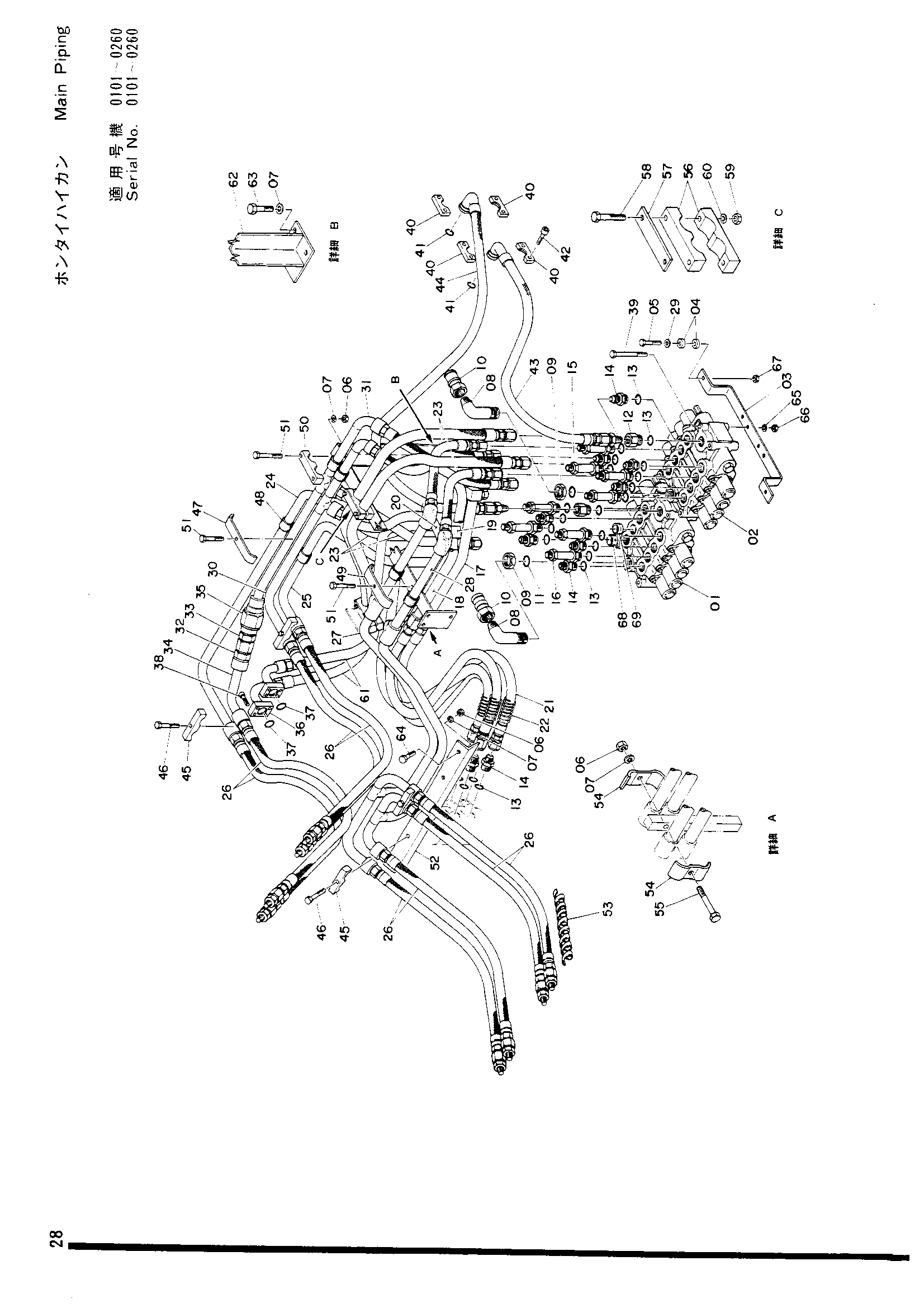

Заводская схема «Основные гидролинии» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4043773 | Гидрораспределитель(правый) | 1 |
| 01 | 4505638 | Гидрораспределитель(правый) | 1 |
| 02 | 4505639 | Гидрораспределитель(левый) | 1 |
| 03 | 3502399 | Опора | 4 |
| 04 | 4512100 | Резиновая прокладка | 16 |
| 05 | M111256 | Болт | 8 |
| 06 | M501210 | Гайка | 15 |
| 07 | A590012 замена: A590912 | Пружинная шайба | 12 |
| 08 | 9800009 | Угловой штуцер | 2 |
| 09 | 451885 | Гайка | 2 |
| 10 | 451887 | Соединение | 2 |
| 11 | 956143 | Уплотнительное кольцо | 2 |
| 12 | 4506196 | Адаптер | 2 |
| 13 | 954489 | Уплотнительное кольцо (UH04) | 20 |
| 14 | 492519 | Адаптер | 10 |
| 15 | 3501679 | Адаптер | 4 |
| 16 | 316647 | Адаптер | 4 |
| 17 | 8501904 | Трубка TL | 1 |
| 18 | 8501903 | Трубка TL | 1 |
| 19 | 8501906 | Трубка TR | 1 |
| 20 | 8501905 | Трубка TR | 1 |
| 21 | 998856 | Шланг | 8 |
| 22 | 451877 | Защитный кожух | 4 |
| 23 | 4507205 | Шланг | 10 |
| 24 | 8501908 | Трубка BU | 1 |
| 25 | 8501907 | Трубка BU | 1 |
| 26 | 4505743 | Шланг | 8 |
| 27 | 7501459 | Трубка BO | 1 |
| 28 | 7501458 | Трубка BO | 1 |
| 29 | A590116 | Шайба | 8 |
| 30 | 8501909 | Трубка AR | 1 |
| 31 | 8501910 | Трубка AR | 1 |
| 32 | 4506185 | Адаптер | 1 |
| 33 | 4506186 | Адаптер | 1 |
| 34 | 8501911 | Трубка AR | 1 |
| 35 | 4512027 | Тхроттле клапан | 1 |
| 36 | 8501912 | Трубка S | 2 |
| 37 | A810030 | Уплотнительное кольцо G30 | 2 |
| 38 | M341036 | Болт с внутренним шестигранником | 8 |
| 39 | M111203 | Болт 12X140 | 8 |
| 40 | 4512103 | Разъёмный фланец | 4 |
| 41 | 4508805 | Уплотнительное кольцо | 2 |
| 42 | M341232 | Болт с внутренним шестигранником | 8 |
| 43 | 4512098 | Шланг | 1 |
| 44 | 4512099 | Шланг | 1 |
| 45 | 4507031 | Хомут | 4 |
| 46 | M111290 | Болт | 4 |
| 47 | 4512105 | Хомут | 1 |
| 48 | 4502647 | Кольцо амортизатор | 6 |
| 49 | 4034726 | Хомут | 1 |
| 49 | 4512106 | Хомут | 1 |
| 50 | 4512104 | Хомут | 4 |
| 51 | M111280 | Болт | 4 |
| 52 | 4512101 | Опора | 1 |
| 53 | 4505046 | Защитный кожух | 2 |
| 54 | 455887 | Хомут трубки | 2 |
| 55 | 493641 | Болт | 1 |
| 56 | 497601 | Хомут | 4 |
| 57 | 497600 | Пластина | 2 |
| 58 | M101080 замена: M111080 | Болт | 4 |
| 59 | M501008 | Гайка | 4 |
| 60 | A590010 замена: A590910 | Пружинная шайба | 12 |
| 61 | 965294 | Шланг | 2 |
| 62 | 8502082 | Стойка | 1 |
| 63 | M111222 | Болт | 5 |
| 64 | M111232 | Болт | 2 |
| 65 | A590012 замена: A590912 | Пружинная шайба | 8 |
| 66 | M501210 | Гайка | 8 |
| 67 | 4513705 | Гайка | 8 |
| 68 | 4038233 | Клапан | 1 |
| 69 | 4038230 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
