Пилотные гидролинии (1) — HITACHI UH09

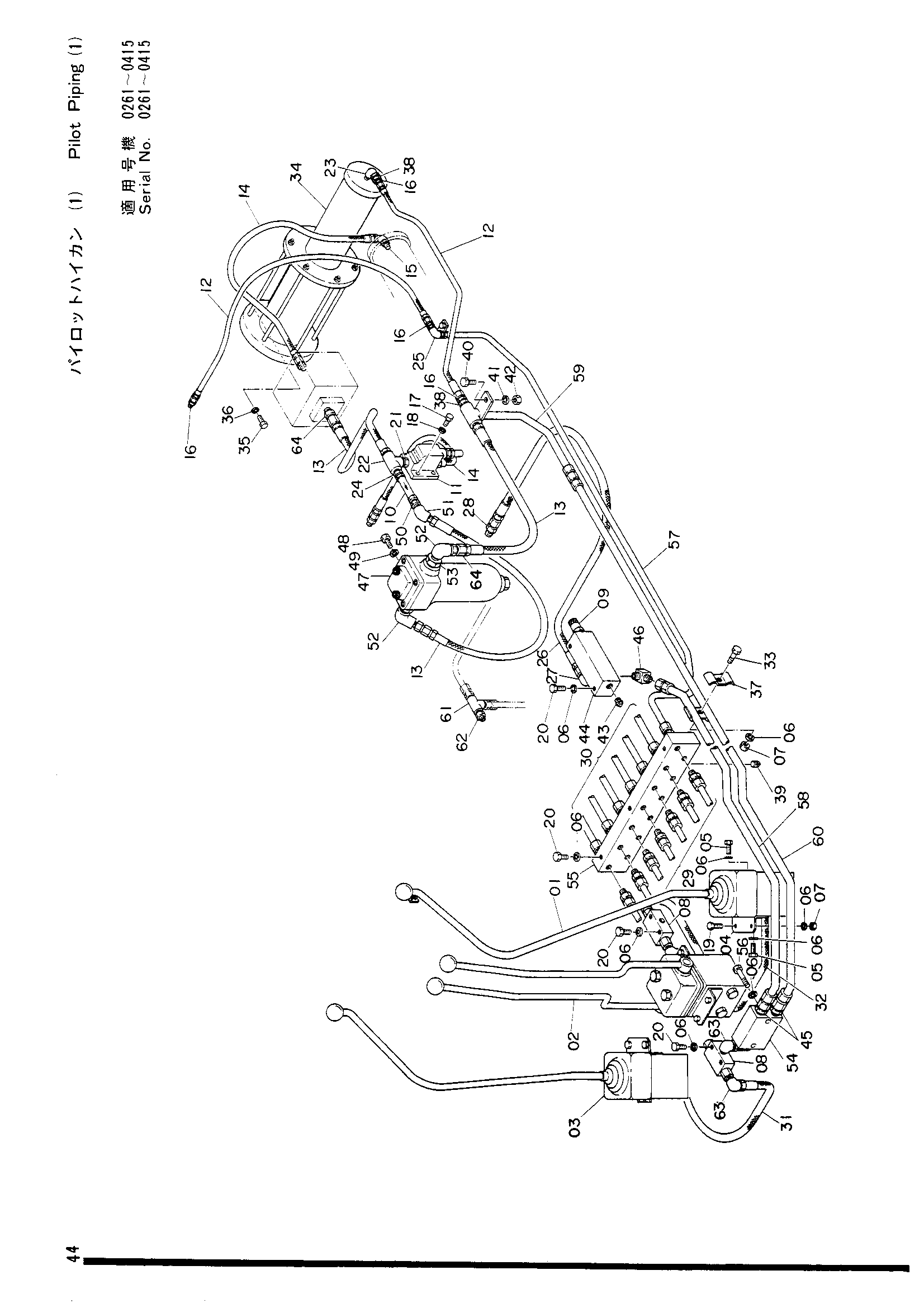

Заводская схема «Пилотные гидролинии (1)» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9014296 | Пилотный клапан L | 1 |
| 02 | 9012488 | Пилотный клапан S | 1 |
| 03 | 9014295 | Пилотный клапан R | 1 |
| 04 | 4050319 | Держатель | 3 |
| 05 | M211018 | Болт | 12 |
| 06 | A590010 замена: A590910 | Пружинная шайба | 30 |
| 07 | M511008 | Гайка | 7 |
| 08 | 9401949 | Челночный клапан | 2 |
| 09 | 4512174 | Термостат | 1 |
| 10 | 4506118 | Обратный клапан | 1 |
| 11 | 4511822 | Предохранительный клапан | 1 |
| 12 | 4509858 | Шланг 850(9) | 2 |
| 13 | 4039587 | Резиновый шланг | 3 |
| 13 | 4512173 | Шланг | 3 |
| 14 | 4512172 | Шланг | 2 |
| 15 | 94-0632 | Угловой штуцер S (100) | 1 |
| 16 | 4506343 | Адаптер | 4 |
| 16 | 94-1301 | Адаптер | 4 |
| 17 | M200820 | Болт | 4 |
| 18 | A590008 замена: A590908 | Пружинная шайба | 4 |
| 19 | M111025 | Болт | 6 |
| 20 | M111022 | Болт | 9 |
| 21 | 985014 | Адаптер | 1 |
| 22 | 94-0661 | Тройник | 1 |
| 23 | 94-0631 | Угловой штуцер | 1 |
| 24 | J70783 | Адаптер | 1 |
| 25 | 9800742 | Угловой штуцер | 1 |
| 26 | 4512959 | Резиновый шланг | 1 |
| 27 | 4512692 | Угловой штуцер | 1 |
| 28 | 4512688 | Адаптер | 1 |
| 29 | 4050321 | Трубопроводы в сборе | 1 |
| 30 | 4050322 | Трубопроводы в сборе | 1 |
| 31 | 4511752 | Шланг 360 | 2 |
| 32 | 4509857 | Нейлоновый шланг | 1 |
| 33 | M111036 | Болт | 1 |
| 34 | 9402512 | Гидроаккумулятор | 1 |
| 35 | M101022 замена: M111022 | Болт | 4 |
| 36 | A590010 замена: A590910 | Пружинная шайба | 4 |
| 37 | 4001157 | Хомут трубки | 2 |
| 38 | J728382 | Втулка | 2 |
| 39 | 94-2011 | Пробка | 13 |
| 40 | M200822 | Болт | 2 |
| 41 | A590008 замена: A590908 | Пружинная шайба | 2 |
| 42 | M500807 | Гайка | 2 |
| 43 | J75283 | Пробка масляный PT3/8 | 1 |
| 44 | 3005735 | Коллектор | 1 |
| 45 | 94-1302 | Адаптер S (10) | 2 |
| 46 | 94-1402 | Угловой штуцер | 1 |
| 47 | 4042731 | Фильтр | 1 |
| 48 | M211022 | Болт | 2 |
| 49 | A590910 | Пружинная шайба | 2 |
| 50 | 94-1702 | Адаптер (40) | 1 |
| 51 | 94-0601 | Угловой штуцер | 1 |
| 52 | 94-0631 | Угловой штуцер | 2 |
| 53 | 94-1609 | Переходник | 2 |
| 54 | 3005734 | Коллектор | 1 |
| 55 | 3005733 | Коллектор | 1 |
| 56 | M111050 | Болт 10X50 | 2 |
| 57 | 3005736 | Трубка | 1 |
| 58 | 8004816 | Трубка | 1 |
| 59 | 8004817 | Трубка | 1 |
| 60 | 8004818 | Трубка | 1 |
| 61 | J70482 | Тройник | 3 |
| 62 | J70782 | Адаптер | 3 |
| 63 | 94-1401 | Угловой штуцер | 6 |
| 64 | 94-1302 | Адаптер | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
