Гусеница пружина — HITACHI UH09

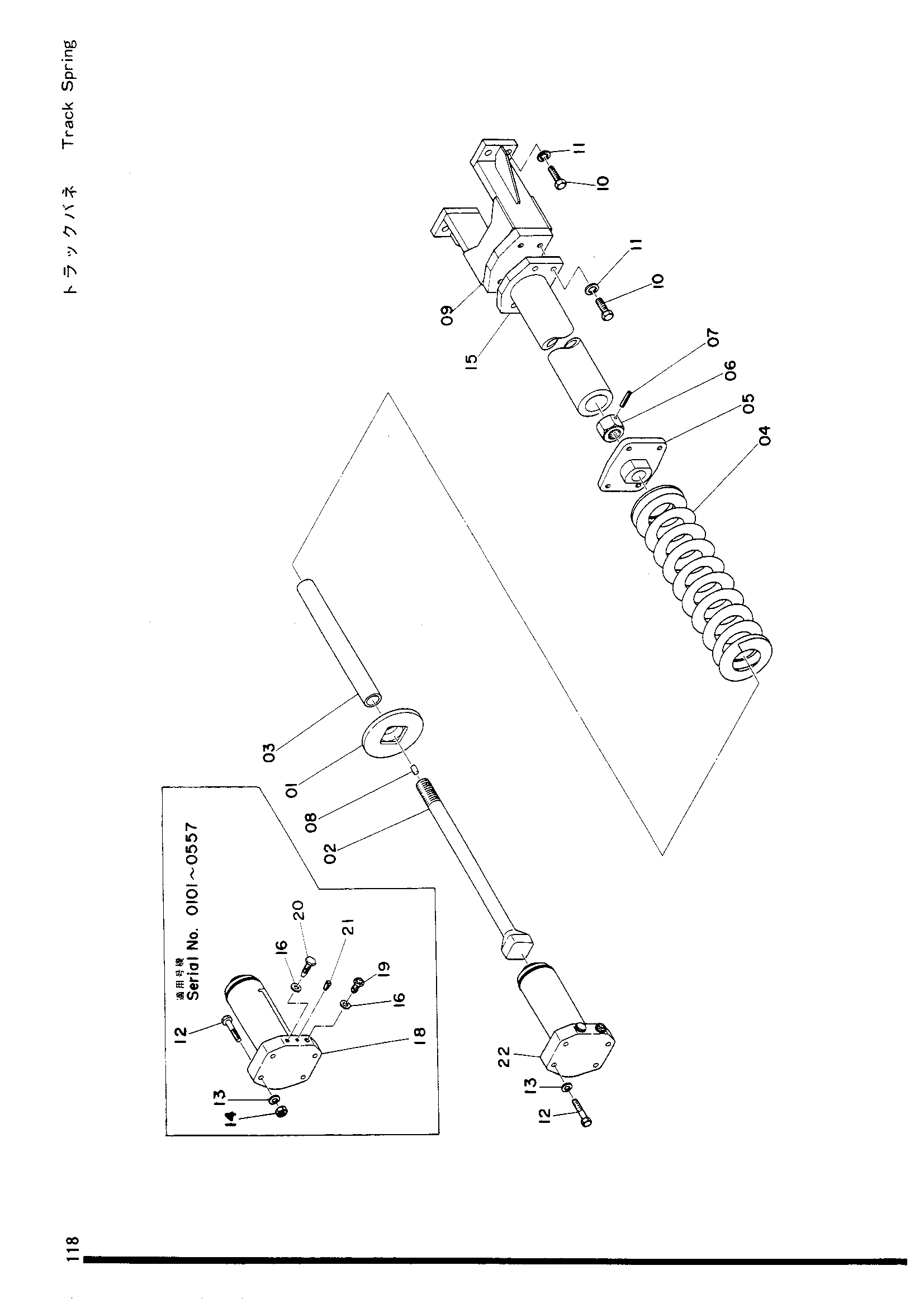

Заводская схема «Гусеница пружина» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9403315 | Гусеница пружина в сборе | 1 | |
| 01 | 3500604 | Проставка | 1 |
| 02 | 3501747 | Болт | 1 |
| 03 | 3502786 | Дистант деталь | 1 |
| 04 | 3500603 | Пружина | 1 |
| 05 | 3011304 | Держатель пружина | 1 |
| 05 | 8500287 | Проставка | 1 |
| 06 | 4514225 | Гайка36 | 1 |
| 07 | 4502750 | Палец пружина (10) | 1 |
| 08 | 420433 | Пробка | 1 |
| 09 | 7501732 | Вилка | 1 |
| 10 | M121650 | Болт | 8 |
| 11 | A590016 замена: A590916 | Пружинная шайба | 12 |
| 11 | A590916 замена: A590916 | Пружинная шайба | 8 |
| 12 | M111656 | Болт | 4 |
| 12 | M111671 | Болт | 4 |
| 12 | M111680 | Болт | 4 |
| 13 | A590016 замена: A590916 | Пружинная шайба | 4 |
| 13 | A590916 замена: A590916 | Пружинная шайба | 4 |
| 14 | M511613 | Гайка | 4 |
| 15 | 8502116 | Шток | 1 |
| 16 | 433249 | Шайба (30) | 2 |
| 17 | 9012458 | Масляный гидроцилиндр в сборе | 1 |
| 18 | 9402053 | Масляный гидроцилиндр в сборе | 1 |
| 19 | 4039763 | Клапан (34) | 1 |
| 19 | 947221 | Клапан | 1 |
| 20 | 4039764 | Клапан | 1 |
| 20 | 433250 | Клапан (10) | 1 |
| 21 | J75281 | Пробка масляный PT1/8 | 1 |
| 22 | 9016749 | Масляный гидроцилиндр в сборе | 1 |
| 22 | 9023970 | Масляный гидроцилиндр в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
