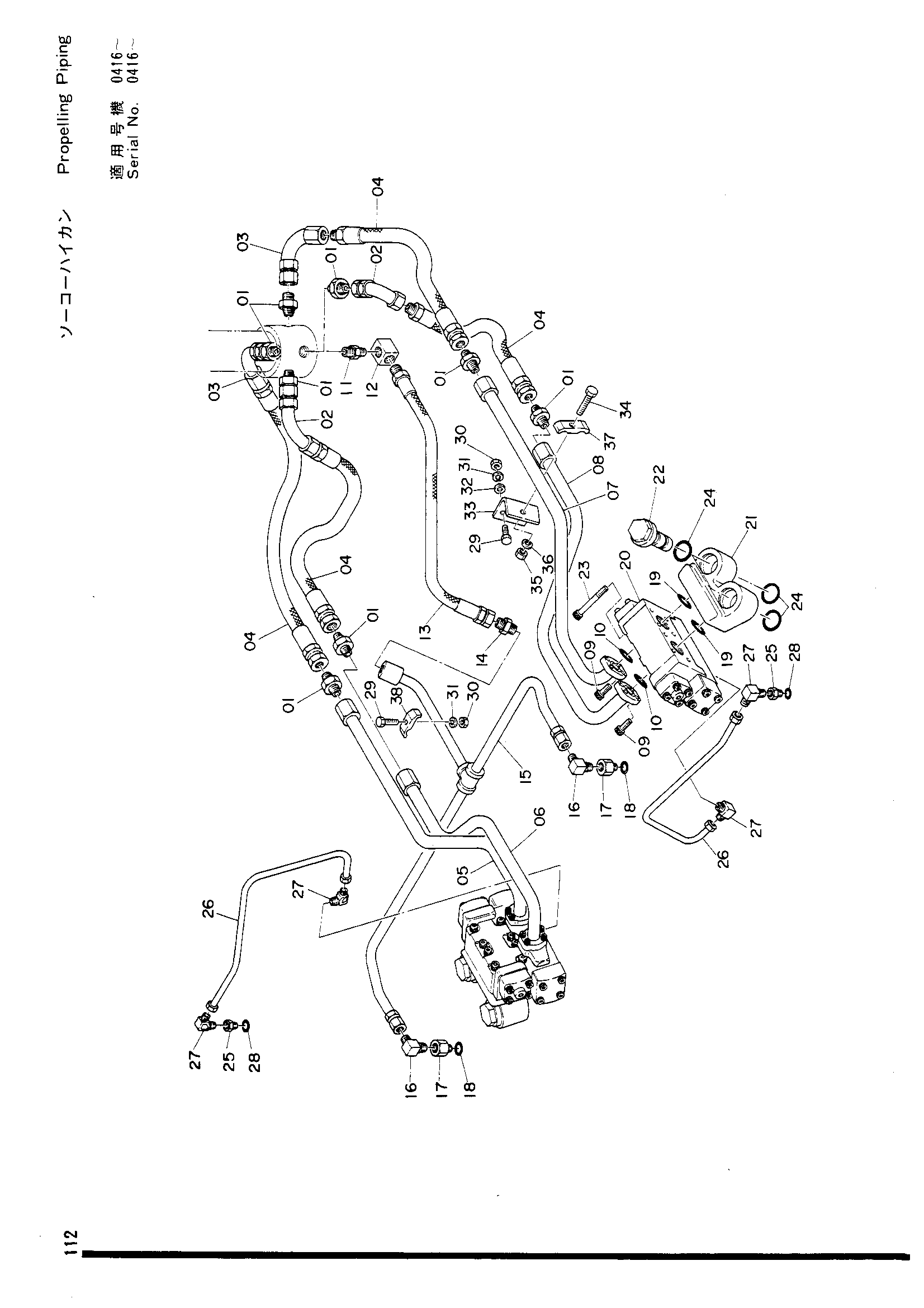

Ходовой трубопроводы — HITACHI UH09

Заводская схема «Ходовой трубопроводы» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	94-1304	Адаптер	8
02	8007246	Трубка	2
03	8007247	Трубка	2
04	4054336	Шланг	4
05	8007245	Трубка	1
06	8007243	Трубка	1
07	8007244	Трубка	1
08	8007242	Трубка	1
09	M341036	Болт с внутренним шестигранником	16
10	A811030	Уплотнительное кольцо	4
11	94-1703	Адаптер (150)	1
12	4056299	Адаптер	1
13	4052863	Шланг	1
14	94-1305	Адаптер	1
15	8007241	Трубка дренажный	1
16	94-1403	Угловой штуцер 1/2(100)	2
17	4036159	Адаптер	2
18	970486	Уплотнительное кольцо	2
19	A810035	Уплотнительное кольцо G35	4
20	4040536	Тормозной клапан	2
21	2005665	Блок	2
22	4509556	Разъём S	4
23	M341290	Болт с внутренним шестигранником	16
24	A811040	Уплотнительное кольцо	8
25	4052030	Адаптер	2
26	3009034	Трубка	2
27	4016788	Штуцер	4
28	4506416	Уплотнительное кольцо	2
29	M111040	Болт	5
30	M501008	Гайка	4
31	A590910	Пружинная шайба	5
32	A590110	Шайба	4
33	4056301	Кронштейн	2
34	M111263	Болт	2
35	M501210	Гайка	2
36	A590912	Пружинная шайба	2
37	4053596	Хомут трубки	2
38	4053594	Хомут трубки	1

Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
