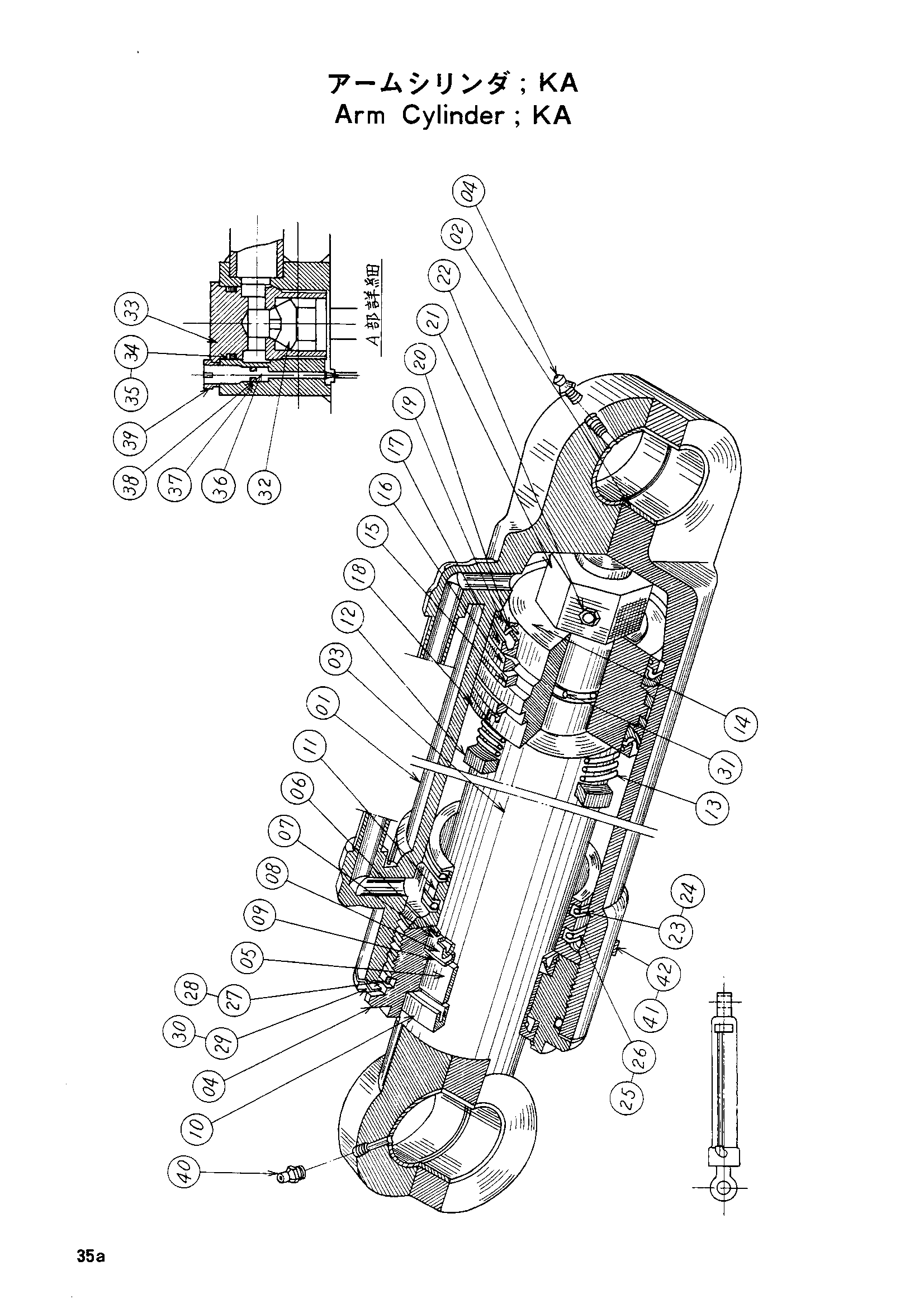

Гидроцилиндр рукояти (KA) — HITACHI UH09

Заводская схема «Гидроцилиндр рукояти (KA)» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4036116	Гидроцилиндр рукояти KA	1
	4036116	Гидроцилиндр рукояти KA	1
	4036116	Гидроцилиндр рукояти KA	1
01	3005399	Труба гидроцилиндра в сборе	1
01	3005399	Труба гидроцилиндра в сборе	1
01	3005399	Труба гидроцилиндра в сборе	1
02	4033756	Палец втулка	2
02	4033756	Палец втулка	2
02	4033756	Палец втулка	2
03	4033755	Поршень шток в сборе	1
03	4033755	Поршень шток в сборе	1
03	4033755	Поршень шток в сборе	1
04	4039685	Головка гидроцилиндра	1
04	4039685	Головка гидроцилиндра	1
04	4039685	Головка гидроцилиндра	1
05	4034636	Втулка	1
05	4034636	Втулка	1
05	4034636	Втулка	1
06	4034638	Кольцо стопорный	1
06	4034638	Кольцо стопорный	1
06	4034638	Кольцо стопорный	1
07	4034637	Головка манжета	1
07	4034637	Головка манжета	1
07	4034637	Головка манжета	1
08	4034640	Кольцо U	1
08	4034640	Кольцо U	1
08	4034640	Кольцо U	1
09	4033747	Опорное кольцо	1
09	4033747	Опорное кольцо	1
09	4033747	Опорное кольцо	1
10	4039686	Грязесъёмное кольцо	1
10	4039686	Грязесъёмное кольцо	1
10	4039686	Грязесъёмное кольцо	1
11	4033751	Проставка	1
11	4033751	Проставка	1
11	4033751	Проставка	1
12	4033752	Пластина амортизатор	1
12	4033752	Пластина амортизатор	1
12	4033752	Пластина амортизатор	1
13	4033749	Пружина	1
13	4033749	Пружина	1
13	4033749	Пружина	1
14	4033750	Поршень	1
14	4033750	Поршень	1
14	4033750	Поршень	1
15	997344	Поршневое кольцо	2
15	997344	Поршневое кольцо	2
15	997344	Поршневое кольцо	2
16	966256	Хеел нейлоновый	2
16	966256	Хеел нейлоновый	2
16	966256	Хеел нейлоновый	2
17	966212	U-образная манжета	2
17	966212	U-образная манжета	2
17	966212	U-образная манжета	2
18	4033754	Держатель у-ринг	1
18	4033754	Держатель у-ринг	1
18	4033754	Держатель у-ринг	1
19	997347	Держатель у-ринг	1
19	997347	Держатель у-ринг	1
19	997347	Держатель у-ринг	1
20	999288	STOPPER 992631	1
20	999288	STOPPER 992631	1
20	999288	STOPPER 992631	1
21	4034643	Гайка	1
21	4034643	Гайка	1
21	4034643	Гайка	1
22	4034642	Болт	1
22	4034642	Болт	1
22	4034642	Болт	1
23	4034653	Уплотнительное кольцо	1
23	4034653	Уплотнительное кольцо	1
23	4034653	Уплотнительное кольцо	1
24	4034645	Опорное кольцо	1
24	4034645	Опорное кольцо	1
24	4034645	Опорное кольцо	1
25	4034654	Уплотнительное кольцо	1
25	4034654	Уплотнительное кольцо	1
25	4034654	Уплотнительное кольцо	1
26	4034646	Опорное кольцо	1
26	4034646	Опорное кольцо	1
26	4034646	Опорное кольцо	1
27	4034655	Уплотнительное кольцо	1
27	4034655	Уплотнительное кольцо	1
27	4034655	Уплотнительное кольцо	1
28	4034647	Опорное кольцо	1
28	4034647	Опорное кольцо	1
28	4034647	Опорное кольцо	1
29	4034656	Уплотнительное кольцо	1
29	4034656	Уплотнительное кольцо	1
29	4034656	Уплотнительное кольцо	1
30	4033753	Стопорная шайба	1
30	4033753	Стопорная шайба	1
30	4033753	Стопорная шайба	1
31	4034657	Уплотнительное кольцо	1
31	4034657	Уплотнительное кольцо	1
31	4034657	Уплотнительное кольцо	1
32	4034650	Клапан	1
32	4034650	Клапан	1
32	4034650	Клапан	1
33	4034651	Втулка	1
33	4034651	Втулка	1
33	4034651	Втулка	1
34	4034658	Уплотнительное кольцо	1
34	4034658	Уплотнительное кольцо	1
34	4034658	Уплотнительное кольцо	1
35	4034648	Опорное кольцо	1
35	4034648	Опорное кольцо	1
35	4034648	Опорное кольцо	1
36	4034652	Болт	1
36	4034652	Болт	1
36	4034652	Болт	1
37	4034659	Уплотнительное кольцо	1
37	4034659	Уплотнительное кольцо	1
37	4034659	Уплотнительное кольцо	1
38	4034649	Опорное кольцо	1
38	4034649	Опорное кольцо	1
38	4034649	Опорное кольцо	1
39	4034644	Гайка	1
39	4034644	Гайка	1
39	4034644	Гайка	1
40	J75481	Штуцер	2
40	J75481	Штуцер	2
40	J75481	Штуцер	2
41	4036975	Стальной шарик	2
41	4036975	Стальной шарик	2
41	4036975	Стальной шарик	2
42	4036976	Болт	2
42	4036976	Болт	2
42	4036976	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
