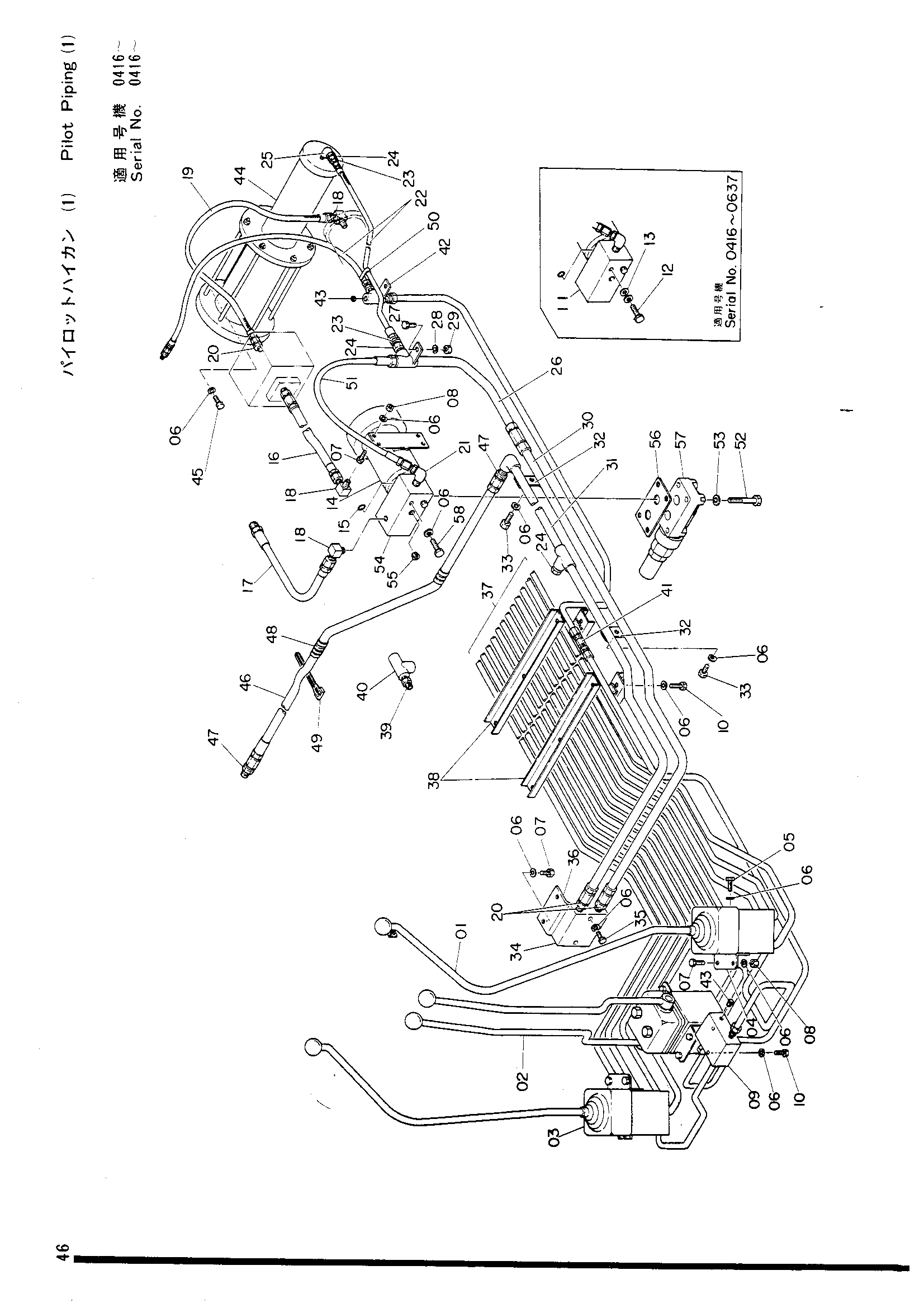

Пилотные гидролинии (1) — HITACHI UH09

Заводская схема «Пилотные гидролинии (1)» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9014296	Пилотный клапан L	1
02	9012488	Пилотный клапан S	1
03	9014295	Пилотный клапан R	1
04	4050319	Держатель	3
05	M211018	Болт	12
06	A590910	Пружинная шайба	42
07	M111025	Болт	12
08	M501008	Гайка	10
09	4054396	Челночный клапан	1
09	4063315	Челночный клапан	1
10	M111056	Болт 10X56	8
11	9402995	Клапан релифе	1
12	M111071	Болт	2
13	A590110	Шайба	2
14	9016150	Масляный фильтр	1
15	954493	Уплотнительное кольцо	1
16	4055246	Шланг	1
17	4055243	Шланг	1
18	94-1403	Угловой штуцер 1/2(100)	3
19	4054363	Резиновый шланг 600	1
20	94-1303	Адаптер S 1/2(130)	3
21	94-0632	Угловой штуцер S (100)	1
22	4509858	Шланг 850	2
23	94-1301	Адаптер	4
24	94-1601	Переходник	3
25	94-0631	Угловой штуцер	1
26	8007208	Трубка	1
27	M200822	Болт	2
28	A590908	Пружинная шайба	2
29	M500807	Гайка	2
30	8007209	Трубка	1
31	8007207	Обратная трубка	1
32	4053593	Хомут трубки	2
33	M111040	Болт	2
34	3008326	Коллектор	1
35	M111050	Болт 10X50	2
36	4056251	Кронштейн	1
37	9016476	Трубка в сборе	1
38	3008325	Хомут	4
39	94-1701	Адаптер S (130)	1
40	94-0660	TEE (100)	1
41	94-0675	Разъём	1
42	9704697	Тройник	1
43	94-2011	Пробка	2
44	9031064	Гидроаккумулятор	1
44	9402512	Гидроаккумулятор	1
45	M111022	Болт	4
46	4028589	Шланг	1
47	94-1303	Адаптер S 1/2(130)	2
48	4044420	Защита 500	1
49	4055312	Зажим 250	3
50	4055311	Зажим	2
51	4058935	Шланг	1
52	M200636	Болт 6X35.5	4
53	A590906	Пружинная шайба	4
54	3011164	Блок	1
55	94-2011	Пробка	1
56	4073852	Манжета	1
57	4071149	Предохранительный клапан	1
58	M111056	Болт 10X56	2
59	A590105	Шайба	2
60	4079277	Болт	2
