Гидролинии рабочего оборудования — HITACHI UH09

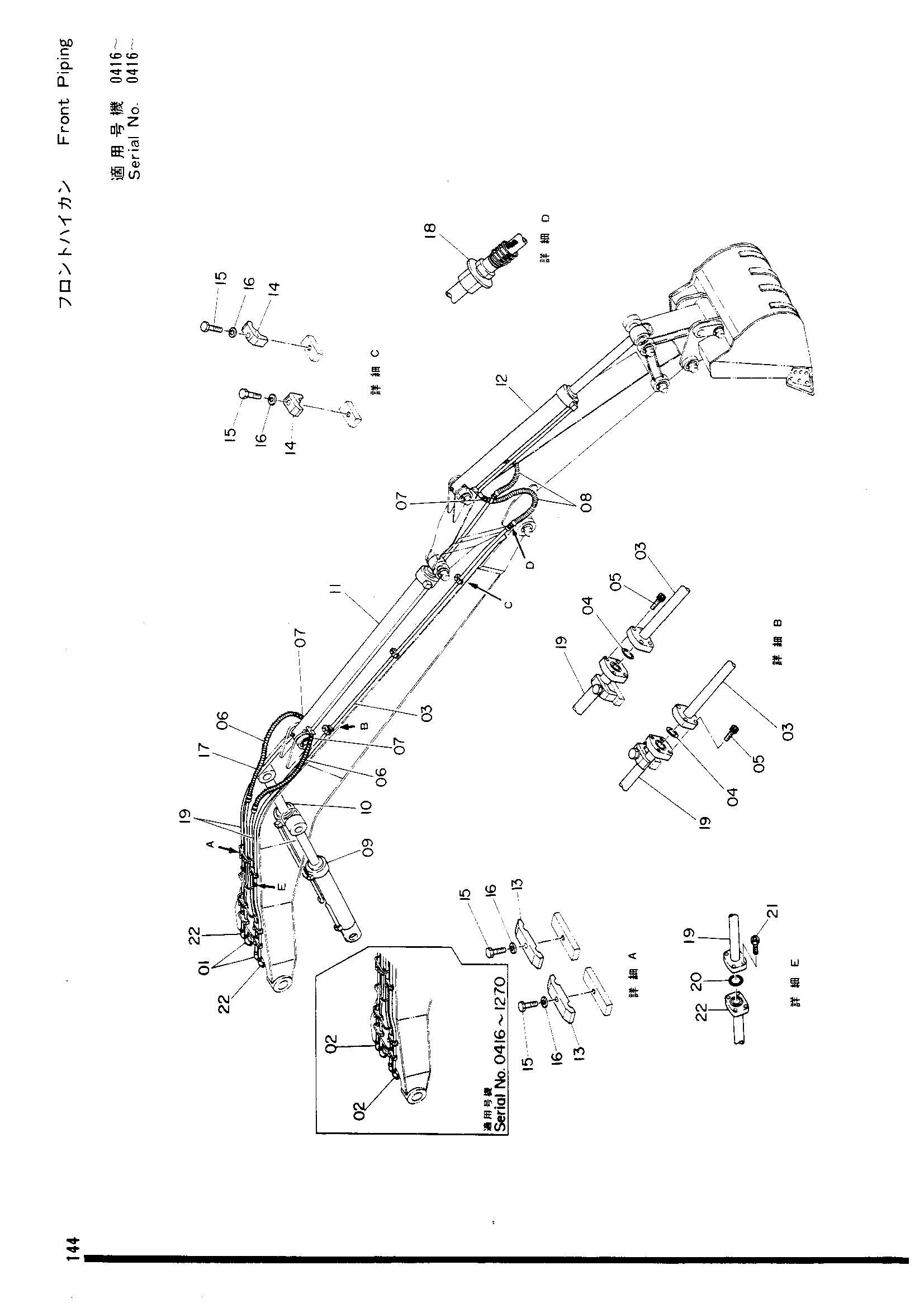

Заводская схема «Гидролинии рабочего оборудования» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8007211 | Трубка | 2 |
| 02 | 8007212 | Трубка | 2 |
| 03 | 8007213 | Трубка | 2 |
| 04 | A811035 | Уплотнительное кольцо | 2 |
| 05 | M351040 | Разъём болт | 8 |
| 06 | 4054388 | Шланг | 4 |
| 07 | 94-1305 | Адаптер | 4 |
| 08 | 4053619 | Коил защита | 2 |
| 09 | 4036114 | Гидроцилиндр стрелы(правый) | 1 |
| 10 | 4036115 | Гидроцилиндр стрелы(левый) | 1 |
| 11 | 4036116 | Гидроцилиндр рукояти | 1 |
| 12 | 4036117 | Гидроцилиндр ковша | 1 |
| 13 | 4053600 | Хомут трубки | 4 |
| 14 | 4053598 | Хомут трубки | 6 |
| 15 | M111263 | Болт | 10 |
| 16 | A590912 | Пружинная шайба | 10 |
| 17 | 4044420 | Защита 500 | 2 |
| 18 | 4073052 | Шайба | 2 |
| 19 | 9713206 | Трубка | 2 |
| 20 | A811035 | Уплотнительное кольцо | 2 |
| 21 | M351040 | Разъём болт | 8 |
| 22 | 9713205 | Трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
