Каталог запчастей HITACHI
Удлинённый рукоять — HITACHI UH09

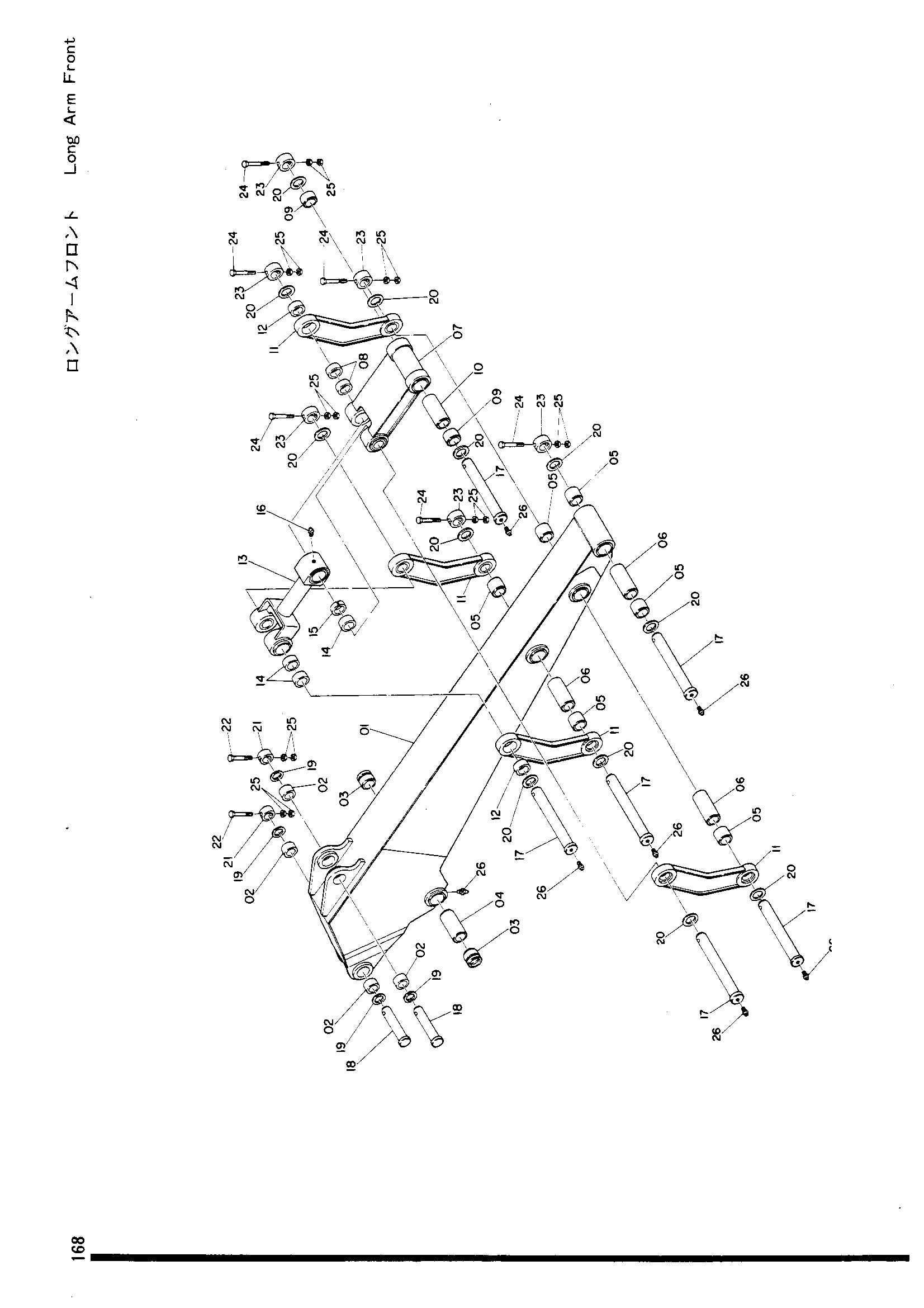

Заводская схема «Удлинённый рукоять» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9017472 | Удлинённый рукоять передний | 1 | |
| 9017473 | Удлинённый рукоять в сборе | 1 | |
| 9401937 | Удлинённый рукоять передний | 1 | |
| 9401938 | Удлинённый рукоять в сборе | 1 | |
| 01 | 6001908 | Рукоять удлинённый | 1 |
| 01 | 6500390 | Рукоять удлинённый | 1 |
| 02 | 4056347 замена: 4056347 | Втулка | 4 |
| 02 | 495370 замена: 4056347 | Втулка | 4 |
| 03 | 3008489 | Втулка | 2 |
| 03 | 4509905 | Втулка | 2 |
| 04 | 4057009 | Проставка | 1 |
| 04 | 4505598 | Проставка | 1 |
| 05 | 4058805 замена: 4058805 | Втулка | 6 |
| 05 | 495373 замена: 4058805 | Втулка | 6 |
| 06 | 4505599 | Проставка | 3 |
| 06 | 9402776 | Тяга A в сборе | 1 |
| 07 | 7500841 | Тяга A | 1 |
| 08 | 4505620 | Втулка | 4 |
| 09 | 4058805 замена: 4058805 | Втулка | 2 |
| 09 | 495373 замена: 4058805 | Втулка | 2 |
| 10 | 4505599 | Проставка | 1 |
| 10 | 9403194 | Тяга B в сборе | 4 |
| 11 | 8500791 | Тяга B | 4 |
| 12 | 4505620 | Втулка | 8 |
| 12 | 9401939 | Тяга C в сборе | 1 |
| 13 | 7500915 | Тяга C | 1 |
| 14 | 4505620 | Втулка | 6 |
| 15 | 4506048 | Проставка | 1 |
| 16 | J75481 | Штуцер | 1 |
| 17 | 3501376 | Палец A | 6 |
| 18 | 3501377 | Палец B | 2 |
| 19 | 494621 | Шайба | 4 |
| 20 | 494622 | Шайба | 12 |
| 21 | 4505597 | Ограничитель B | 2 |
| 22 | M121601 | Болт | 2 |
| 23 | 4505596 | Ограничитель A | 6 |
| 24 | M121602 | Болт | 6 |
| 25 | M501610 | Гайка B16 | 16 |
| 26 | J75481 | Штуцер | 7 |
| 26 | J75481 | Штуцер | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
