Гидроцилиндр ковша (KA) — HITACHI UH09

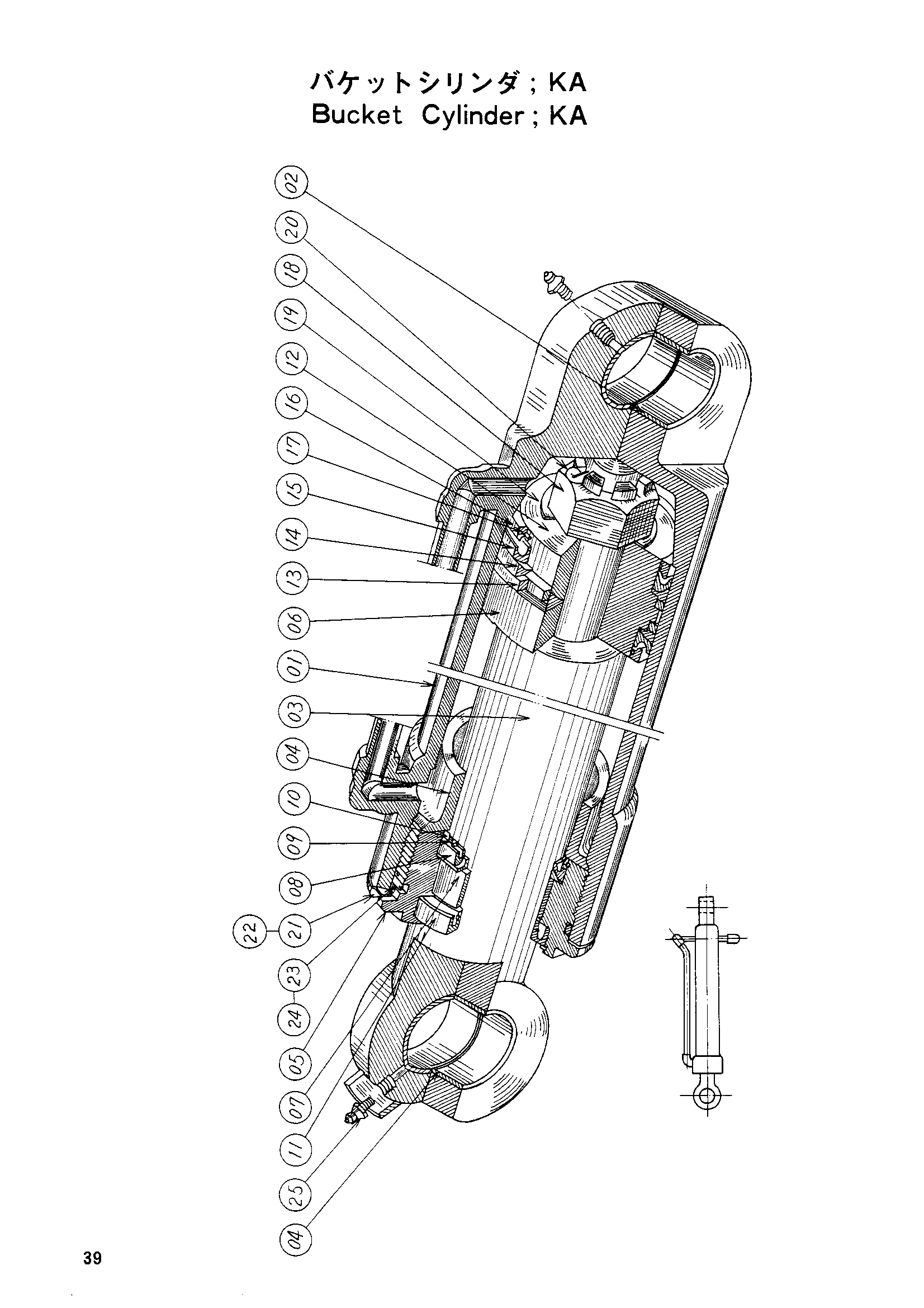

Заводская схема «Гидроцилиндр ковша (KA)» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4036117 | Гидроцилиндр ковша KA | 1 | |
| 4036117 | Гидроцилиндр ковша KA | 1 | |
| 4036117 | Гидроцилиндр ковша KA | 1 | |
| 01 | 3005398 | Труба гидроцилиндра в сборе | 1 |
| 01 | 3005398 | Труба гидроцилиндра в сборе | 1 |
| 01 | 3005398 | Труба гидроцилиндра в сборе | 1 |
| 02 | 4033756 | Палец втулка | 1 |
| 02 | 4033756 | Палец втулка | 1 |
| 02 | 4033756 | Палец втулка | 1 |
| 03 | 4039683 | Шток поршня в сборе | 1 |
| 03 | 4039683 | Шток поршня в сборе | 1 |
| 03 | 4039683 | Шток поршня в сборе | 1 |
| 04 | 4039682 | Палец втулка | 1 |
| 04 | 4039682 | Палец втулка | 1 |
| 04 | 4039682 | Палец втулка | 1 |
| 05 | 4039664 | Головка гидроцилиндра | 1 |
| 05 | 4039664 | Головка гидроцилиндра | 1 |
| 05 | 4039664 | Головка гидроцилиндра | 1 |
| 06 | 4039684 | Проставка в сборе | 1 |
| 06 | 4039684 | Проставка в сборе | 1 |
| 06 | 4039684 | Проставка в сборе | 1 |
| 07 | 4039665 | Втулка | 1 |
| 07 | 4039665 | Втулка | 1 |
| 07 | 4039665 | Втулка | 1 |
| 08 | 4039668 | Кольцо U (гидроцилиндр.) | 1 |
| 08 | 4039668 | Кольцо U (гидроцилиндр.) | 1 |
| 08 | 4039668 | Кольцо U (гидроцилиндр.) | 1 |
| 09 | 4039666 | Головка манжета | 1 |
| 09 | 4039666 | Головка манжета | 1 |
| 09 | 4039666 | Головка манжета | 1 |
| 10 | 4039667 | Стопорное кольцо | 1 |
| 10 | 4039667 | Стопорное кольцо | 1 |
| 10 | 4039667 | Стопорное кольцо | 1 |
| 11 | 4039669 | Грязесъёмное кольцо | 1 |
| 11 | 4039669 | Грязесъёмное кольцо | 1 |
| 11 | 4039669 | Грязесъёмное кольцо | 1 |
| 12 | 4039671 | Поршень | 1 |
| 12 | 4039671 | Поршень | 1 |
| 12 | 4039671 | Поршень | 1 |
| 13 | 997344 | Поршневое кольцо | 2 |
| 13 | 997344 | Поршневое кольцо | 2 |
| 13 | 997344 | Поршневое кольцо | 2 |
| 14 | 966256 | Хеел нейлоновый | 2 |
| 14 | 966256 | Хеел нейлоновый | 2 |
| 14 | 966256 | Хеел нейлоновый | 2 |
| 15 | 966212 | У-ринг | 2 |
| 15 | 966212 | У-ринг | 2 |
| 15 | 966212 | У-ринг | 2 |
| 16 | 997347 | Держатель у-ринг | 1 |
| 16 | 997347 | Держатель у-ринг | 1 |
| 16 | 997347 | Держатель у-ринг | 1 |
| 17 | 999288 | Ограничитель | 1 |
| 17 | 999288 | Ограничитель | 1 |
| 17 | 999288 | Ограничитель | 1 |
| 18 | 4039673 | Гайка | 1 |
| 18 | 4039673 | Гайка | 1 |
| 18 | 4039673 | Гайка | 1 |
| 19 | 4039674 | Регулировочная шайба | 1 |
| 19 | 4039674 | Регулировочная шайба | 1 |
| 19 | 4039674 | Регулировочная шайба | 1 |
| 19 | 4039675 | Регулировочная шайба | 1 |
| 19 | 4039675 | Регулировочная шайба | 1 |
| 19 | 4039675 | Регулировочная шайба | 1 |
| 19 | 4039676 | Регулировочная шайба | 1 |
| 19 | 4039676 | Регулировочная шайба | 1 |
| 19 | 4039676 | Регулировочная шайба | 1 |
| 19 | 4039677 | Регулировочная шайба | 1 |
| 19 | 4039677 | Регулировочная шайба | 1 |
| 19 | 4039677 | Регулировочная шайба | 1 |
| 20 | 4039672 | Шплинт | 1 |
| 20 | 4039672 | Шплинт | 1 |
| 20 | 4039672 | Шплинт | 1 |
| 21 | 4039680 | Стопорная шайба | 1 |
| 21 | 4039680 | Стопорная шайба | 1 |
| 21 | 4039680 | Стопорная шайба | 1 |
| 22 | 4039678 | Уплотнительное кольцо | 1 |
| 22 | 4039678 | Уплотнительное кольцо | 1 |
| 22 | 4039678 | Уплотнительное кольцо | 1 |
| 23 | 4039679 | Уплотнительное кольцо | 1 |
| 23 | 4039679 | Уплотнительное кольцо | 1 |
| 23 | 4039679 | Уплотнительное кольцо | 1 |
| 24 | 4034646 | Опорное кольцо | 1 |
| 24 | 4034646 | Опорное кольцо | 1 |
| 24 | 4034646 | Опорное кольцо | 1 |
| 25 | J75481 | Штуцер | 1 |
| 25 | J75481 | Штуцер | 1 |
| 25 | J75481 | Штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
