Топливный всасывание устройство — HITACHI UH09

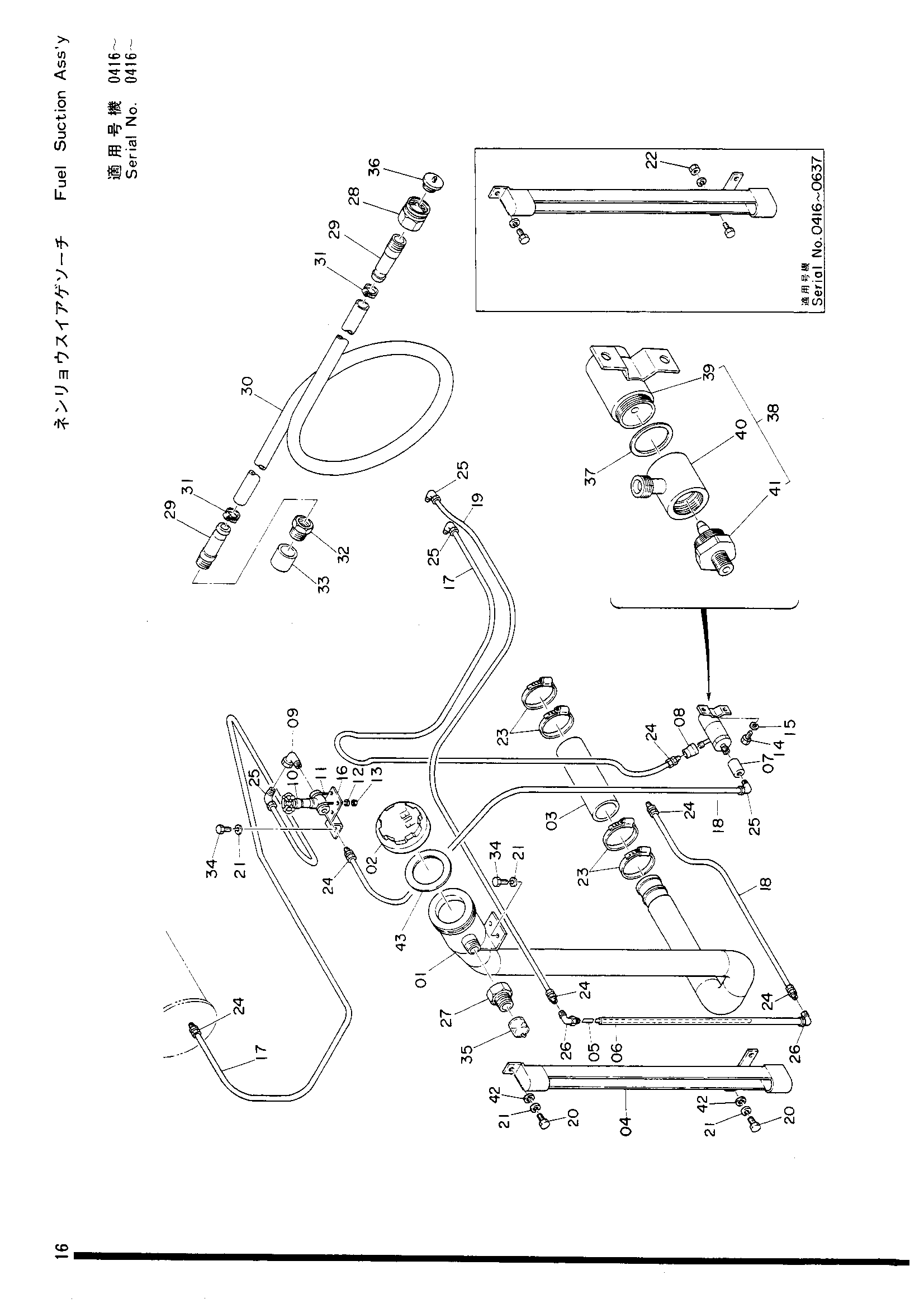

Заводская схема «Топливный всасывание устройство» для HITACHI UH09. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7003871 | Трубка | 1 |
| 02 | 3008283 | Колпачок | 1 |
| 03 | 4033342 | Шланг | 1 |
| 04 | 8007180 | Крышка | 1 |
| 05 | 4044392 | Скале | 1 |
| 06 | 4512012 | Трубка | 1 |
| 07 | J70083 | Разъём PT3/8 | 1 |
| 08 | J708483 | Переходник | 1 |
| 09 | 94-0647 | Угловой штуцер S 3/8 | 1 |
| 10 | 991679 | Остановка клапан | 1 |
| 11 | 435558 | U-образный болт | 2 |
| 12 | A590905 | Пружинная шайба | 4 |
| 13 | M500504 | Гайка | 4 |
| 14 | M200818 | Болт | 2 |
| 15 | A590908 | Пружинная шайба | 2 |
| 16 | 4040524 | Кронштейн | 1 |
| 17 | 4512010 | Трубка | 2 |
| 18 | 4511976 | Трубка | 2 |
| 19 | 4511975 | Трубка | 1 |
| 20 | M111018 | Болт | 3 |
| 20 | M111025 | Болт | 3 |
| 21 | A590910 | Пружинная шайба | 7 |
| 22 | M501008 | Гайка | 2 |
| 23 | 4504491 | Хомут шланга | 4 |
| 24 | 969198 | Трубка штуцер | 6 |
| 25 | 4501785 | Трубка штуцер | 4 |
| 26 | 4507085 | Трубка штуцер | 2 |
| 27 | 4508612 | Адаптер | 1 |
| 28 | 4508611 | Быстросъёмное устройство | 1 |
| 29 | 99445 | Разъём | 2 |
| 30 | 4035111 | Шланг | 1 |
| 31 | 4505243 | Хомут шланга | 2 |
| 31 | 956130 | Хомут | 2 |
| 32 | 936035 | Сетчатый фильтр | 1 |
| 33 | 4507650 | Колпачок | 1 |
| 34 | M111018 | Болт | 4 |
| 35 | 4511527 | Колпачок | 1 |
| 36 | 4511528 | Колпачок | 1 |
| 37 | 4047202 | Регулировочная шайба | 3 |
| 38 | 9400575 | Форсунка (5) | 1 |
| 39 | 9800186 | Держатель | 1 |
| 40 | 952352 | Держатель форсунка (B) | 1 |
| 41 | 449370 | Форсунка | 1 |
| 42 | A590110 | Шайба | 3 |
| 43 | 4059616 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH09 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
