Гидромолот трубопроводы — HITACHI UH083

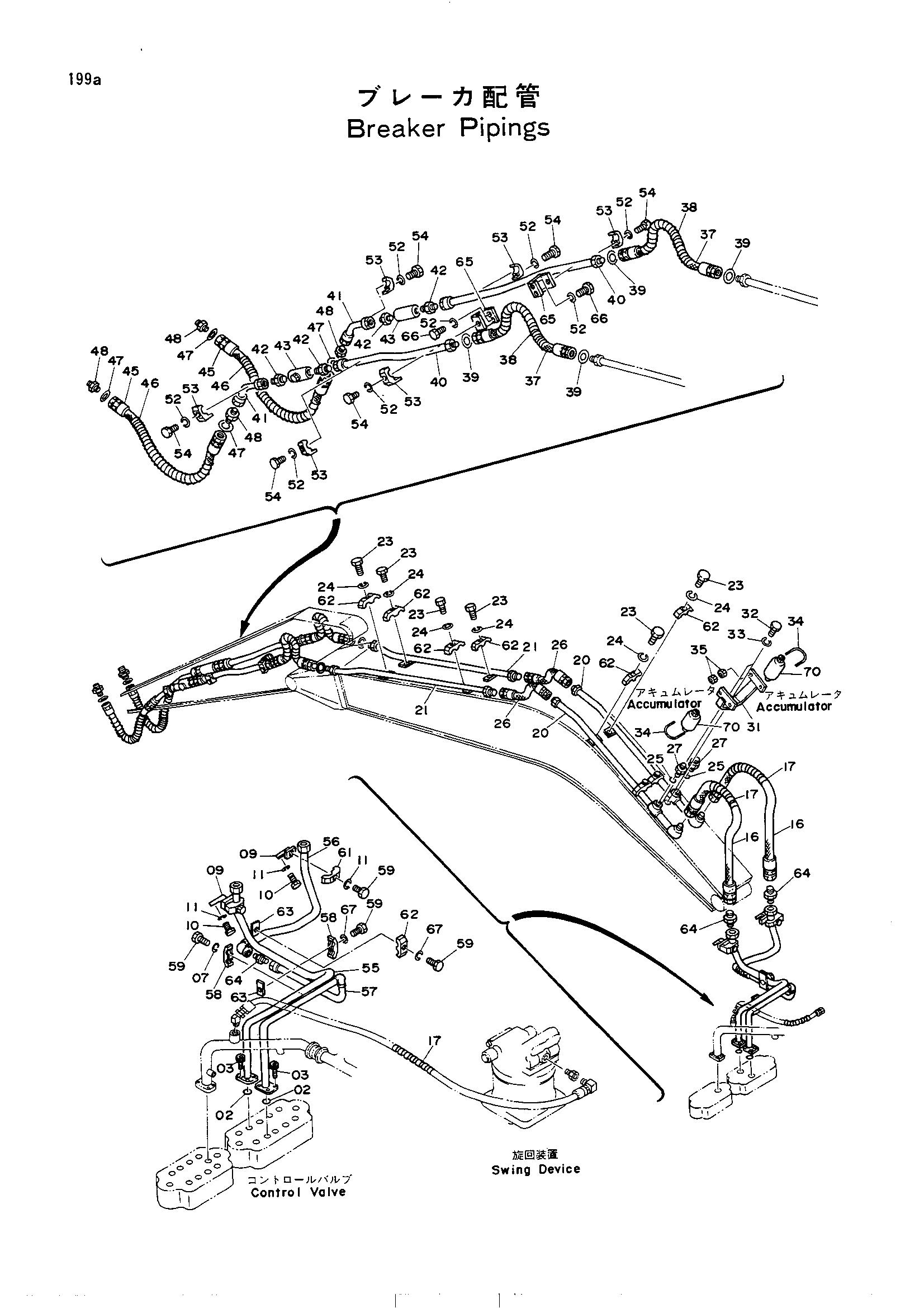

Заводская схема «Гидромолот трубопроводы» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	A811035	Уплотнительное кольцо	2
03	M341032	Болт с внутренним шестигранником	8
07	A590912	Пружинная шайба	1
09	9720424	Кронштейн	2
10	J901235	Болт	4
11	A590912	Пружинная шайба	6
16	4142888	Шланг	2
17	4044420	Защитный кожух	3
20	9719540	Трубка	2
21	8028396	Трубка	2
23	J901265	Болт	8
24	A590912	Пружинная шайба	8
25	4509181	Уплотнительное кольцо	2
26	4142887	Шланг	2
27	4162812	Адаптер	2
31	9720425	Кронштейн	1
32	J901230	Болт	2
33	A590912	Пружинная шайба	2
34	4160105	U-образный болт	2
35	J950012	Гайка	8
37	4156486	Шланг	2
38	4053617	Защитный кожух	2
39	4073052	Шайба	4
40	9720426	Трубка	2
41	9720427	Трубка	2
42	94-1305	Адаптер	4
43	4162727	Запорный клапан	2
45	4159586	Шланг	2
46	4055142	Защитный кожух	2
47	4073052	Шайба	4
48	94-1305	Адаптер	4
52	A590912	Пружинная шайба	10
53	4053598	Хомут трубки	6
54	J901265	Болт	6
55	8034973	Трубка	1
56	9724822	Трубка	1
57	8035146	Трубка	1
58	4053599	Хомут трубки	2
59	J901265	Болт	5
61	4053598	Хомут трубки	2
62	4153488	Хомут трубки	9
63	4137298	Седло винта	2
64	94-1305	Адаптер	3
65	4190168	Кронштейн	2
66	J901230	Болт	4
67	A590912	Пружинная шайба	2
70	4159826	Гидроаккумулятор (NO GAS)	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
