Сиденье — HITACHI UH083

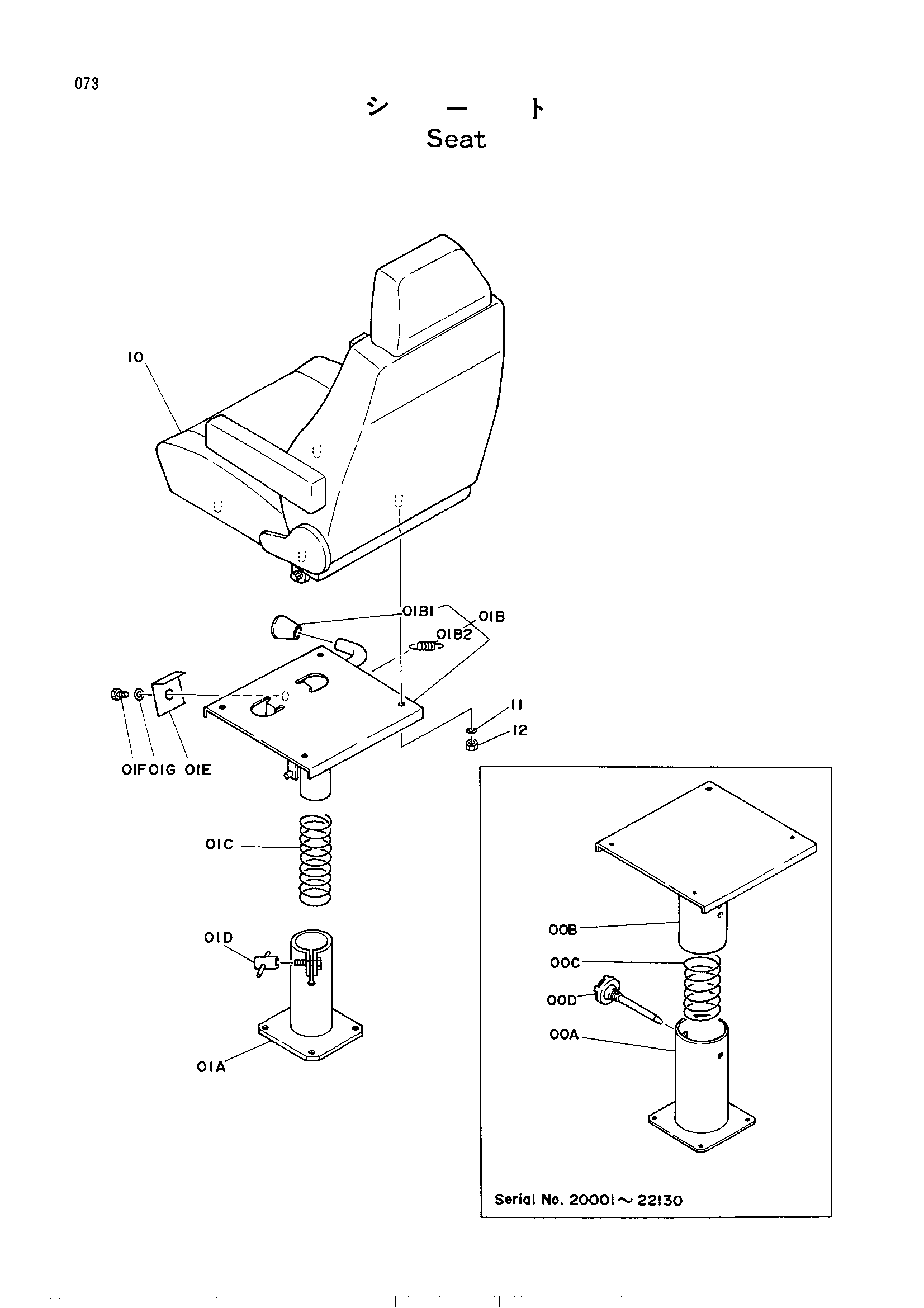

Заводская схема «Сиденье» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 8023140 | Стойка | 1 |
| 00A-D | 9043590 замена: 4160157 | Стойка в сборе | 1 |
| 00B | 7011242 | Опора | 1 |
| 00C | 4128812 | Пружина | 1 |
| 00D | 8018630 | Ограничитель | 1 |
| 01A | 2019782 | Стойка | 1 |
| 01A-G | 4160157 замена: 9043590 | Стойка в сборе | 1 |
| 01B | 2020177 | Опора | 1 |
| 01B1 | 3030267 | Рукоятка | 1 |
| 01B2 | 3030268 | Пружина | 1 |
| 01C | 3030270 | Пружина | 1 |
| 01D | 3030269 | Рукоятка | 1 |
| 01E | 3030271 | Ограничитель | 1 |
| 01F | J900816 | Болт | 1 |
| 01G | A590108 | Шайба | 1 |
| 10 | 4129258 | Сиденье | 1 |
| 11 | A590908 | Пружинная шайба | 4 |
| 12 | M500807 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
