Воздушный трубопроводы — HITACHI UH083

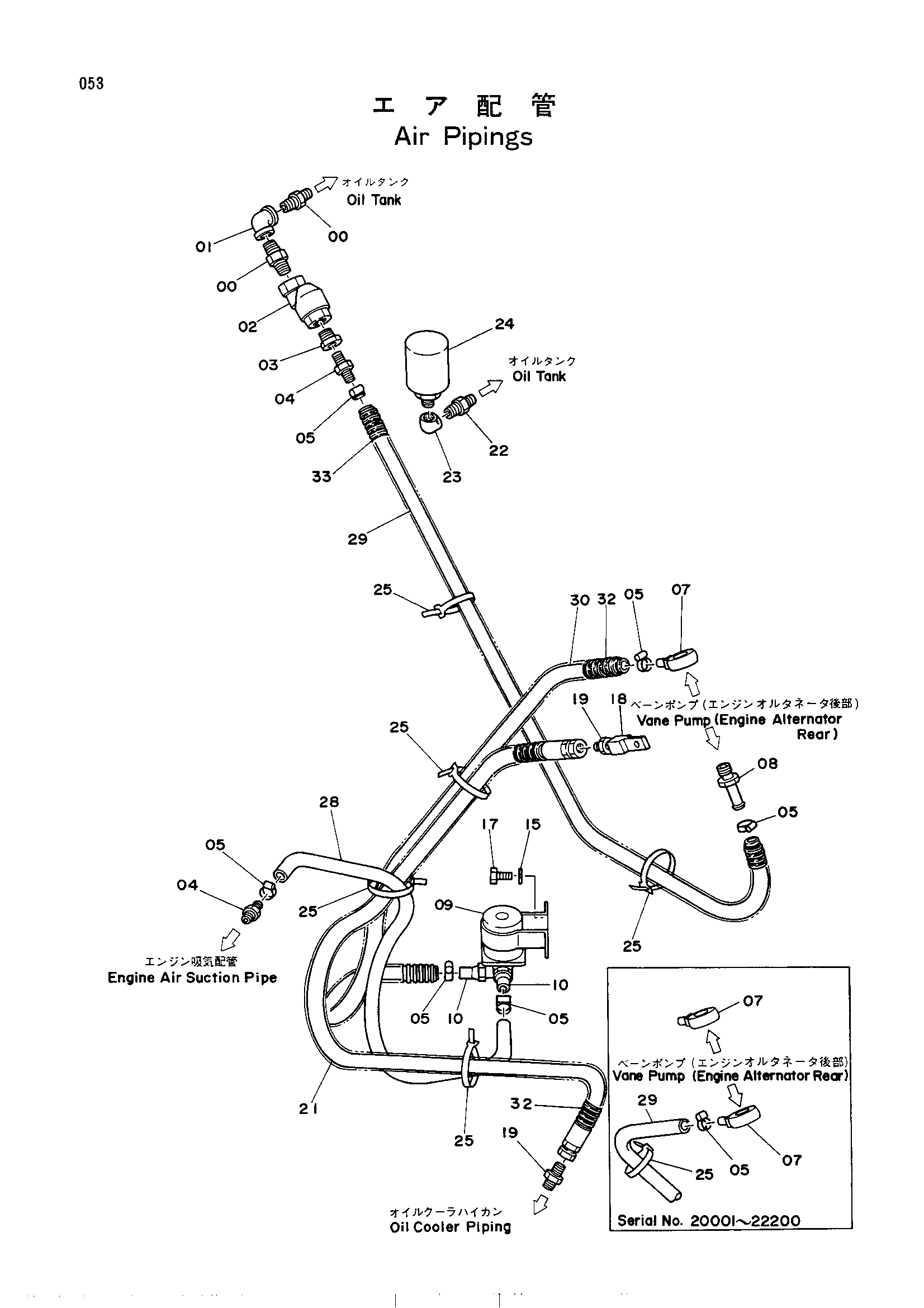

Заводская схема «Воздушный трубопроводы» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J70783 | Адаптер | 2 |
| 01 | J70283 | Угловой штуцер | 1 |
| 02 | 986953 | Обратный клапан | 1 |
| 03 | J728382 | Переходник | 1 |
| 04 | 4055650 | Адаптер | 2 |
| 05 | 4514700 | Зажим шланг | 6 |
| 07 | 4101194 замена: 4148336 | Трубка | 2 |
| 07 | 4148336 | Трубка | 1 |
| 07 | 4148336 замена: 4148336 | Трубка | 2 |
| 08 | 4169665 | Трубка | 1 |
| 09 | 4128057 | Клапан | 1 |
| 10 | 4128056 | Трубка | 2 |
| 15 | A590908 | Пружинная шайба | 2 |
| 17 | J900812 | Болт | 2 |
| 18 | 4121067 | Адаптер | 1 |
| 19 | 94-1301 | Адаптер | 2 |
| 21 | 4054354 | Шланг | 1 |
| 22 | 94-1702 | Адаптер | 1 |
| 23 | 94-0631 | Угловой штуцер | 1 |
| 24 | 4116595 | Датчик давления | 1 |
| 25 | 4055312 | Зажим | 9 |
| 28 | 4142779 | Воздушный шланг | 1 |
| 29 | 4142780 замена: 4168191 | Воздушный шланг | 1 |
| 29 | 4168191 замена: 4168191 | Воздушный шланг | 1 |
| 30 | 4142781 | Воздушный шланг | 1 |
| 32 | 4188523 | Трубка | 2 |
| 32 | 4188523 | Трубка | 2 |
| 33 | 4188524 | Трубка | 1 |
| 33 | 4188524 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
