Пилотные гидролинии — HITACHI UH083

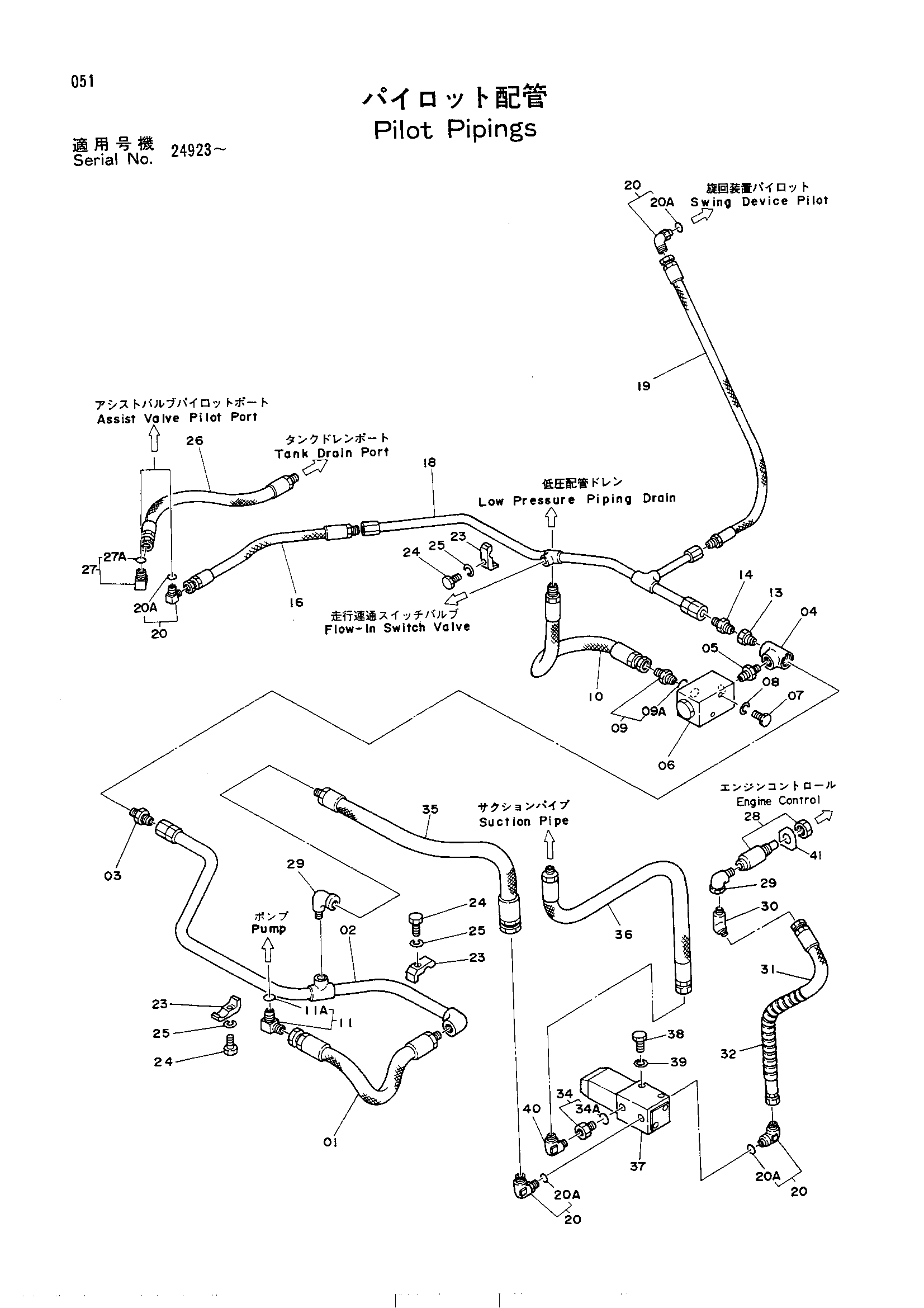

Заводская схема «Пилотные гидролинии» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4061557 | Шланг | 1 |
| 02 | 8033090 | Трубка | 1 |
| 03 | 94-1303 | Адаптер | 1 |
| 04 | 94-0662 | Тройник | 1 |
| 05 | 94-1902 | Адаптер | 1 |
| 06 | 4128645 | Предохранительный клапан | 1 |
| 07 | J901025 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | 4042032 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4042873 | Шланг | 1 |
| 11 | 4037760 | Угловой штуцер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 94-1602 | Переходник | 1 |
| 14 | 94-1302 | Адаптер | 1 |
| 16 | 4173039 | Шланг | 1 |
| 18 | 8024546 | Трубка | 1 |
| 19 | 4173040 | Шланг | 1 |
| 20 | 4112300 | Угловой штуцер | 4 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4053594 | Хомут трубки | 3 |
| 24 | J901040 | Болт | 3 |
| 25 | A590910 | Пружинная шайба | 3 |
| 26 | 4054370 | Резиновый шланг | 1 |
| 27 | 4133249 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4169379 | Гидроцилиндр | 1 |
| 29 | 94-0630 | Угловой штуцер | 2 |
| 30 | 94-1501 | Угловой штуцер | 1 |
| 31 | 4022547 | Шланг | 1 |
| 32 | 4149557 замена: 4188520 | Защитный кожух | 1 |
| 32 | 4149557 | Защитный кожух | 1 |
| 32 | 4149557 | Защитный кожух | 1 |
| 32 | 4188520 | Трубка | 1 |
| 32 | 4188520 | Трубка | 1 |
| 34 | 4138898 | Адаптер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4173043 | Шланг | 1 |
| 36 | 4067467 | Шланг | 1 |
| 37 | 4168805 | Электромагнитный клапан | 1 |
| 38 | J900650 | Болт | 2 |
| 39 | A590906 | Пружинная шайба | 2 |
| 40 | 94-1401 | Угловой штуцер | 1 |
| 41 | 4187005 | Стопорная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
