Гидроцилиндр стрелы (правый) — HITACHI UH083

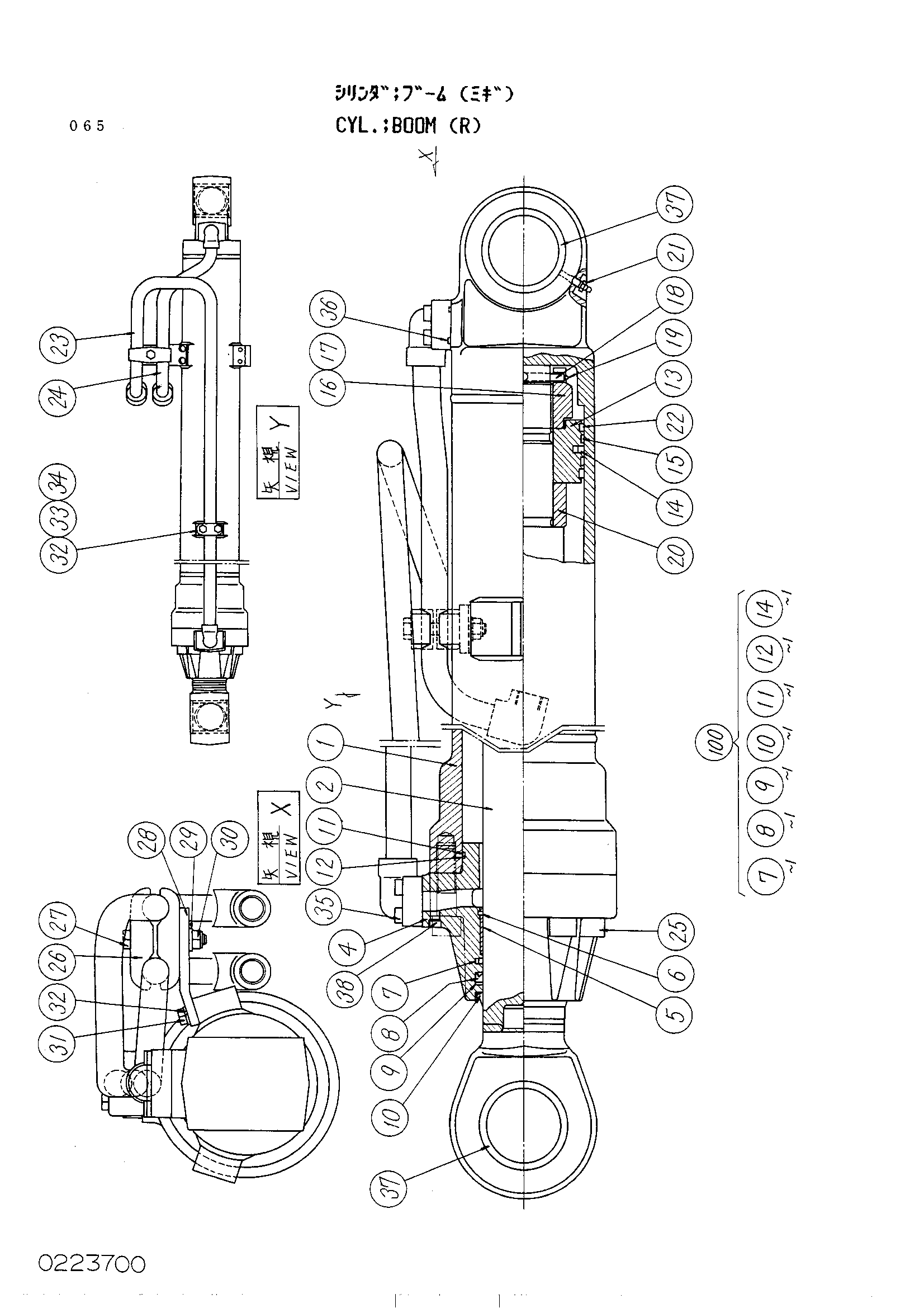

Заводская схема «Гидроцилиндр стрелы (правый)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4153279 | Гидроцилиндр стрелы (правый) | 1 | |
| 1 | 0223701 | Труба гидроцилиндра стрела | 1 |
| 2 | 0223702 | Шток поршня стрела | 1 |
| 4 | 0223703 | Головка гидроцилиндр | 1 |
| 5 | 992614 | Втулка | 1 |
| 6 | 0208304 | Кольцо | 1 |
| 7 | 0157801 | Уплотнительное кольцо | 1 |
| 8 | 0208305 | Кольцо U | 1 |
| 9 | 0208306 | Опорное кольцо | 1 |
| 10 | 0208307 | Грязесъёмное кольцо | 1 |
| 11 | A811120 | Уплотнительное кольцо | 1 |
| 12 | 0223704 | Опорное кольцо | 1 |
| 13 | 0223705 | Поршень | 1 |
| 14 | 0223706 | Уплотнение кольцо | 1 |
| 15 | 0223707 | Кольцо | 2 |
| 16 | 0223708 | Гайка | 1 |
| 17 | 0223709 | Регулировочная шайба | 1 |
| 18 | 0223710 | Палец | 1 |
| 19 | 0223711 | Стопорное кольцо | 1 |
| 20 | 0223712 | Амортизирующий подшипник | 1 |
| 21 | 4009445 замена: J75481 | Штуцер | 1 |
| 22 | 0223713 | Кольцо | 2 |
| 23 | 0223714 | Трубка | 1 |
| 24 | 0223715 | Трубка | 1 |
| 25 | 0223716 | Болт с внутренним шестигранником | 8 |
| 26 | 0208317 | Держатель | 2 |
| 27 | 0223717 | Болт | 1 |
| 28 | 0223718 | Пластина | 1 |
| 29 | 0208320 | Шайба | 1 |
| 30 | 0208321 | U-образная гайка | 1 |
| 31 | 0208322 | Болт | 2 |
| 32 | A590910 | Пружинная шайба | 4 |
| 33 | 0208323 | Держатель | 1 |
| 34 | 0223719 | Болт | 2 |
| 35 | 0158855 | Болт с внутренним шестигранником | 8 |
| 36 | 4506430 | Уплотнительное кольцо | 2 |
| 37 | 0208326 | Втулка пальца | 2 |
| 38 | 94-2011 | Пробка | 1 |
| 100 | 4153209 | Комплект уплотнение (стрела) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
