Рычаг управления (2-рычаг тип) — HITACHI UH083

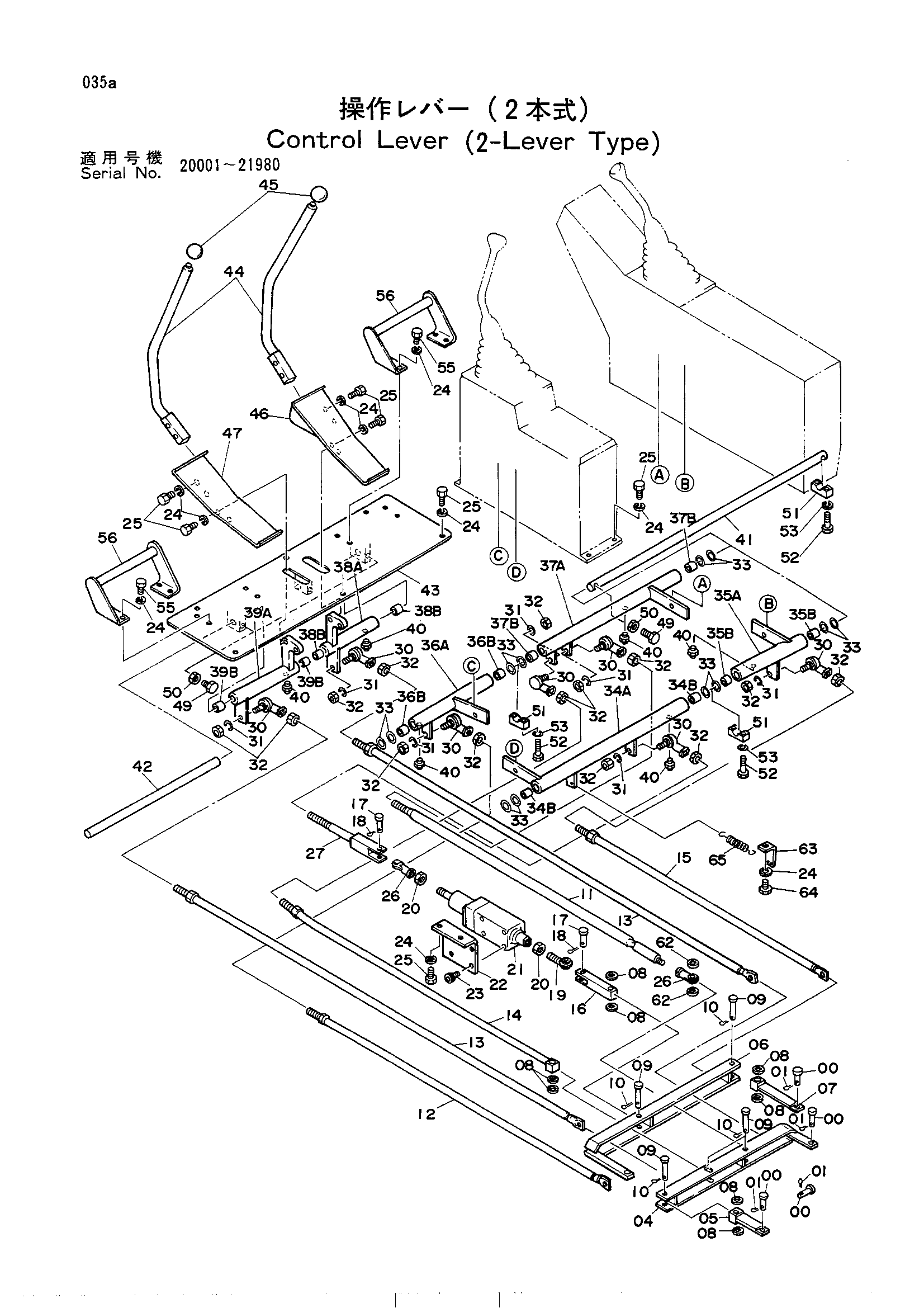

Заводская схема «Рычаг управления (2-рычаг тип)» для HITACHI UH083. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4131437 | Палец | 9 |
| 01 | A763018 | Шплинт | 9 |
| 04 | 8027982 | Тяга | 1 |
| 05 | 9714638 | Тяга | 1 |
| 06 | 8021867 | Тяга | 1 |
| 07 | 9714639 | Тяга | 1 |
| 08 | A590116 | Шайба | 8 |
| 09 | 4071791 | Палец | 5 |
| 10 | A764025 | Шплинт | 5 |
| 11 | 4152715 | Шток | 1 |
| 12 | 9718895 | Шток | 1 |
| 13 | 9718896 | Шток | 2 |
| 14 | 9719330 | Шток | 1 |
| 15 | 9718897 | Шток | 1 |
| 16 | 4131407 | Концевой вилка | 1 |
| 17 | A741232 | Палец | 2 |
| 18 | A764020 | Шплинт | 2 |
| 19 | 4505510 | Концевой шток | 1 |
| 20 | J950012 | Гайка | 2 |
| 21 | 4131406 | Клапан вспомогательный | 1 |
| 22 | 4131408 | Кронштейн | 1 |
| 23 | M341022 | Болт с внутренним шестигранником | 4 |
| 24 | A590910 | Пружинная шайба | 29 |
| 25 | J901025 | Болт | 20 |
| 26 | 4064578 | Концевой шток | 2 |
| 27 | 9718899 | Шток | 1 |
| 30 | 4056020 | Шарнир | 7 |
| 31 | A590912 | Пружинная шайба | 7 |
| 32 | M501210 | Гайка | 14 |
| 33 | 4081592 | Регулировочная шайба 0.4 | 36 |
| 34A | 9714640 | Рычаг | 1 |
| 34A-B | 9051647 | Рычаг (с подшипник.) | 1 |
| 34B | 4063692 | Игольчатый подшипник | 2 |
| 35A | 9715418 | Рычаг | 1 |
| 35A-B | 9051644 | Рычаг (с подшипник.) | 1 |
| 35B | 4063692 | Игольчатый подшипник | 2 |
| 36A | 9715419 | Рычаг | 1 |
| 36A-B | 9051646 | Рычаг (с подшипник.) | 1 |
| 36B | 4063692 | Игольчатый подшипник | 2 |
| 37A | 9719170 | Рычаг | 1 |
| 37A-B | 9052685 | Рычаг (с подшипник.) | 1 |
| 37B | 4063692 | Игольчатый подшипник | 2 |
| 38A | 9717893 | Рычаг | 1 |
| 38A-B | 9051649 | Рычаг (с подшипник.) | 1 |
| 38B | 4063692 | Игольчатый подшипник | 2 |
| 39A | 9717892 | Рычаг | 1 |
| 39A-B | 9051648 | Рычаг (с подшипник.) | 1 |
| 39B | 4063692 | Игольчатый подшипник | 2 |
| 40 | J75481 | Штуцер | 6 |
| 41 | 4122827 | Палец | 2 |
| 42 | 4122829 | Палец | 1 |
| 43 | 8026407 | Кронштейн | 1 |
| 43 | 8027490 | Кронштейн | 1 |
| 44 | 8026758 | Рычаг | 2 |
| 45 | 4117705 | Рукоятка | 2 |
| 46 | 8026759 | Педаль | 1 |
| 47 | 8026760 | Педаль | 1 |
| 49 | J901032 | Болт | 4 |
| 50 | J950010 | Гайка | 4 |
| 51 | 4116377 | Хомут | 4 |
| 52 | J900840 | Болт | 8 |
| 53 | A590908 | Пружинная шайба | 8 |
| 55 | J901018 | Болт | 8 |
| 56 | 9717891 | Подставка для ног | 2 |
| 62 | 4152729 | Проставка | 2 |
| 63 | 4128758 | Кронштейн | 1 |
| 64 | J901020 | Болт | 1 |
| 65 | 4069727 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH083 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
